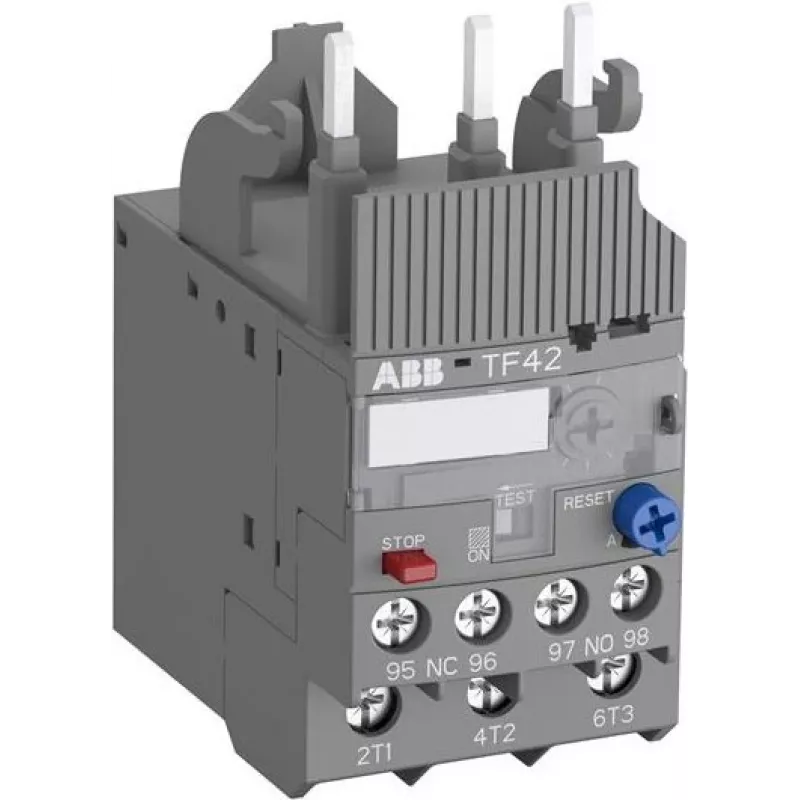

ABB TF42-5.7 termiline ülekoormusrelee 4,2-5,7 A, klass 10, 3-pooluseline, 1NO+1NC, kruviklemmid 1SAZ721201R1038

ABB TF42-5.7 termiline ülekoormusrelee paistab silma täpse voolu seadistusvahemikuga 4,2 kuni 5,7 A, tagades usaldusväärse mootorikaitse kompaktse otsepaigaldusega konstruktsiooniga. Erinevalt üldistest alternatiividest on sellel releel faasikao tundlikkus ning nii käsitsi kui ka automaatne lähtestamine, muutes selle vastupidavaks valikuks nõudlikes tööstuskeskkondades.

Esiletõstmised

• Reguleeritav termiline ülekoormuskaitse mootoritele nimivooludega 4,2 A kuni 5,7 A
• Klass 10 rakendumiskarakteristik standardsete mootorikäivituste jaoks
• Faasikao tundlikkus hoiab ära mootori kahjustused ühefaasilisel toitel
• Käsitsi ja automaatne lähtestusrežiim paindlikuks kasutamiseks
• Abikontaktid: 1 NO + 1 NC juhtimiseks ja signaliseerimiseks
• Otsepaigaldus ABB A9-A40 ja AF09-AF40 kontaktoritele; eraldi paigaldus võimalik adapteriga

Igapäevases kasutuses

Pidevaks tööks mõeldud TF42-5.7 töötab usaldusväärselt ümbritseva õhu temperatuuril -25 °C kuni +60 °C. Selle kruviklemmid lihtsustavad juhtmestikku ning IP20 kaitseaste sobib paigaldamiseks suletud juhtimiskilpidesse. Relee väike võimsuskadu 3,6 W aitab kaasa energiatõhusale tööle. Nimipinge 690 V AC ja impulsspinge taluvusega 6 kV vastab see rangetele ohutusstandarditele, sealhulgas IEC/EN 60947-1, 60947-4-1 ja 60947-5-1.

Täielikud tehnilised andmed

• Nimivoolu vahemik: 4,2 - 5,7 A
• Rakendumisklass: klass 10
• Pooluste arv: 3
• Nimisolatsioonipinge (Ui): 690 V AC
• Nimimpulsspinge taluvus (Uimp): 6 kV
• Nimitööpinge (Ue): 690 V AC
• Abikontaktid: 1 NO + 1 NC
• Paigaldus: otse kontaktori külge / eraldi adapteriga
• Põhiahela ühendus: kruviklemmid
• Abiahela ühendus: kruviklemmid
• Ümbritseva õhu töötemperatuur: -25 kuni +60 °C
• Ümbritseva õhu hoiustamistemperatuur: -40 kuni +70 °C
• Kaitseaste: IP20
• Standardid: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Võimsuskadu: 3,6 W Ie juures
• Lähtestuse tüüp: käsitsi ja automaatne
• Faasikao tundlikkus: jah
• Sobib kontaktoritele: ABB A9-A40, AF09-AF40

Lõplik märkus

Usaldusväärse mootorikaitse jaoks kompaktses vormis pakub ABB TF42-5.7 termiline ülekoormusrelee täpsust ja vastupidavust, mida toetab ABB insenerioskus.
