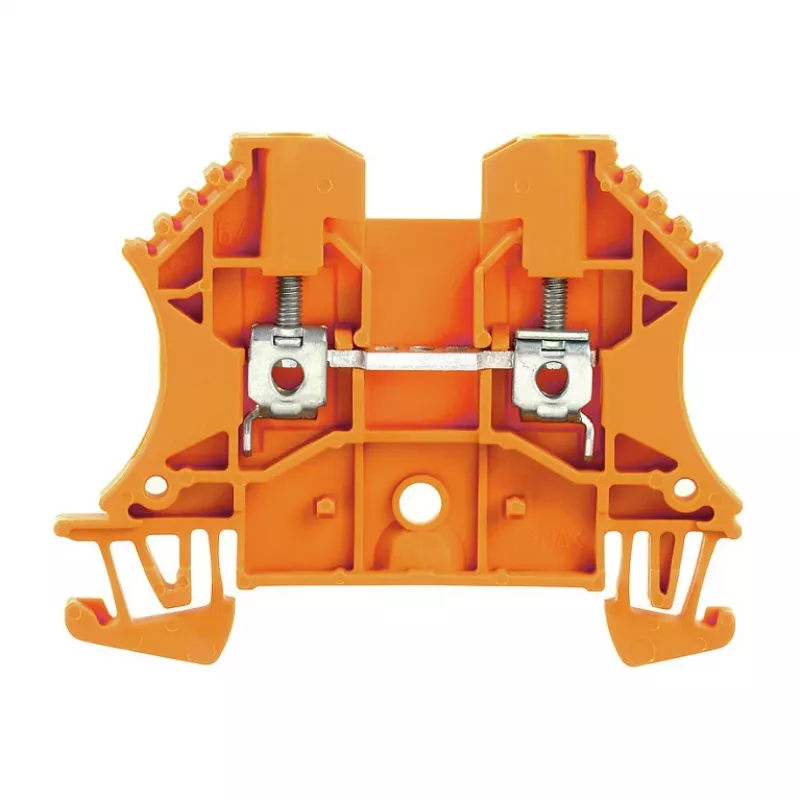

Weidmüller WDU 2.5 OR läbiv klemmliist, kruviühendusega, 2,5 mm², oranž

Weidmüller WDU 2.5 OR on läbiv klemmliist, mis on loodud usaldusväärseks ühenduseks tööstuslikes juhtpaneelides ja jaotussüsteemides. Erinevalt tavalistest klemmliistudest, mis võivad järele anda materjali kvaliteedis või juhtmestiku lihtsuses, ühendab see seade tugeva Wemid (PA 66) isolatsioonikorpuse kruviühendussüsteemiga, mis mahutab laias valikus juhtmeid. Oranž korpus tagab hea nähtavuse tiheda juhtmestiku keskkonnas, samas kui kompaktne disain võimaldab tõhusat DIN-siini ruumi kasutust. Olgu tegemist uute juhtkappide ehitamise või olemasolevate paigaldiste uuendamisega, WDU 2.5 OR pakub stabiilset jõudlust ja pikaajalist vastupidavust.

Esiletõstetud omadused

• Nimiristlõige 2,5 mm², toetab täis-, keerd- ja peenjuhtmeid kuni 4 mm²
• Kruviühendustehnoloogia tagab turvalise ja vibratsioonikindla ühenduse
• Nimipinge 800 V ja nimivool 24 A vastavalt IEC-le, sobib paljudeks tööstuslikeks rakendusteks
• Põlevusklass UL 94 V-0 ja töötemperatuurivahemik -50 °C kuni +120 °C
• Paigaldatav standardsele TS 35 DIN-siini, kiire ja tööriistadeta paigaldus

Igapäevane kasutus

Paigaldamine on lihtne: eemalda juhtme isolatsioon 10 mm pikkuselt, sisesta see kinnitusse ja pinguta kruvi pöördemomendiga 0,4–0,8 Nm. Klemmliist võtab vastu täisjuhtmeid 0,5–4 mm², keerdjuhtmeid 0,5–4 mm² ja peenjuhtmeid otsikuga 0,5–2,5 mm². Sellel on üks potentsiaal ja kaks ühendust, mistõttu sobib see ideaalselt läbivaks juhtmestikuks jaotusplokkides, juhtimisahelates ja toiteallikates. Wemid isolatsioon pakub suurepärast mehaanilist tugevust ja keemilist vastupidavust, tagades usaldusväärse töö isegi karmides tööstuskeskkondades.

Tehnilised andmed

• Bränd: Weidmüller
• Mudel: WDU 2.5 OR
• MPN: 1020060000
• EAN: 4008190012809
• Ühendustehnoloogia: kruviühendus
• Ühenduste arv: 2
• Potentsiaalide arv: 1
• Nimiristlõige: 2,5 mm²
• Juhtme ristlõige (täisjuhe): 0,5–4 mm²
• Juhtme ristlõige (keerdjuhe): 0,5–4 mm²
• Juhtme ristlõige (peenjuhe otsikuga): 0,5–2,5 mm²
• Nimipinge (IEC): 800 V
• Nimivool (IEC): 24 A
• Nimilöökpinge: 8 kV
• Isolatsioonimaterjal: Wemid (PA 66)
• Põlevusklass (UL 94): V-0
• Värv: oranž
• Paigaldustüüp: TS 35 DIN-siini
• Isolatsiooni eemaldamise pikkus: 10 mm
• Pingutusmoment: 0,4–0,8 Nm
• Töötemperatuur: -50 °C kuni +120 °C
• Saastumisaste: 3
• Liigpingekategooria: III

Lõppmärkus

Weidmüller WDU 2.5 OR on usaldusväärne valik professionaalidele, kes nõuavad kvaliteetseid klemmliiste, mis vastavad rangetele ohutus- ja jõudlusstandarditele. Selle tugevate materjalide, täpse inseneritöö ja kasutusmugavuse kombinatsioon muudab selle väärtuslikuks komponendiks igas elektripaigaldises.
