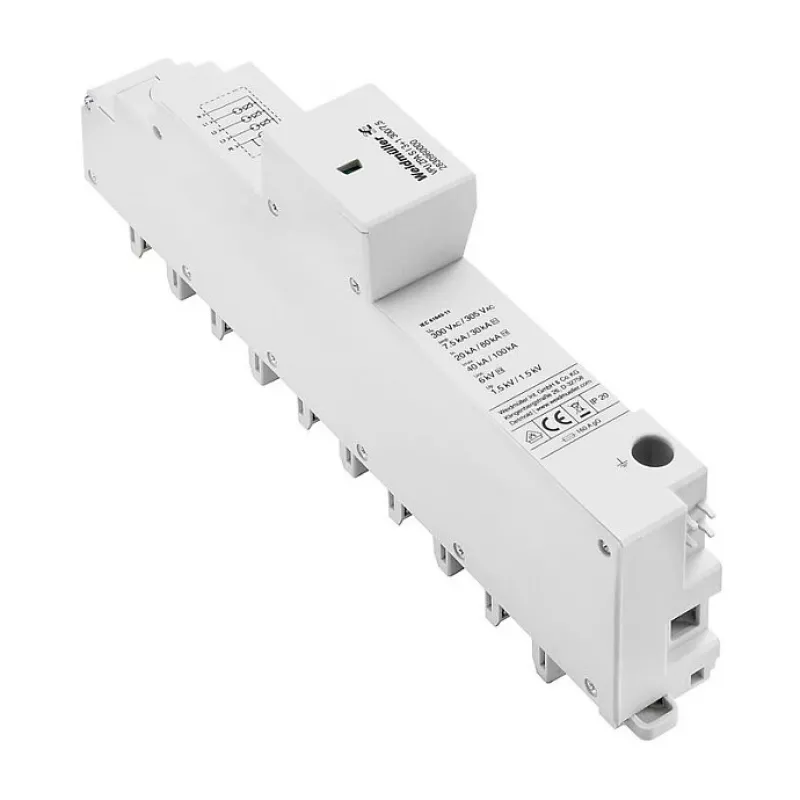

Weidmüller VPU ZPA S I 3+1 300/7.5 Type 1 liigpingekaitse

Impulslaine nimivooluga 7,5 kA pooluse kohta (10/350 µs) ja kogu tühjendusvõimega 30 kA pakub see Type 1 piksekaitse seade tugevat kaitset madalpinge jaotusvõrkudele. Mõeldud TN-S ja TT võrkudele, 3+1 konfiguratsioon ühendab kolm faasijuhti ja ühe nulljuhtme, tagades igakülgse kaitse otseste pikselöökide ja lülituspingete eest.

Ülevaade

Weidmüller VPU ZPA S I 3+1 300/7.5 on suure jõudlusega piksepiirik, mis on ette nähtud paigaldamiseks võrgu sisendisse või peakilpi. See kasutab täiustatud sädevahetehnoloogiat, et suunata suure energiaga pingelained ohutult maandusesse, kaitstes allavoolu seadmeid kahjustuste eest. Seade on ette nähtud maksimaalse pideva tööpinge 300 V AC jaoks, mistõttu sobib see paljudesse tööstus- ja kaubanduslikesse rakendustesse.

Mis paistab silma

• Suur tühjendusvõime: 7,5 kA pooluse kohta (10/350 µs) ja 30 kA kogu impulssvool
• Madal kaitsetase ≤ 1,5 kV tõhusaks seadmete kaitseks
• Kiire reageerimisaeg alla 25 ns
• Visuaalne oleku indikaator (roheline/punane) kiireks kontrolliks
• Lai töötemperatuuri vahemik -40 °C kuni +80 °C
• Kompaktne DIN-liistule paigaldus TS 35
• Vastupidav termoplastkorpus, põlevusklass UL 94 V-0

Tehnilised andmed

• SPD tüüp: Type 1 (Class I) vastavalt IEC/EN 61643-11
• Pooluste arv: 3+1 (TN-S, TT süsteemidele)
• Maksimaalne pidev tööpinge (Uc): 300 V AC
• Impulssvool (Iimp) pooluse kohta: 7,5 kA (10/350 µs)
• Kogu impulssvool (Iimp kokku): 30 kA (10/350 µs)
• Kaitsetase (Up): ≤ 1,5 kV
• Reageerimisaeg: < 25 ns
• Kaitsetehnoloogia: Suure jõudlusega sädevahe
• Paigaldus: DIN-liist TS 35
• Ühendus: Kruviühendused
• Juhi ristlõige: 1,5 - 35 mm² (tahke), 1,5 - 25 mm² (painduv)
• Maksimaalne kaitse: 315 A gG
• Töötemperatuur: -40 °C kuni +80 °C
• Kaitseaste: IP20
• Oleku indikaator: Visuaalne (roheline/punane)
• Korpuse materjal: Termoplast (UL 94 V-0)
• Standardid: IEC 61643-11, EN 61643-11

Meie hinnang

Kriitiliste rakenduste jaoks, kus seisak pole lubatud, pakub see Weidmülleri piksekaitse seade erakordset jõudlust ja töökindlust. Selle suur tühjendusvõime ja kiire reageerimine teevad sellest ideaalse esimese kaitseliini pikse põhjustatud pingelainete vastu, tagades ühendatud seadmete pikaealisuse.
