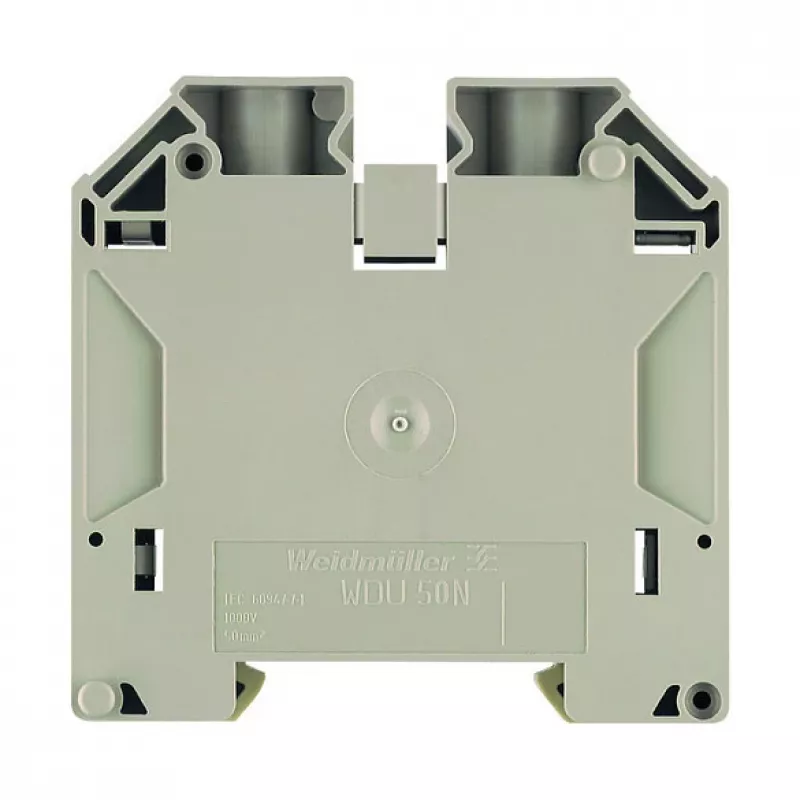

Weidmüller Läbiv klemmliist WDU 50N, kruviühendus, 50 mm², 1000 V, 150 A, tume beež

Weidmülleri WDU 50N läbiv klemmliist on suure jõudlusega komponent, mis on loodud usaldusväärsete ja turvaliste elektriühenduste jaoks tööstuslikes rakendustes. Nimiristlõikega 50 mm² ja nimipingega 1000 V sobib see nõudlikesse jaotus- ja juhtimissüsteemidesse. Kruviühendus tagab tugeva ja hooldusvaba kontakti, samas kui Wemid isolatsioonimaterjal pakub suurepäraseid termilisi ja mehaanilisi omadusi.

Eelised

See klemmliist pakub kõrget nimivoolu 150 A, muutes selle ideaalseks raskeveokite rakendusteks. Kruviühenduse tehnoloogia võimaldab lihtsat ja turvalist juhtmestikku, vähendades paigaldusaega. Kompaktne disain säästab ruumi DIN-siini peal ning V-0 süttivusklass tagab ohutuse tulekahju korral. Lai töötemperatuuri vahemik -50 °C kuni 120 °C tagab usaldusväärse töö ekstreemsetes tingimustes.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid ja jaotusseadmed
• Elektrijaotussüsteemid
• Masinaehitus ja automaatika
• Energiavarustuse ja taristuprojektid

Peamised tehnilised andmed

• Ühenduse tüüp: Kruviühendus
• Nimiristlõige: 50 mm²
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 150 A
• Ühenduste arv: 2
• Potentsiaalide arv: 1
• Paigaldusviis: DIN-siini TS 35
• Värv: Tume beež
• Isolatsioonimaterjal: Wemid (PA 66)
• Juhtme ristlõige (täisjuhe): 6 - 50 mm²
• Juhtme ristlõige (painduv juhe): 6 - 50 mm²
• Eemalduspikkus: 22 mm
• Pingutusmoment: 6 - 8 Nm
• Töötemperatuur: -50 °C kuni 120 °C
• Saastetase: 3
• Liigpingekategooria: III
• Süttivusklass (UL 94): V-0

Soovitused

Optimaalse jõudluse saavutamiseks kasutage vaskjuhtmeid ja tagage õige pingutusmoment. Sobib kasutamiseks standardse DIN-siini TS 35-ga. Järgige alati kohalikke elektripaigaldise eeskirju ja määrusi.
