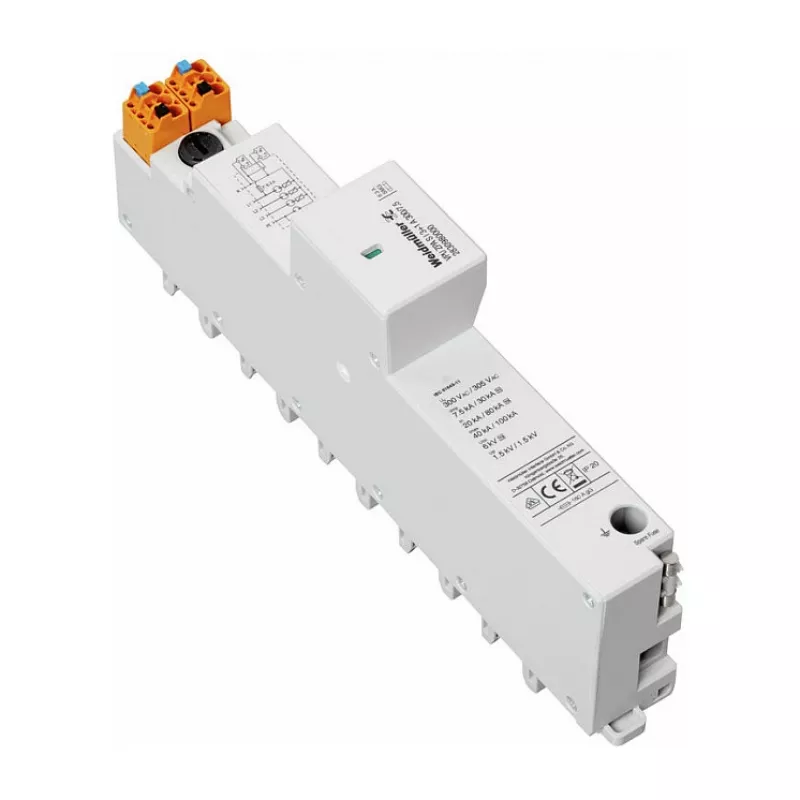

WEI VPU ZPA S I 3+1 RA 300/7.5 Lightning Current Arrester for Power Networks

Välgupingepiirik tüüp 1 sädemepilutehnoloogiaga, mõeldud 3+1 konfiguratsiooni jaoks TN-S ja TT elektrivõrkudes. Selle põhitugevus seisneb impulsivoolude ohutus juhtimises kuni 7,5 kA (10/350 µs) pooluse kohta, pakkudes tugevat kaitset otseste välgulöökide eest toite sisendis.

Eelised

Sädemepilutehnoloogia tagab väga madala kaitsetaseme (≤1,5 kV) ja suure järgvoolu kustutusvõime (50 kA rms). Integreeritud kaugsignalisatsioonikontakt võimaldab proaktiivset jälgimist, samas kui kompaktne DIN-liistu disain lihtsustab paigaldust jaotuskilpidesse. Termoplastikust leegiaeglustav korpus tagab vastupidavuse ja ohutuse.

Sobib kasutamiseks

• Peajaotuskilbid elu- ja ärihoonetes
• Tööstuslikud toitesüsteemid, mis vajavad tüüp 1 ülepingekaitset
• TN-S ja TT maandussüsteemid 3+1 ahela konfiguratsiooniga
• Rakendused, mis nõuavad kaugseiret signaalikontakti kaudu

Peamised tehnilised andmed

• SPD tüüp: Tüüp 1 / Klass I
• Võrgu konfiguratsioon: 3+1 (TN-S, TT)
• Maksimaalne pidev tööpinge (Uc): 300 V AC
• Nimilahendusvool (In): 20 kA (8/20 µs) pooluse kohta
• Impulsivool (Iimp): 7,5 kA (10/350 µs) pooluse kohta
• Koguimpulsivool (Iimp kokku): 30 kA (10/350 µs)
• Kaitsetase (Up): ≤ 1,5 kV
• Järgvoolu kustutusvõime (Ifi): 50 kA rms
• Lühisetaluvus (Isccr): 50 kA rms
• Reageerimisaeg (tA): < 100 ns
• Paigaldus: DIN-liist 35 mm
• Kaugsignalisatsioonikontakt: Jah
• Töötemperatuuri vahemik: -40 °C kuni +80 °C
• Kaitseaste: IP20
• Korpuse materjal: Termoplast, leegiaeglustav
• Standarditele vastavus: IEC 61643-11, EN 61643-11

Soovitused

Optimaalse kaitse tagamiseks paigaldage see piirik peajaotuskilpi, võimalikult lähedale toite sisendile. Tagage korralik maandus ja kasutage vastavalt kohalikele eeskirjadele valitud välist kaitsekaitset. Kontrollige regulaarselt kaugsignalisatsioonikontakti kaudu seadme olekut, et säilitada süsteemi terviklikkus.
