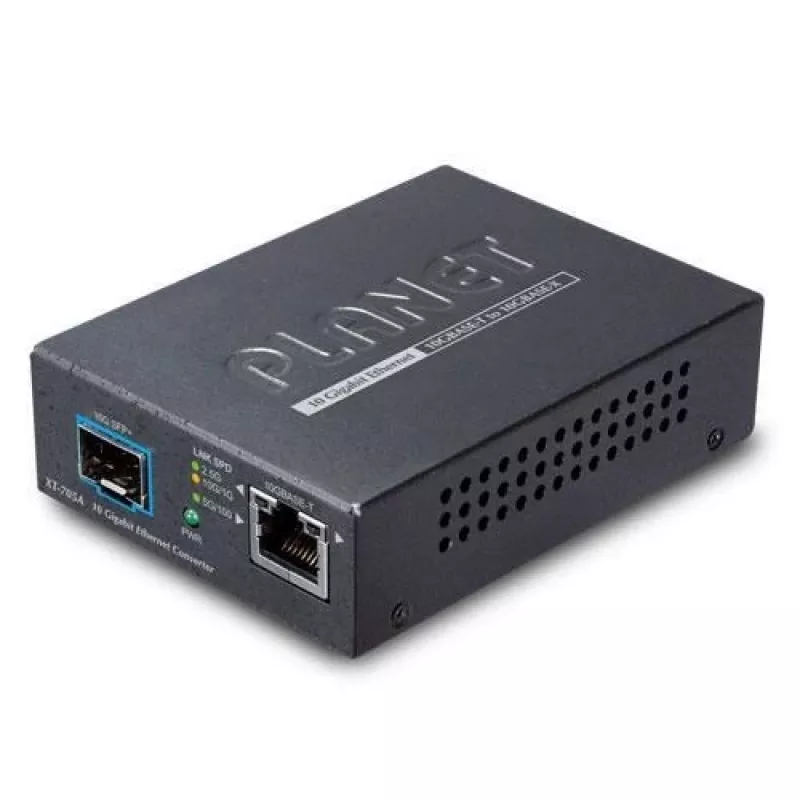

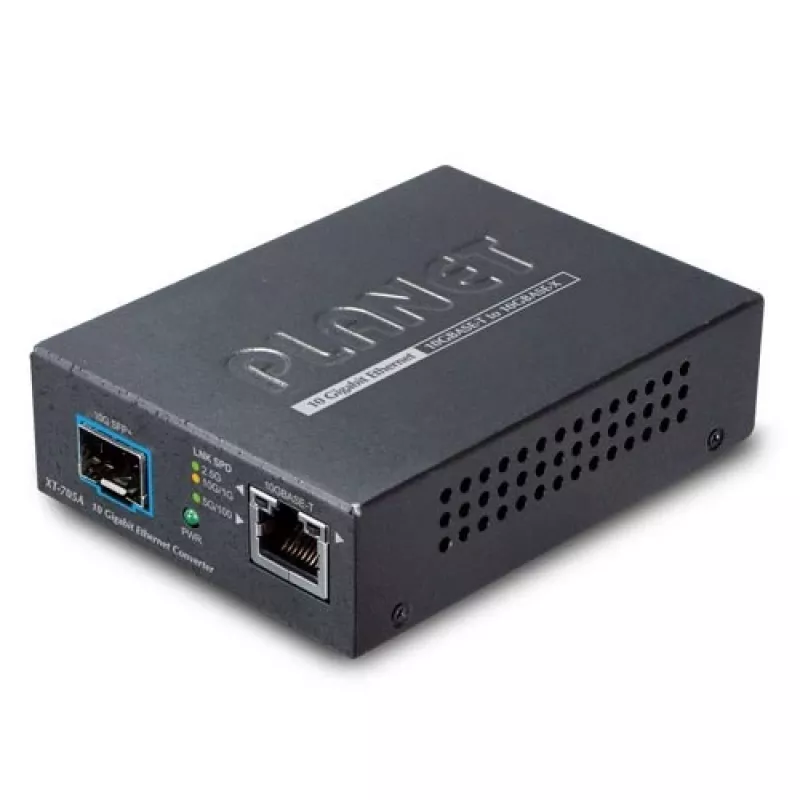

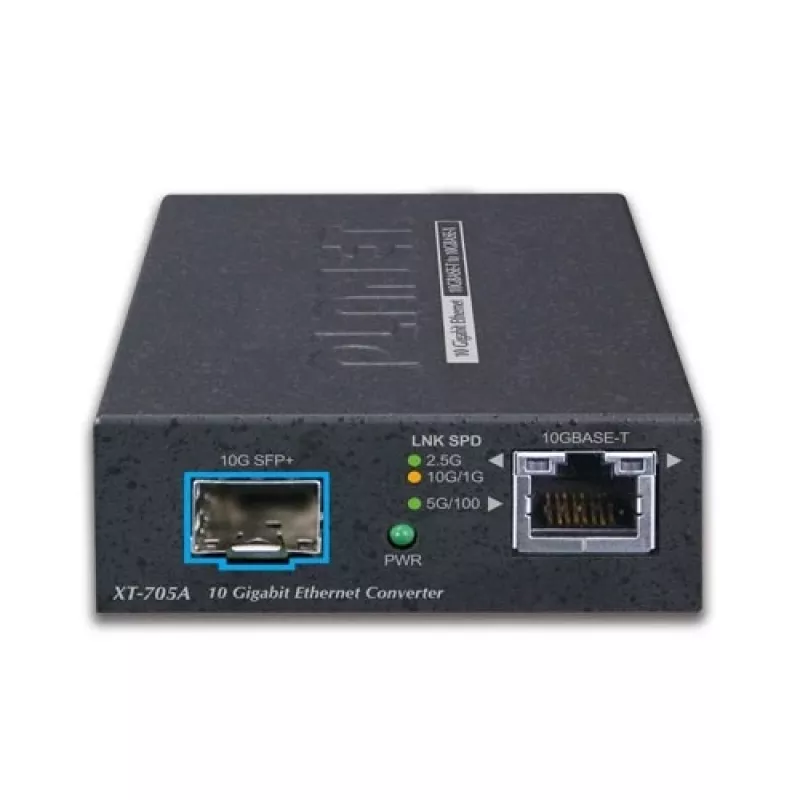

Võrgumeediumimuundur PLANET XT-705A

PLANET XT-705A võrgumeediumimuundur pakub paindlikku kauguse pikendamist vasest ja kiust ühenduste vahel, ühendades ühe 10G/5G/2.5G/1G/100BASE-T RJ-45 pordi ühe 10GBASE-X SFP+ pesaga. See võimaldab meediumimuundamist 10GBASE-T vasest 10GBASE-SR/LR kiudtransiiveritele (SFP+), et pikendada ühendusi mitmemoodilistest lühimaalingutest kuni 300 meetrini kuni ühemoodiliste pikamaalinguteni kuni 60 kilomeetrit. Seade on mõeldud keskkondadesse, mis vajavad 10 Gigabit Etherneti läbilaskevõimet, nagu andmekeskused, ettevõtete magistraalid, ülikoolilinnakute võrgud ja operaatoritaristu.

Eelised

XT-705A pakub juhtmekiirusel pakettide edastamist 20 Gbps sisemise struktuuriga ja toetab 16K hiigelkaadreid, tagades suure andmeedastuskiiruse ja minimaalse pakettide kao. See sisaldab Etherneti ESD-kaitset (kontakt ±6 kV, õhk ±8 kV) ja ±4 kV liigpinge immuunsust parema stabiilsuse tagamiseks. Energiasäästlik kiibi disain tagab väikese energiatarbe (umbes 3,75 W täielikus töös). Seade võib töötada eraldi või libistada PLANET MC-700/MC-1500 meediumimuunduri korpusesse tsentraliseeritud toite ja raami/riiuli või seinale kinnitamise jaoks.

Sobib

• 10 Gigabit Etherneti ühenduste pikendamiseks lülitite, serverite ja jaotuspaneelide vahel
• Andmekeskuste ühendusteks ja pilvandmetöötluse keskkondadeks
• Ettevõtete magistraal- ja ülikoolilinnakute võrkude üleslinkideks
• Operaator- ja teenusepakkuja kiudjuurutusteks

Peamised spetsifikatsioonid

• Mudel: PLANET XT-705A
• Pordid: 1 × 10G/5G/2.5G/1G/100BASE-T RJ-45, 1 × 10GBASE-X SFP+
• Toetatud SFP+ moodulid: 10GBASE-SR (mitmemoodiline) ja 10GBASE-LR (ühemoodiline)
• Maksimaalne edastuskiirus: 10 000 Mbit/s
• Kaugus: kuni 300 m (mitmemoodiline), kuni 10/40/60 km (ühemoodiline sõltuvalt transiiverist)
• Sisemine struktuur: 20 Gbps; hiigelkaader: 16K
• ESD/liigpinge kaitse: kontakt ±6 kV, õhk ±8 kV, liigpinge ±4 kV
• Energiatarbimine: umbes 3,75 W
• Kaal: 0,18 kg

Kasutamine

Paigaldage ühilduv 10G SFP+ transiiver (SR või LR) SFP+ pessa ja ühendage fiiberkaabel kaugseadmes oleva fiiberseadmega. Ühendage vasest RJ-45 port lüliti, serveri või jaotuspaneeliga, mis toetab nõutavat Etherneti kiirust; port toetab automaatset läbirääkimist üle 10G/5G/2.5G/1G/100BASE-T. Soovi korral libistage XT-705A PLANET MC-700 või MC-1500 korpusesse, et tagada tsentraliseeritud alalisvoolu toide ja korraldatud kinnitus. Lülitage seade sisse ja kontrollige lingi/aktiivsuse LED-e ja võrguühendust. Valige ühemoodilised transiiverid pikamaaühendusteks ja mitmemoodilised lühimaaühendusteks.

Soovitused

Usaldusväärsete pikamaaühenduste jaoks kasutage sertifitseeritud 10GBASE-LR ühemoodilisi SFP+ transiivereid ja sobivat ühemoodilist fiibrit (õige pistikutüübiga). Lühimaaühenduste jaoks kuni 300 m kasutage 10GBASE-SR transiivereid koos OM3/OM4 mitmemoodilise fiibriga. Mitme muunduri kasutuselevõtul kaaluge PLANET meediumimuunduri korpuse kasutamist tsentraliseeritud toite ja hõlpsama kaabelduse jaoks.
