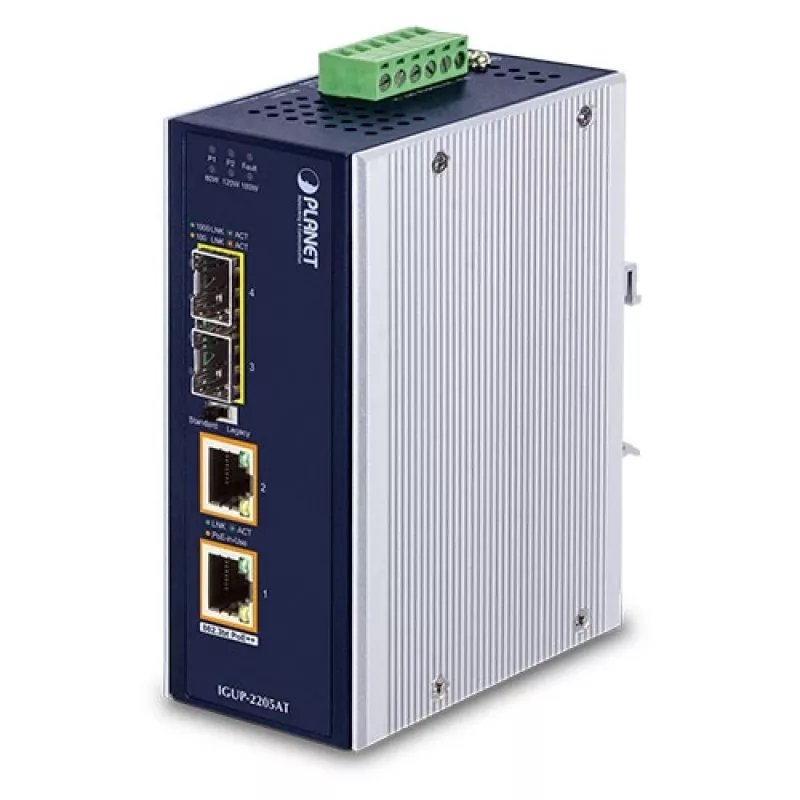

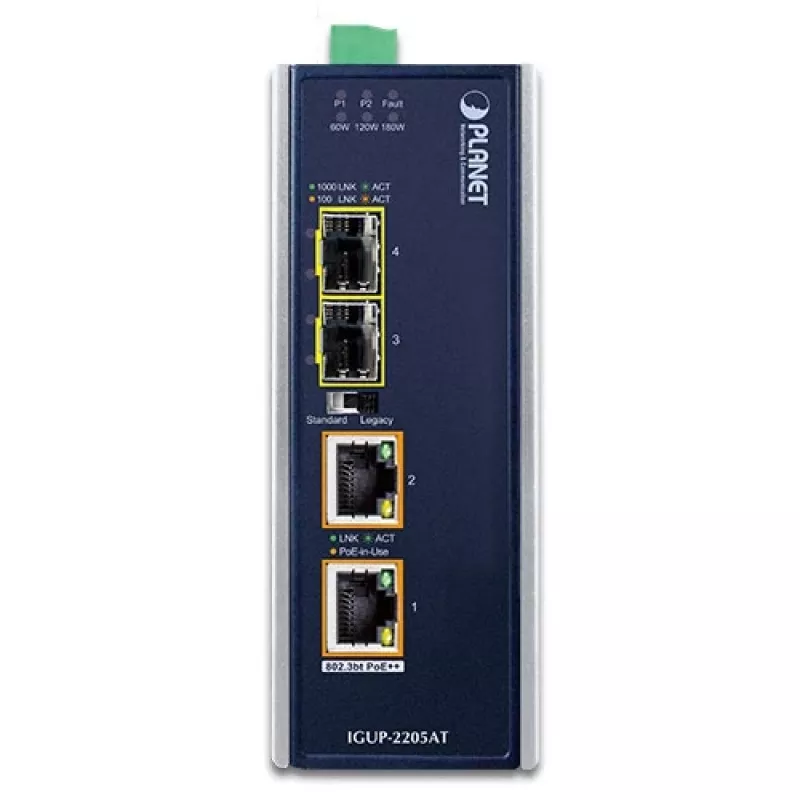

PLANET Industrial Media Converter 2x100/1000X SFP to 2x10/100/1000T 802.3bt PoE++

PLANET IGUP-2205AT tööstuslik Gigabit meediumikonverter ühendab Etherneti meediumi teisendamise (1000BASE-X-lt 10/100/1000BASE-T-le) koos 802.3bt Power over Ethernet Plus Plus (PoE++) süstimisfunktsiooniga, et pakkuda mõlemale pordile kuni 180 vatti väljundvõimsust ja suurt andmeedastuskiirust PD-dele (toiteseadmetele), mis on paigaldatud kaugemasse piirkonda, kus on vaja piisavat ja usaldusväärset toitesisendit. Selle 1000BASE-X fiiberoptiline üleslingiport pakub kaugvõrgu tuumvõrgule pika vahemaa, suure kiiruse ja stabiilse andmeedastuse. IGUP-2205AT spetsiaalne ja mugav toitesüsteem toetab kahte 12~56V alalisvoolu sisendit toite redundantsuse ja tööpaindlikkuse tagamiseks.

Olles võimeline töötama temperatuurivahemikus -40 kuni 75 kraadi C ja omades IP30 vastupidavat korpust, saab IGUP-2205AT paigutada peaaegu igasse raskesse keskkonda.


Fiiberoptilise lingi võimekus laiendab võrgupaigalduse ulatust

Maksimaalne vahemaa PoE PSE (toiteallikaseadme) ja PD vahel läbi Etherneti kaabli on 100 meetrit. PoE paigaldusulatuse laiendamiseks on IGUP-2205AT integreeritud fiiberliidesega kaugemate rakenduste jaoks. IGUP-2205AT fiiberpistiku tüüp on järgmine:

- Kaks SFP pesa, mis toetavad 100BASE-FX/1000BASE-X mitme/ühemoodilist SFP moodulit ja edastuskaugust kuni 120km (sõltuvalt SFP moodulist)

Pika fiiberkauguse toega säilitab IGUP-2205AT siiski kuni 1000Mbps edastusjõudluse. See töötab suure jõudlusega Store and Forward mehhanismil ja suudab ka paketikadu vältida IEEE 802.3x voojuhtimisega. Lisaks suudab see koheselt hoiatada administraatoreid lingikandja probleemidest ja pakkuda tõhusat lahendust võrgu toitekasutuse jälgimiseks.


Plug and Play suure võimsusega toitelahendus

Järgides IEEE 802.3bt Power over Ethernet Plus tehnoloogiat, pakub IGUP-2205AT kuni 90 vatti PoE väljundvõimsust, kolmekordistades varasema 802.3at oma. DIP-lüliti disainis oleva Legacy funktsiooni kaudu on see ka tagasiühilduv 802.3af/at PoE standarditega, võimaldades kasutajatel paindlikult üheaegselt kasutada standardseid ja suure võimsusega seadmeid ilma tarkvara seadistamiseta. Andmete ja Power over Etherneti ühest seadmest edastamisega vähendab IGUP-2205AT kaabli paigaldust ja välistab vajaduse spetsiaalsete elektripistikute järele seinal, laes või muus raskesti ligipääsetavas kohas.


Mugav ja usaldusväärne toitesüsteem

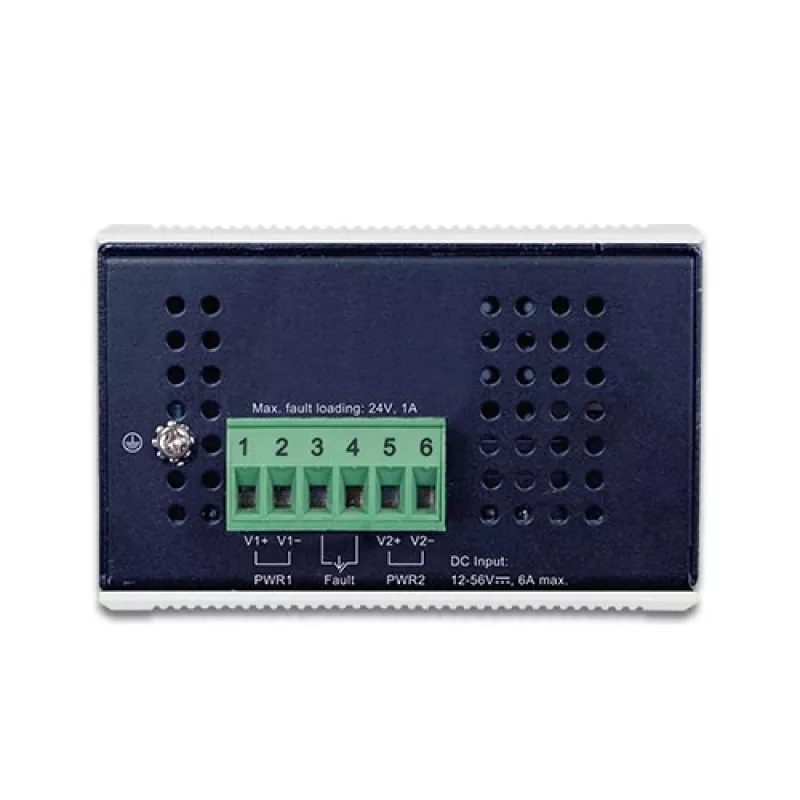

Et hõlbustada 802.3bt võimsusega PoE++ kasutamist koos tavapäraselt kasutatava 12~48V alalisvoolu sisendiga transpordi- ja tööstusrakendustes, kasutab IGUP-2205AT 12~48V DC kuni 56V võimsuse suurendamise tehnoloogiat, et lahendada toiteallika probleem, kuid ei nõua erilisi toiteallikaid. Selle laiapingelise disain sobib ülemaailmseks kasutamiseks kõrge käideldavusega rakendustes, mis nõuavad topelt- või varutoite sisendeid.


Keskkonnale vastupidav disain tööstuslike PoE võrkude jaoks

IGUP-2205AT on spetsiaalselt kavandatud vastupidavate komponentide ja tugeva korpusega, et töötada usaldusväärselt elektriliselt karmides ja kliimatingimustes nõudlikes keskkondades nagu tehasepõrandad või teeäärsed liikluskorralduskapid. IGUP-2205AT on pakendatud kompaktsesse, IP30 vastupidavasse korpusesse, mis võimaldab kas DIN-liistule või seinale paigaldamist, et kasutada kapi ruumi tõhusalt ära. IP30 vastupidava korpuse kaitse ja PoE disainiga on IGUP-2205AT ideaalne teenusepakkujatele, ülikoolilinnakutele ja avalikele aladele, et paigutada PoE traadita pääsupunkte, IP-kaameraid või IP-telefone igasse kohta lihtsalt ja tõhusalt ning kuluefektiivselt. See suudab töötada ka laias temperatuurivahemikus -40 kuni 75 kraadi C, nii et seda saab paigutada peaaegu ükskõik kuhu.

Kasutamine

Paigaldage ühilduvad SFP moodulid kahte SFP pessa vajaliku fiibertüübi ja vahemaa jaoks, seejärel ühendage fiiberüleslink tuumvõrku. Ühendage vaskne RJ45 port kohaliku toiteseadmega või Etherneti võrku. Varustage seade alalisvoolu toitega, kasutades ühte või mõlemat 12–56 V sisendit normaalseks tööks ja redundantsuseks. Seadke Legacy DIP-lüliti, kui on vaja tagasiühilduvust 802.3af/at seadmetega. Seade on andmete ja PoE edastamiseks plug-and-play ega vaja põhitoiminguteks tarkvara seadistamist.

Soovitused

Kasutage SFP mooduleid, mis vastavad fiibertüübile ja vahemaavajadustele; veenduge, et alalisvoolu toiteallikas vastab ühendatud PoE seadmete voolunõuetele ja lubage kriitilistes paigaldustes topeltsisendi toide redundantsuse tagamiseks. Paigaldage seade ventileeritavasse kohta ja vältige kokkupuudet vedelikega vaatamata vastupidavale IP30 korpusele.
