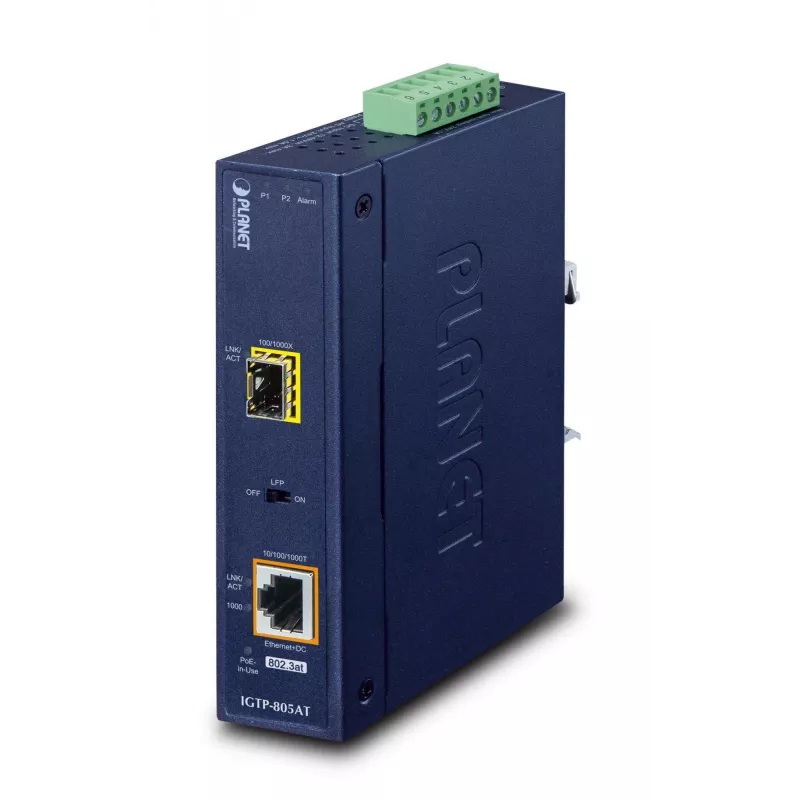

Võrgumeediumimuundur PLANET IGTP-805AT

PLANET IGTP-805AT võrgumeediumimuundur ühendab Gigabit Ethernet 10/100/1000BASE-T pordi 1000BASE-X SFP kiudoptilise üleslingiga ja integreeritud IEEE 802.3at Power over Ethernet Plus (PoE+) süstimisseadmega. See edastab kuni 30 W PoE võimsust kaugematele toiteseadmetele (PD), pakkudes samal ajal pika vahemaa ja kiiret kiudoptilist ühendust. Seade toetab laia alalisvoolu sisendit ja 24 V vahelduvvoolu sisendit koondatud ja paindliku toitekorralduse jaoks ning on paigutatud IP30 metallkorpusesse, mis on mõeldud karmidesse keskkondadesse, töötades temperatuurivahemikus -40 kuni 75 °C.

Eelised

IGTP-805AT laiendab PoE juurutamist üle 100 m Etherneti piirangu, kasutades fiiberoptilist üleslinki, ja säilitab kuni 1000 Mbps läbilaskevõime koos salvesta-ja-edasta kommutatsiooni, IEEE 802.3x vookontrolli ja lingi rikke edastamisega usaldusväärseks liikluse kohaletoimetamiseks. IEEE 802.3at-ga ühilduvana varustab see PD-sid kuni 30 W-ga, jäädes samas tagasiühilduvaks 802.3af seadmetega. Selle toitedisain võtab vastu 12–48 V alalisvoolu või 24 V vahelduvvoolu ning sisaldab alalisvoolu kuni 52 V tõstet, et hõlbustada kasutamist tavaliste toiteallikatega. Kompaktne IP30-reitinguga metallkorpus toetab DIN-liistule või seinale paigaldamist ning talub laia temperatuurivahemikku tööstuslikeks juurutusteks.

Sobib

• PoE võrkude laiendamiseks kaugematesse asukohtadesse fiiberoptika kaudu (nt ülikoolilinnakud, teenusepakkuja ringid)
• PoE+ seadmete toiteks, nagu traadita pääsupunktid, PTZ/IP kaamerad ja VoIP telefonid
• Tööstuslikesse või välistingimustega piirnevatesse paigaldistesse, mis nõuavad laia temperatuuritaluvust
• Kappi või DIN-liistule paigaldamiseks liikluskorralduses, järelevalves või tehasevõrkudes

Peamised tehnilised andmed

• Mudel: PLANET IGTP-805AT
• PoE standard: IEEE 802.3at PoE+ (kuni 30 W)
• Etherneti port: 1 × 10/100/1000BASE-T (RJ-45)
• Fiiberoptiline üleslink: SFP pesa (1000BASE-X / toetab erinevaid SFP mooduleid)
• Maksimaalne andmeedastuskiirus: kuni 1000 Mbps lingi kohta (salvesta-ja-edasta)
• Toite sisend: 12–48 V alalisvool või 24 V vahelduvvool (sisemise tõstepingega kuni 52 V)
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 metallkorpus; DIN-liistule või seinale paigaldatav
• PoE eelarve: 30 W

Kasutamine

Paigaldage IGTP-805AT sobivasse korpusesse või DIN-liistule ja ühendage ühilduv SFP moodul SFP pesasse vastavalt nõutavale fiibritüübile ja vahemaale. Andke seadmele alalisvool (12–48 V) või 24 V vahelduvvoolu toide, järgides vajalikku polaarsust ja juhtmestiku tavasid. Ühendage RJ-45 PoE port PD-ga, kasutades standardset Etherneti kaablit (Cat5e või parem). Seade töötab plug-and-play meediumimuunduri ja PoE süstimisseadmena; tarkvara seadistamist pole vaja. Kasutage DIP-lülitit, et vajadusel lubada või keelata lingi rikke edastamise või vookontrolli funktsioonid vastavalt teie võrgule.

Soovitused

Kasutage sobivaid SFP mooduleid, mis vastavad nõutavale fiibritüübile ja vahemaale (mitmemoodiline või ühemoodiline) ning veenduge, et Etherneti kaabeldus IGTP-805AT ja toiteseadme vahel ei ületaks 100 m. Kriitiliste rakenduste jaoks tagage koondatud toiteallikad ja paigaldage seade keskkonda, mis jääb kindlaksmääratud temperatuurivahemikku, et säilitada usaldusväärne PoE ja andmeedastus.
