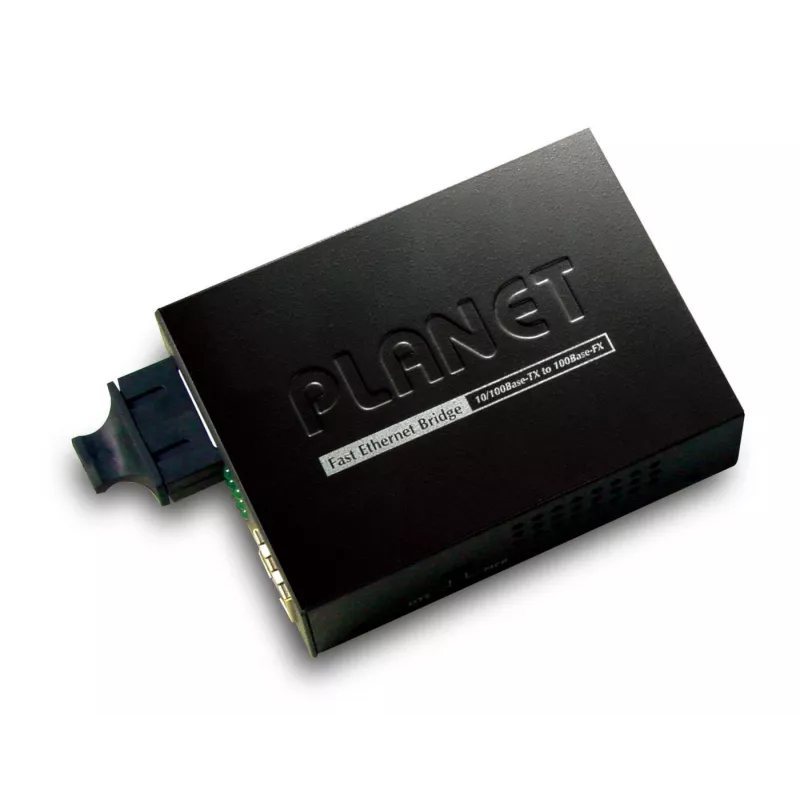

Võrgumeediumimuundur PLANET FT802S15

PLANET FT802S15 on Fast Ethernet meediumimuundur, mis muundab 100Base-FX ühemoodilise kiu 10/100Base-TX varjestatud keerdpaariks (STP). See pakub 100 Mbit/s kiudühendust, kasutades SC-pistikut lainepikkusel 1310 nm ja toetab ühemoodilise kiu maksimaalset ülekandekaugust kuni 15 000 meetrit. Metallkorpuses ning vastavuses FCC Class A ja CE Class A nõuetega pakub see muundur ühe RJ-45 10/100Base-TX pordi ja ühe SC kiudpordi lihtsaks kiu-vask laienduseks võrgupaigaldistes.

Eelised

FT802S15 toetab nii pool- kui täisdupleks tööd ja suudab automaatselt kohanduda ühendatud STP-seadme poolt toetatud kõrgeima jõudlusrežiimiga, võimaldades täisduplekskeskkondades efektiivset ribalaiust kuni 200 Mbps. See sisaldab käsitsi alistamise võimalust dupleksvalikuks kiudliidesel ning rakendab lingi rikke edastamist (LLCF/LLR), et kiiresti teavitada administraatoreid ühenduse katkestustest. Seadme vastupidav metallkorpus ja standardne toitesisend muudavad selle sobivaks riiuli- või lauaarvutipõhiseks kasutuseks.

Sobib

• Ethernet-võrkude laiendamiseks üle ühemoodilise kiu kuni 15 km
• Lülitite või tööjaamade ühendamiseks kiudmagistraaliga
• Keskkondadesse, mis nõuavad lingi rikke signaalimist ja käsitsi dupleksjuhtimist

Peamised tehnilised andmed

• Mudel: PLANET FT802S15 (FT-802S15)
• Andmeedastuskiirus: 100 Mbit/s (Fast Ethernet)
• Vaskport: 1 × 10/100Base-TX (RJ-45), STP
• Kiudport: 1 × 100Base-FX, SC-pistik, ühemoodiline
• Lainepikkus: 1310 nm
• Maksimaalne kiukaugus: 15 000 m
• Dupleks: pool- ja täisdupleks (automaatne kohandamine + käsitsi alistamine)
• Lingi rikke edastamine: LLCF / LLR (DIP-lüliti lubamine/keelamine)
• Toide: Sisend 100–240 V, Väljund 5 V
• Sertifikaadid: FCC Class A, CE Class A
• Värv / Kaal: Must / 0,2 kg

Kasutamine

Paigaldage FT802S15 stabiilsele pinnale või sobivasse riiulisse ja ühendage seade vahelduvvoolutoitega. Ühendage ühemoodiline SC-kiudkaabel (1310 nm) kiudporti ja STP Ethernet-kaabel RJ-45 porti. Muundur läbiräägib automaatselt dupleksrežiimi ühendatud vaskseadmega, kui te ei määra dupleksi alistamise lülitit kiudliidesel. Kontrollige ühenduse LED-tulesid, et veenduda ühenduste loomises ja korrektses toimimises.

Soovitused

Usaldusväärsete pikkade ühenduste jaoks kasutage ühemoodilist kiudu koos sobivate SC-pistikutega ja veenduge, et mõlemad otsad ühtivad lainepikkuse ja tüübi poolest. Lubage LLCF/LLR DIP-lüliti kaudu, et võimaldada seireseadmete poolt kohest rikete tuvastamist. Ühendamisel seadmetega, mis toetavad täisdupleksit (lülitid või kaasaegsed võrgukaardid), jätke automaatne läbirääkimine sisse, et saavutada täisdupleksne jõudlus.
