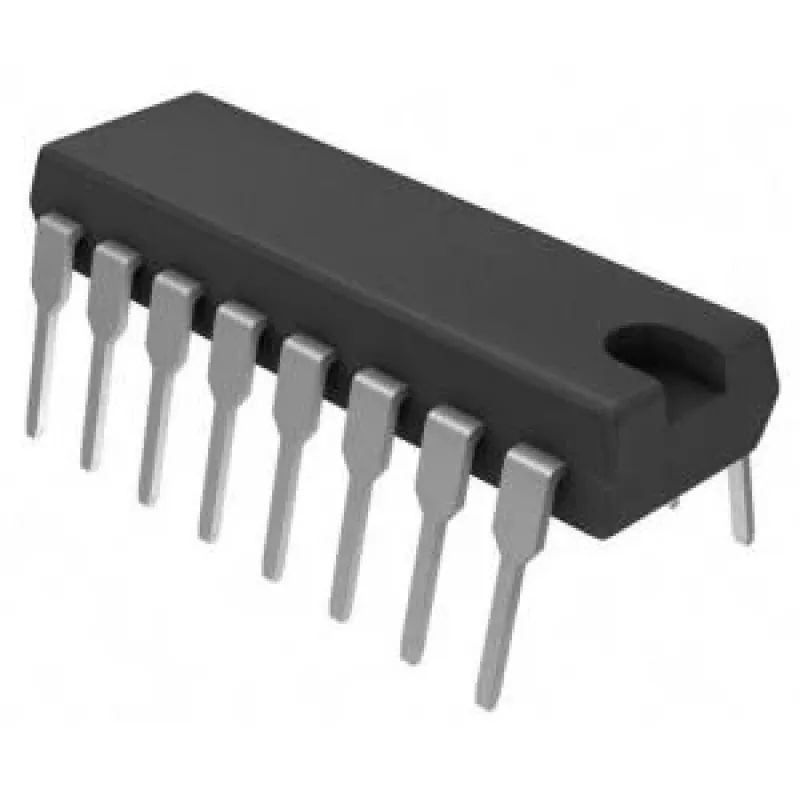

Täppispinge-voolumuundur IC Texas Instruments XTR110KP PDIP-16

Texas Instruments XTR110KP on täppispinge-voolumuunduri integraallülitus PDIP-16 korpuses, mis on mõeldud tööstuslikuks signaaliedastuseks. See muudab mõõdetud või juhtpinge proportsionaalseks vooluks, mis sobib 4–20 mA vooluahelate ja kaugsensoriliidestega. Seade tagab stabiilse vooluallika ning on ette nähtud kasutamiseks protsessijuhtimises, mõõteriistades ja kaug analoogsignaali edastuses, kus on vajalik täpne vooluväljund ja väike triiv.

Eelised

XTR110KP pakub täppispinge-voolumuundust väikese temperatuuritriivi ja suure väljundvastavusega, võimaldades usaldusväärset tööd erinevates tööstustingimustes. Selle integreeritud disain vähendab väliste komponentide arvu ja lihtsustab ahela ühendamist 4–20 mA süsteemides. PDIP-16 korpus võimaldab hõlpsat käsitsemist ja lihtsat läbiviigumontaaži prototüüpimisel ja vanemate trükkplaatide disainides. Muundur toetab stabiilset vooluallikat anduritele ja saatjatele, parandades signaali terviklikkust pikkade kaabliühenduste korral.

Sobib

• 4–20 mA tööstuslike vooluahela saatjate jaoks
• Protsessijuhtimise ja automaatika signaalitöötluseks
• Kaugsensorite liidestamiseks ja kaug analoogsignaali edastuseks
• Mõõteriistadele, mis vajavad väikese triiviga vooluväljundeid

Peamised spetsifikatsioonid

• Funktsioon: pinge-voolumuundus (pingesisend proportsionaalseks vooluväljundiks)
• Väljundvahemik: kavandatud standardseks 4–20 mA ahela tööks
• Korpuse tüüp: PDIP-16 läbiviigukorpus lihtsaks prototüüpimiseks ja montaažiks
• Jõudlusnäitajad: täppismuundus väikese temperatuuritriivi ja stabiilse vooluallikaga
• Toite- ja vastavuspinge: toetab tööstuslikke ahela toitepingeid ja tagab piisava väljundvastavuse pikkade kaablite jaoks (täpsed pingevahemikud vt tootja andmelehelt)

Kasutusjuhend
