Satelliitantenn Televes S85QSD-Z

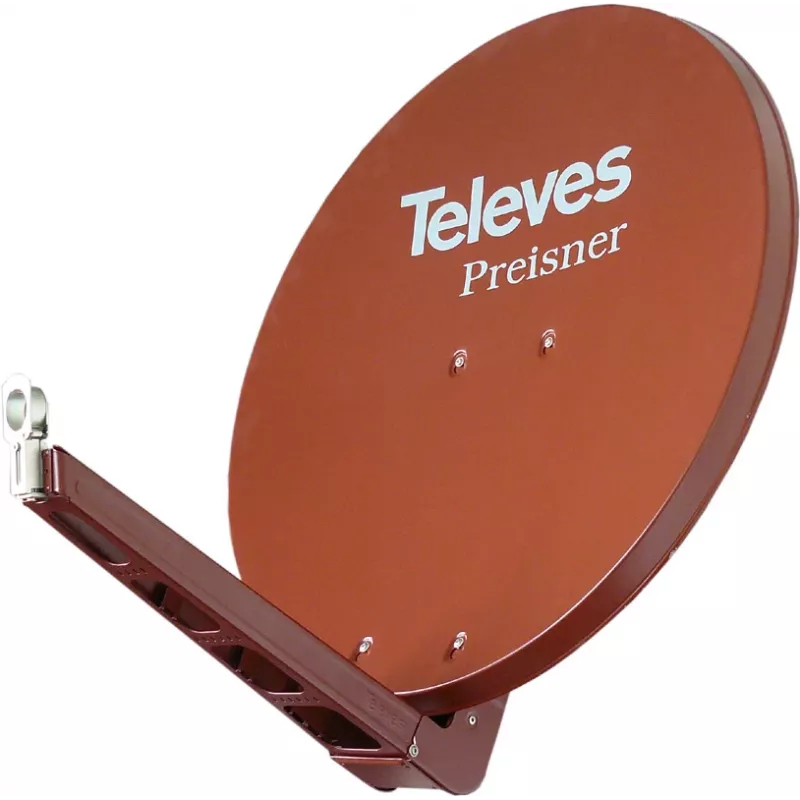

Televes S85QSD-Z satelliitantenn on suure võimendusega reflektor, mis on mõeldud vastuvõtuks sagedusalas 10,7–12,75 GHz. Töökindlast alumiiniumist valmistatud ja punase viimistlusega antenn tagab fokusseeritud signaalipüügi, mille võimendus on 39,5 dBi. Üldmõõtmetega 850 mm laiust ja 950 mm kõrgust ning netokaaluga 9,3 kg on antenn ette nähtud statsionaarseks välispaigaldiseks, kus on vajalik stabiilne satelliidivastuvõtt.

Eelised

Alumiiniumist reflektor ja karkass tagavad mehaanilise vastupidavuse ja ilmastikukindluse, hoides samas koostu oma suuruse kohta suhteliselt kerge. 39,5 dBi võimendus toetab tugevaid signaalitasemeid ja paremat ühenduse varu tüüpilistes Ku-sagedusala satelliidivastuvõtu stsenaariumides. Füüsilised mõõtmed ja disain võimaldavad täpset kiire fokusseerimist ja ühilduvust standardsete kinnitusdetailidega katusele, mastile või seinale paigaldamiseks.

Sobib

• Statsionaarseks elamu- või väikeärivastuvõtuks Ku-sagedusalas
• Paigaldamiseks katustele, mastidele või välisseintele otse koju (DTH) teenuste jaoks
• Kasutamiseks, kui on vaja suuremat võimendust, et kompenseerida kaugust või väiksemat transponderi võimsust

Peamised tehnilised andmed

• Sagedusala: 10,7–12,75 GHz (Ku-sagedusala)
• Võimendus: 39,5 dBi
• Materjal: alumiiniumist reflektor ja tugistruktuur
• Mõõtmed: ligikaudu 850 mm laiust × 950 mm kõrgust
• Kaal: ligikaudu 9,3 kg
• Viimistlus: värvitud/punane kate korrosioonikaitseks

Kasutamine

Paigaldage antenn kindlale mastile, katuse kronsteinile või seina toele, kasutades ühilduvaid kinnitusvahendeid. Joondage peegel mehaaniliselt sihtsatelliidi suunas, kasutades asimuudi- ja elevatsiooninäiturit, seejärel peenhäälestage joondust, jälgides signaali tugevust ja kvaliteeti vastuvõtjal või spektrimeetril. Veenduge, et kõik raadiosagedusühendused kasutavad sobivat koaksiaalkaablit ja ilmastikukindlaid F-tüüpi pistikuid või vajadusel adapterit. Kinnitage kindlalt kõik poldid ja maandusühendused, järgides kohalikke paigaldus- ja piksekaitse standardeid.

Soovitused

Pikaajalise usaldusväärse toimimise tagamiseks valige paigalduskoht, kus on selge vaateväli satelliidile ja minimaalne takistus. Kontrollige perioodiliselt reflektorit ja kinnitusvahendeid korrosiooni või lõdvenemise suhtes ning tagage korralik maandus. Kasutage sobivat madala kaoga koaksiaalkaablit ja kvaliteetseid pistikuid, et säilitada signaali terviklikkus antenni ja vastuvõtja vahel.
