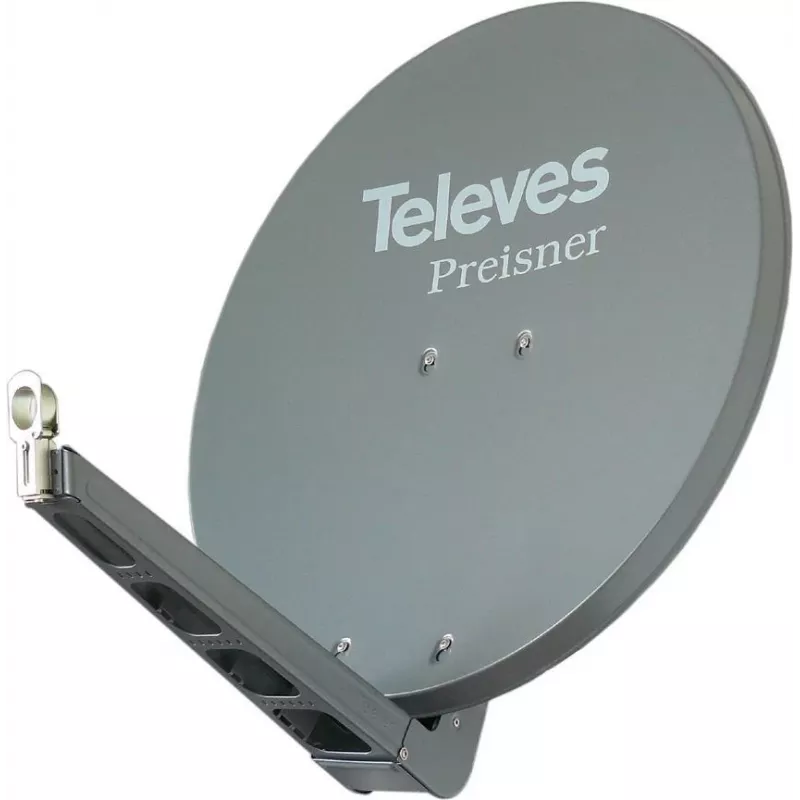

Satelliitantenn Televes S75QSD-G

Televes S75QSD-G satelliitantenn on paraboolne välipeegeldi, mis on mõeldud usaldusväärseks vastuvõtuks 10,7–12,75 GHz satelliidisagedusalas. Alumiiniumist konstruktsioon grafiitviimistlusega annab antennile suure võimenduse 38,5 dBi, säilitades samas kompaktse, ilmastikukindla vormi ja kogumassi 8,5 kg. Selle disain keskendub stabiilsele signaalikogumisele ühe taldriku või jaotuspaigaldiste jaoks, kus on vaja tugevat fokuseeritud vastuvõttu.

Eelised

Antenn pakub suurt võimendustaset, mis parandab signaali-müra suhet kaugete või nõrkade satelliitide puhul. Alumiiniumkonstruktsioon tagab mehaanilise tugevuse ja korrosioonikindluse, mis sobib pikaajaliseks välistingimustes kasutamiseks. Grafiitkate vähendab visuaalset peegeldust ja sulandub tavaliste katuse- ja mastipaigaldistega. Seadme kaal ja konstruktsioon võimaldavad turvalist kinnitamist tavaliste kronsteinidega, olles vastupidav deformatsioonile mõõduka tuule ja sademete korral.

Sobib (ülesanded / kasutusjuhud)

• Elamu katuse- või fassaadisatelliidivastuvõtt
• Väikesed äripaigaldised, mis vajavad ühe taldrikuga satelliidisignaale
• Signaalijaotussüsteemid, mis toidavad multiswitch-e või peajaamu
• Olemasolevate paraboolsete satelliiditaldrikute asendamine või uuendamine

Peamised spetsifikatsioonid

• Töösagedusvahemik: 10,7–12,75 GHz
• Võimendus: 38,5 dBi
• Materjal: Alumiiniumist peegeldi ja tugikonstruktsioon
• Viimistlus/värv: Grafiit
• Netokaal: 8,5 kg
• Vormitegur: Paraboolne taldrik välipaigalduseks

Kuidas kasutada

Paigaldage antenn sobivale mastile või seinakronsteinile, järgides kohalikke paigaldusstandardeid, tagades kindla mehaanilise ühenduse ja õige kõrgusnurga soovitud satelliidikaare jaoks. Ühendage madala kaoga koaksiaalkaabel sobiva kiiriti või LNB-seadmega ning suunake kaabel vastuvõtjate või jaotusseadmete juurde. Teostage nurga peenhäälestus satelliidiotsija või vastuvõtja signaalimõõturiga, et maksimeerida signaali kvaliteeti; võib olla vajalik asimuudi ja kõrgusnurga täpsem reguleerimine. Pärast joondamist pingutage kõik kinnitusdetailid ja ilmastikukindlustage kaabliühendused ja liitekohad.

Soovitused

Valige paigalduskoht, kust on takistusteta vaateväli satelliidile, vabana puudest, hoonetest ja muudest takistustest. Kasutage ilmastikukindlaid pistikuid ja hermeetikut väliste kaabliühenduste juures ning valige antenni töösagedusalaga ühilduvad koaksiaalkaablid ja LNB-komponendid. Püsipaigaldiste puhul tugeva tuulega piirkondades kaaluge masti täiendavat tugevdamist ja kinnitusdetailide perioodilist kontrolli.
