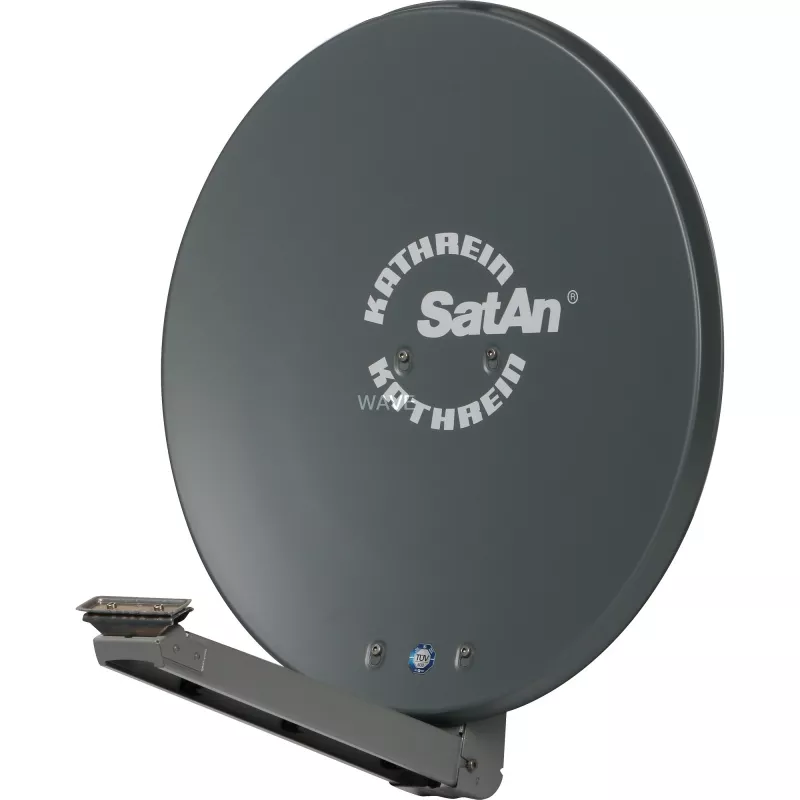

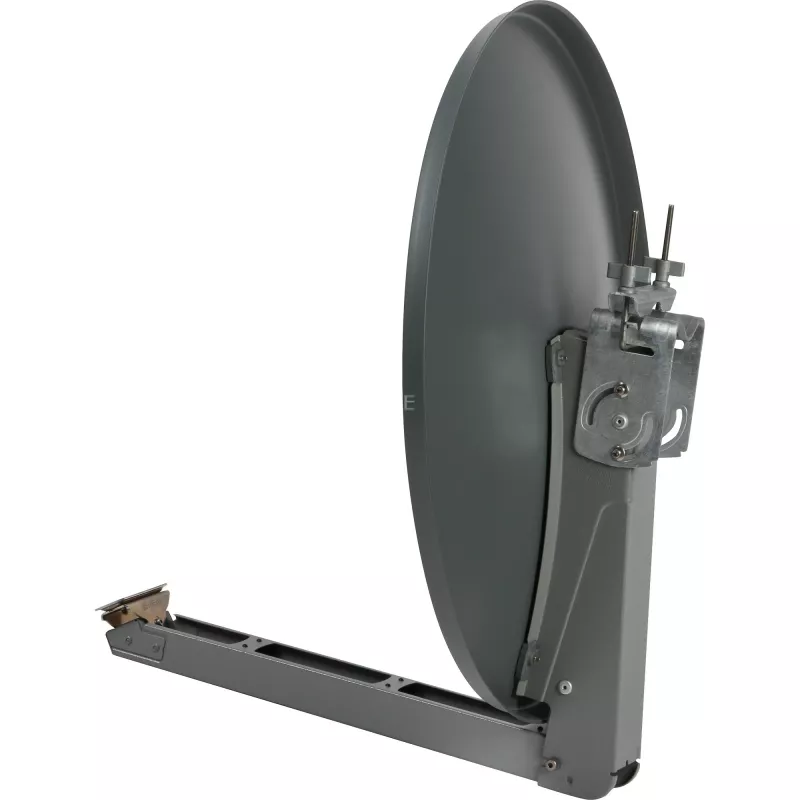

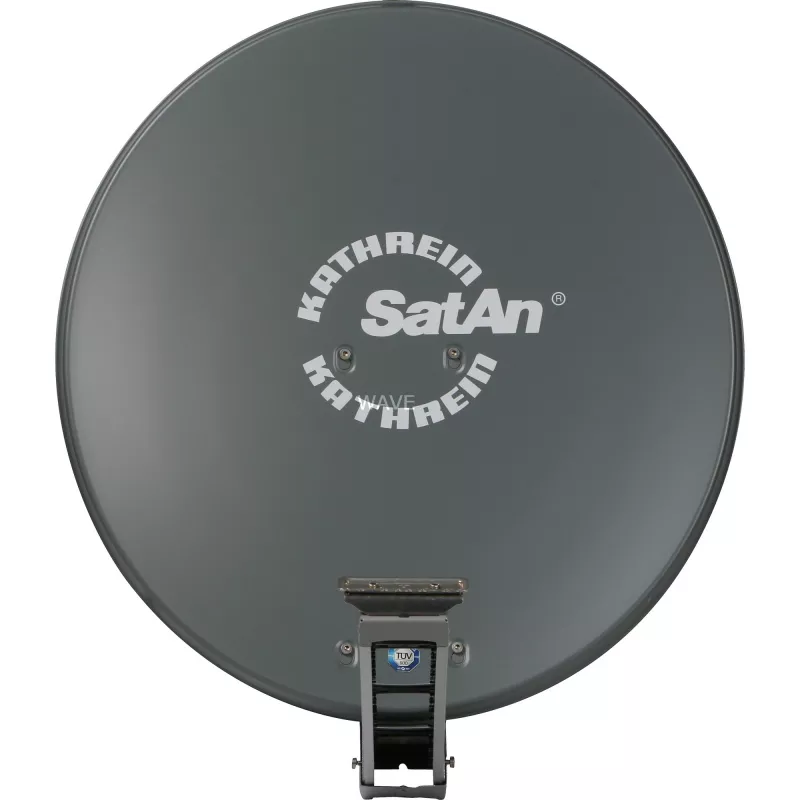

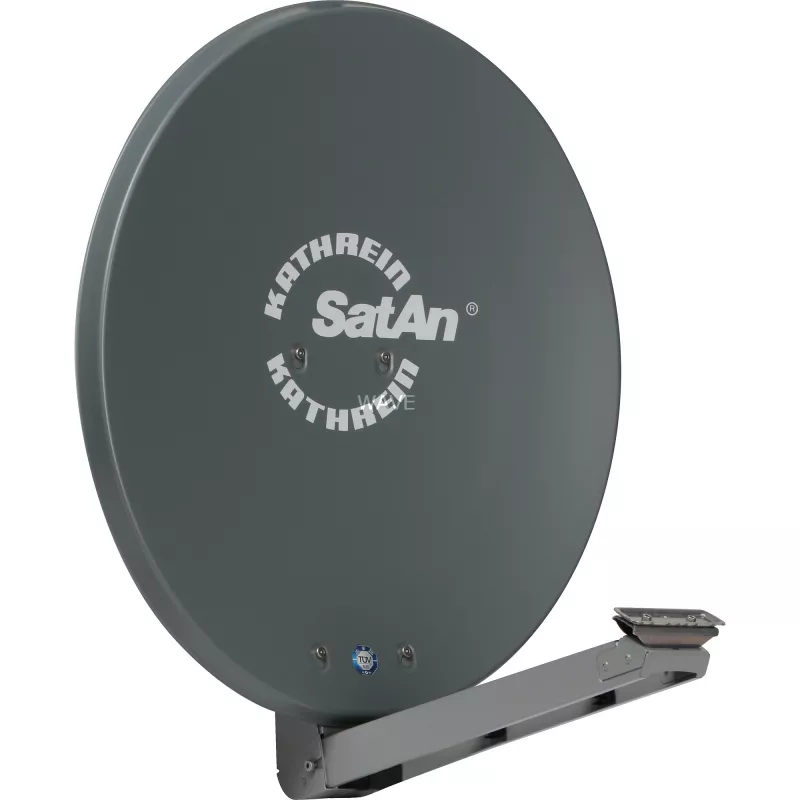

Satelliitantenn Kathrein CAS 80gr

Kathrein CAS 80gr satelliitantenn on kompaktne 75 cm reflektor, mis on mõeldud vastuvõtuks sagedusalas 10,70–12,75 GHz. Komplekti kuuluvad alumiiniumist pulbervärvitud reflektor, galvaniseeritud ja plastkattega kiiritussüsteemi tugi ning mastikinnitus. Kõik ühendused on korrosioonikindlast roostevabast terasest või tsingitud survvalandist. Antenn on saadaval grafiithallis, valges või punakaspruunis värvitoonis ja on TÜV disainikinnitatud.

Eelised

Disain pakub optimaalset elektritoimet minimaalsete mehaaniliste mõõtmetega tänu viltkiirituse paigutusele. Paigalduspingutust vähendavad täielikult eelmonteeritud seade, reflektori võtmeava kinnitussüsteem, standardiseeritud kuuskantavaga tsingitud survvalandist tiibmutrid, mõlemapoolsed kõrgusskaala ja kokkuklapitav funktsioon, mis minimeerib tugivarre mõõtmeid. Kaasas on kuumtsingitud terasest keermestatud klamber ja kaabliriputaja kuni kaheksale koaksiaalkaablile.

Sobib

• DVB-S/DVB-S2 satelliitsignaalide vastuvõtuks sagedusalas 10,70–12,75 GHz
• Ühe taldriku vastuvõtuks, kui ruum on piiratud või eelistatakse kompaktset reflektori
• Paigaldustele, mis vajavad korrosioonikindlat riistvara ja eelmonteeritud komponente
• Mitme kiirituse seadistustele: kaks universaalkiiritussüsteemi saab paigaldada, et vastu võtta satelliite, mis on teineteisest 3°–4° (nt ASTRA 19,2°/23,5°) või 6° (nt ASTRA/HOTBIRD) kaugusel, ilma lisakomponentideta

Olulised tehnilised andmed

• Sagedusala: 10,70–12,75 GHz
• Reflektori diameeter: 75 cm
• Kaal (ligikaudu): 6,7 kg
• Värvus: grafiithall (saadaval ka valge või punakaspruun)
• Materjal: alumiiniumreflektor (pulbervärvitud); kiiritustugi galvaniseeritud lehtterasest plastkattega
• Kaabliriputaja mahutavus: kuni 8 koaksiaalkaablit
• Kinnitus: TÜV disainikinnitatud

Kasutamine

Kinnitage mastikinnitus sobivale mastile, kasutades kuumtsingitud terasest keermestatud klambrit. Kinnitage eelmonteeritud reflektor võtmeava kinnitussüsteemiga ja pingutage ühendused kaasasolevate tsingitud survvalandist tiibmutritega. Kinnitage kiiritussüsteem kiiritustoele; kaabliriputaja mahutab kuni kaheksat koaksiaalkaablit. Kasutage mõlemal küljel asuvaid kõrgusskaala antenni kõrguse seadistamiseks ja reguleerige asimuuti, et suunata soovitud satelliidile. Pärast joondamist pingutage kõik kinnitusdetailid.

Soovitused

Kahe satelliidi vastuvõtuks, kui satelliidid on teineteisest muul kaugusel kui 3°–4° või 6°, lisage ZAS 90 mitme kiirituse adapterplaat. Kasutage korrosioonikindlat maandust ja järgige kohalikke paigaldusstandardeid. Kontrollige perioodiliselt ühenduste ja kinnituste korrosiooni või lõdvenemist.
