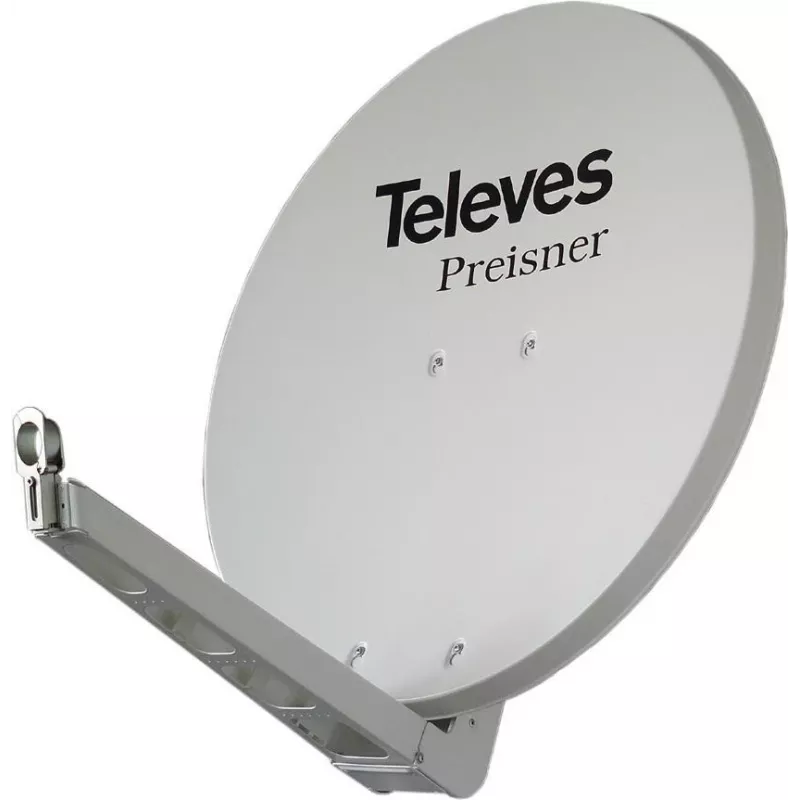

Satelliitantenn Televes S75QSD-W

Televes S75QSD-W satelliitantenn on 75 cm paraboolne reflektor, mis on ette nähtud Ku-sagedusala satelliidisignaalide vastuvõtmiseks. See on valmistatud vastupidavast alumiiniumist valge viimistlusega ja pakub suurt võimendust 38,5 dBi sagedusvahemikus 10,7–12,75 GHz. Selle reflektori suurus ja kuju on mõeldud fokuseeritud vastuvõtu ja stabiilse jõudluse tagamiseks kodu- ja väikestes kommertssatelliidipaigaldistes.

Eelised

Antenni alumiiniumkonstruktsioon tagab korrosioonikindluse ja vähese hooldusvajaduse, samas kui 75 cm läbimõõt tasakaalustab kompaktse suuruse suundvõimendusega, mis sobib paljudesse satelliidivastuvõtu stsenaariumitesse. Suur võimendus üle Ku-sagedusala parandab signaali-müra suhet ja vastuvõtu stabiilsust. Valge viimistlus annab neutraalse välimuse, mis sulandub erinevatesse väliskeskkondadesse ja paigaldustüüpidesse.

Sobib

• Kodu satelliittelevisiooni vastuvõtuks (Ku-sagedusala)
• Väikestesse äri- või ühiskondlikesse satelliidipaigaldistesse
• Püsivatesse välipaigaldistesse katustel, seintel või mastidel
• Piirkondadesse, kus on vaja kompaktseid taldrikuid suure suundvõimendusega

Peamised tehnilised andmed

• Sagedusvahemik: 10,7–12,75 GHz (Ku-sagedusala)
• Võimendus: 38,5 dBi
• Reflektori läbimõõt: 75 cm
• Materjal: alumiiniumist reflektor ja tugikomponendid
• Värvus: valge
• Disain: paraboolne reflektor suundvastuvõtuks

Kasutusjuhend

Paigaldage antenn stabiilsele alusele nagu mast, post, katusekinnitusklamber või seinakinnitus, tagades, et reflektori ja satelliidi orbitaalasendi vahel on vaba vaateväli. Monteerige ja kinnitage kinnitusriistvara vastavalt tootja mehaanilistele juhistele, joondage asimuut ja elevatsioon satelliidileidja või signaalimõõtja abil ning ühendage toide või LNB koaksiaalkaabliga vastuvõtja külge. Pärast esialgset joondamist viimistlege taldriku asend maksimaalse signaalitaseme saavutamiseks ja pingutage kõik kinnitusdetailid liikumise vältimiseks.

Soovitused

Paigutage antenn kohta, kus see on kaitstud sagedaste füüsiliste takistuste eest, ja vähendage läheduses asuvaid peegeldavaid pindu, mis võivad põhjustada mitmeteelist levi. Kasutage ilmastikukindlaid koaksiaalpistikuid ja tihendage avatud ühendused niiskuse sissetungi vältimiseks. Tugeva tuule või lumekoormusega piirkondades veenduge, et kinnitusriistvara ja tugistruktuur vastavad kohalikele tingimustele, ning kontrollige regulaarselt taldrikut ja kinnitusi korrosiooni või nihke suhtes.
