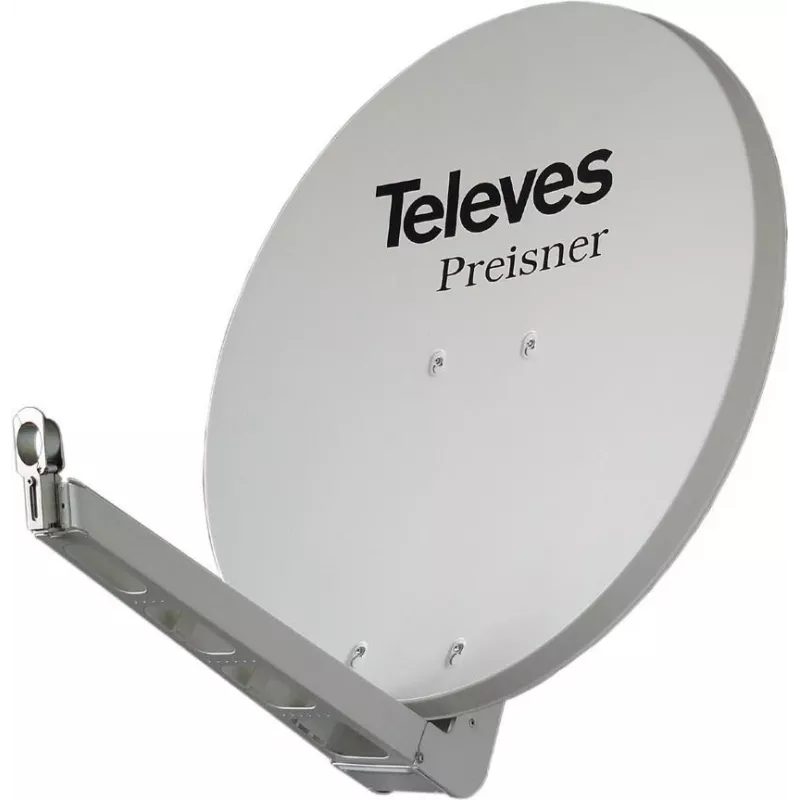

Satelliitantenn Televes S85QSD-W

Televes S85QSD-W satelliitantenn on mõeldud fikseeritud satelliidivastuvõtuks sagedusalas 10,7–12,75 GHz. Valmistatud vastupidavast alumiiniumist, läbimõõduga 85 cm ja sügavusega 1,5 mm, pakub see paraboolreflektor nominaalset võimendust 39,5 dBi. Selle hall ja valge viimistlus on mõeldud sulanduma elamu- ja väikeäriruumide paigaldistesse, tagades samal ajal stabiilse jõudluse Ku-sagedusala satelliidisignaalide jaoks.

Eelised

Antenni alumiiniumkonstruktsioon pakub tasakaalu tugevuse ja korrosioonikindluse vahel, hoides samal ajal kaalu paigaldamiseks hallatavana. Kõrge nominaalne võimendus 39,5 dBi parandab signaali püüdmist geostatsionaarsetelt satelliitidelt kogu Ku-sagedusalas, vähendades vajadust mitme LNB seadistamise järele. 85 cm taldriku suurus tagab parema vastuvõtumarginaali võrreldes väiksemate taldrikutega ning värvitud viimistlus aitab kaitsta pinda ilmastikumõjude eest ja vähendab visuaalset mõju fassaadidele.

Sobib

• Elamu satelliit-TV vastuvõtuks Ku-sagedusalas
• Väikestesse äri- või mitmekorterilistesse paigaldistesse, mis vajavad usaldusväärset ühe taldriku lahendust
• Olemasolevate 85 cm klassi taldrikute asendamiseks või uuendamiseks väiksematelt antennidelt
• Paigaldistesse, kus eelistatakse kompaktset suure võimendusega reflektorit kitsamate vastuvõtumarginaalide jaoks

Peamised tehnilised andmed

• Töösagedusvahemik: 10,7–12,75 GHz (Ku-sagedusala)
• Nominaalne võimendus: 39,5 dBi
• Reflektori läbimõõt: 85 cm
• Reflektori sügavus: 1,5 mm
• Materjal: alumiiniumreflektor ja tugistruktuur
• Viimistlus: hall ja valge värvitud pind ilmastikukaitseks

Kasutamine

Paigaldage taldrik kindlale mastile või seinaklambrile sobivate joondustööriistadega. Suunake antenn sihtsatelliidi orbiidipositsiooni poole ja peenhäälestage asimuuti ja kõrgust, jälgides vastuvõtja signaali tugevust ja kvaliteeti. Kasutage Ku-sagedusalale mõeldud ühilduvat LNB-d ning veenduge, et kasutatakse madala kao koaksiaalkaablit ja korralikult pingutatud F-tüüpi pistikuid, et minimeerida signaali halvenemist. Kontrollige mehaanilist stabiilsust ja pingutage kinnitusdetailid pärast lõplikku joondamist uuesti.

Soovitused

Parima vastuvõtu saavutamiseks tehke joondamine selge ilmaga ning kasutage täpseks häälestamiseks signaalimõõtjat või vastuvõtja diagnostikat. Kontrollige perioodiliselt taldrikut ja kinnitusvahendeid korrosiooni või liikumise suhtes ning eemaldage praht või lumi, mis võib reflektori pinda varjata. Ranniku- või tugevalt korrodeerivas keskkonnas paigaldamisel kaaluge täiendavaid kaitsemeetmeid metallpindade liideste jaoks, et pikendada kasutusiga.
