Satelliitantenn Kathrein CAS 80ro Red

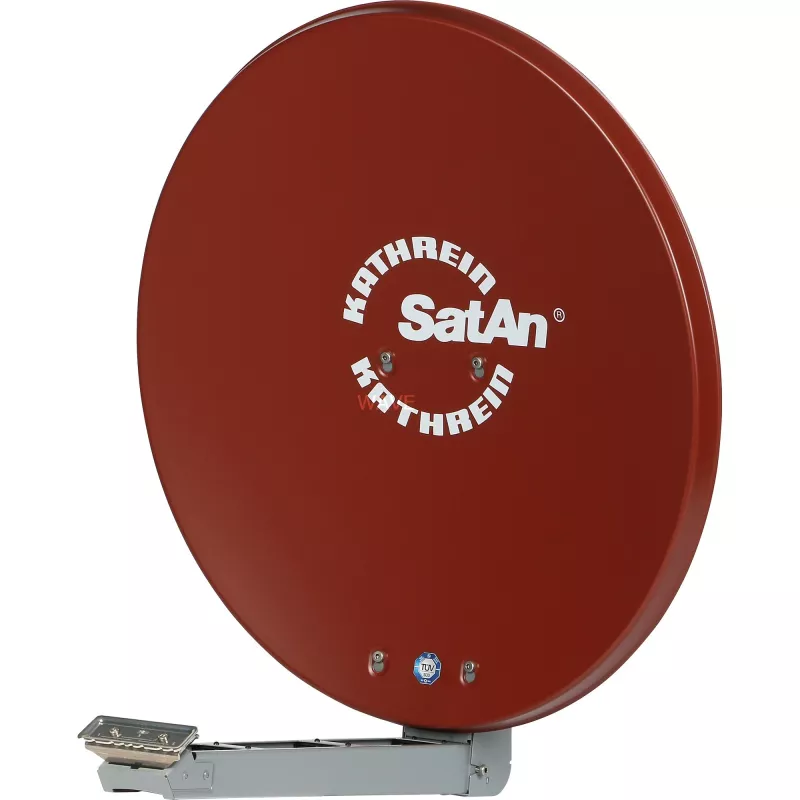

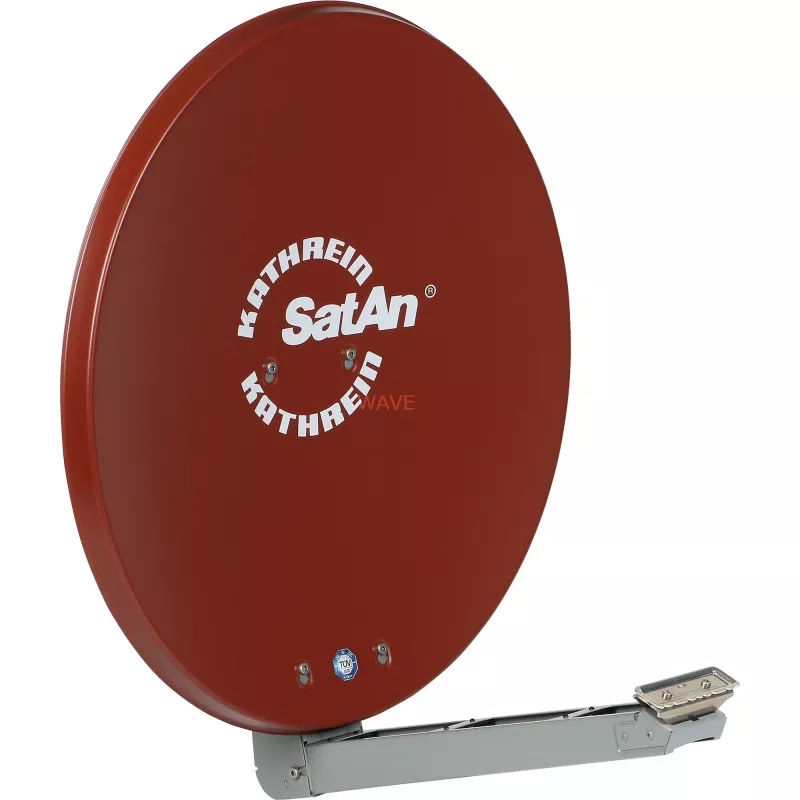

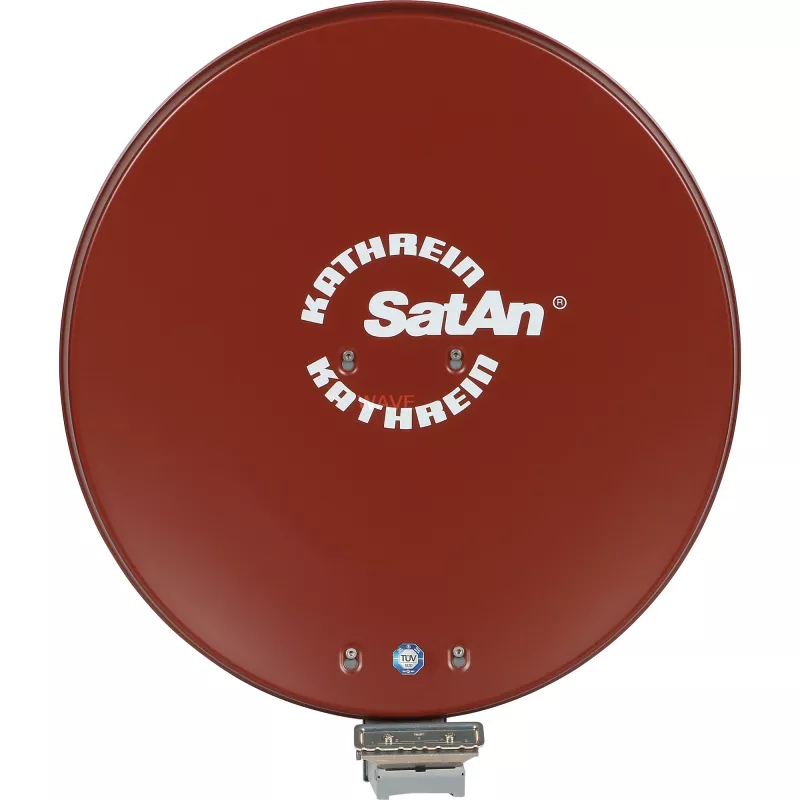

Kathrein CAS 80ro satelliitantenn on kompaktne 80 cm reflektorantenn, mis on mõeldud usaldusväärseks vastuvõtuks sagedusvahemikus 10,70–12,75 GHz. Antennil on 75 cm efektiivne läbimõõt, pulbervärvitud alumiiniumreflektor ja töökindel tugikonstruktsioon ning see tarnitakse eelmonteeritult kiireks paigaldamiseks. See on saadaval punakaspruunina (punane), nagu näidatud, ja on TÜV disainiga heaks kiidetud.

Eelised

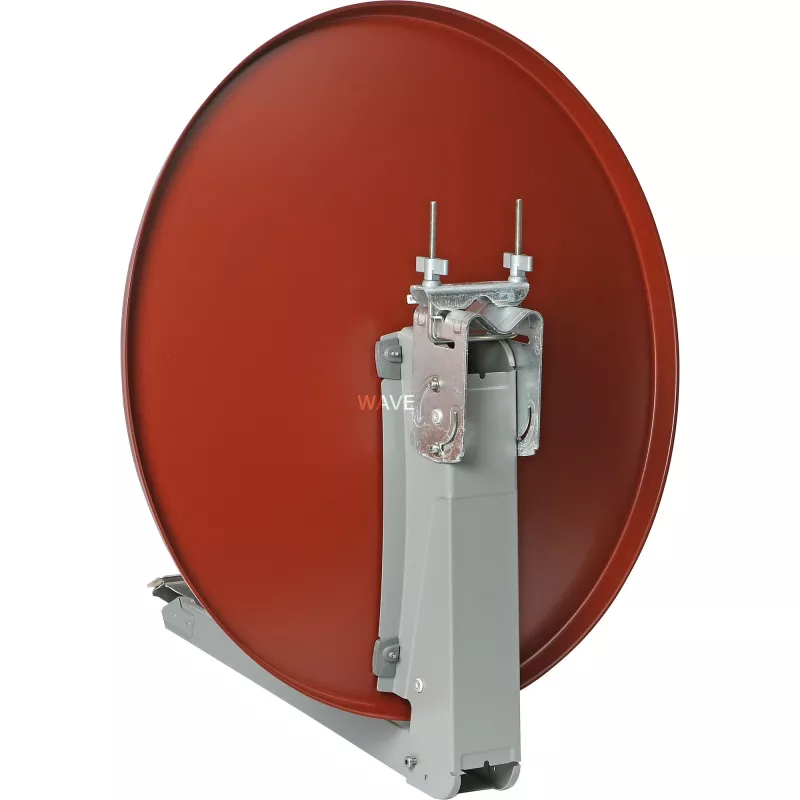

Antenn ühendab pulbervärvitud alumiiniumreflektori tsingitud, plastikuga kaetud kiiritaja ja mastitoega ning korrosioonikindlate pistikutega, tagades pikaajalise vastupidavuse. Kuumtsingitud terasest keermestatud klamber ja kaablikinnitus kuni kaheksale koaksiaalkaablile lihtsustavad kaabeldamist ja paigaldamist. Reflektor kasutab ofset-kiirituse konstruktsiooni, et pakkuda optimaalset elektrilist jõudlust kompaktsete mehaaniliste mõõtmetega ning seade tarnitakse suures osas eelmonteeritult, et vähendada paigaldusaega.

Sobib

• Koduseks satelliidivastuvõtuks (ühepereelamute paigaldised)
• Mitme kiiritusega seadistusteks kahe satelliidi vastuvõtmiseks, mis asuvad teineteisest 3°–6° kaugusel (valikulise mitme kiirituse plaadiga, kui vaja)
• Paigaldamiseks mastidele või postidele, kasutades standardiseeritud kuuskantkinnitusi

Peamised tehnilised andmed

• Sagedusvahemik: 10,70–12,75 GHz
• Efektiivne reflektori läbimõõt: 75 cm
• Üldlaius: 750 mm; maksimaalne kõrgus: 884 mm
• Kaal (pakend): 8 kg; toote kaal kirjas: 6,7 kg
• Materjalid: pulbervärvitud alumiiniumreflektor; tsingitud plekist terasest kiiritajatugi plastikkattega; roostevabast terasest ja tsink-survevalust pistikud
• Kaablimaht: kinnitus kuni 8 koaksiaalkaablile
• Värvus: punakaspruun (punane)
• Kinnitused: TÜV disainiga heaks kiidetud

Kasutamine

Paigaldage eelmonteeritud antenn sobivale mastile või postile, kasutades keermestatud klambrit ja standardiseeritud kuuskantkinnitusi. Kinnitage kiiritussüsteem(id) tugiõlale, kasutades kaasasolevaid tsink-survevalust tiibmutreid ja reflektori võtmeauku kinnitussüsteemi. Juhtige koaksiaalkaablid kaablikinnitusse ja ühendage need LNB(de)ga. Seadke antenn soovitud satelliidi/satelliitide suunas, kasutades tugiõla mõlemal küljel olevat kõrgusskaalat, ning peenhäälestage asimuuti ja kõrgust parima signaalikvaliteedi saavutamiseks.

Soovitused

Kahe satelliidi signaalide vastuvõtmiseks, mis asuvad teineteisest 3°–4° (näiteks ASTRA 19,2° ja 23,5°) või umbes 6° (nt ASTRA ja HOTBIRD) kaugusel, paigaldage kaks universaalset kiiritussüsteemi otse poomile; muude satelliidikombinatsioonide jaoks kasutage ZAS 90 mitme kiirituse adapterplaati. Veenduge, et kõik pistikud on pingutatud ja ilmastikukindlad ning mast on kindlalt kinnitatud enne lõplikku joondamist.
