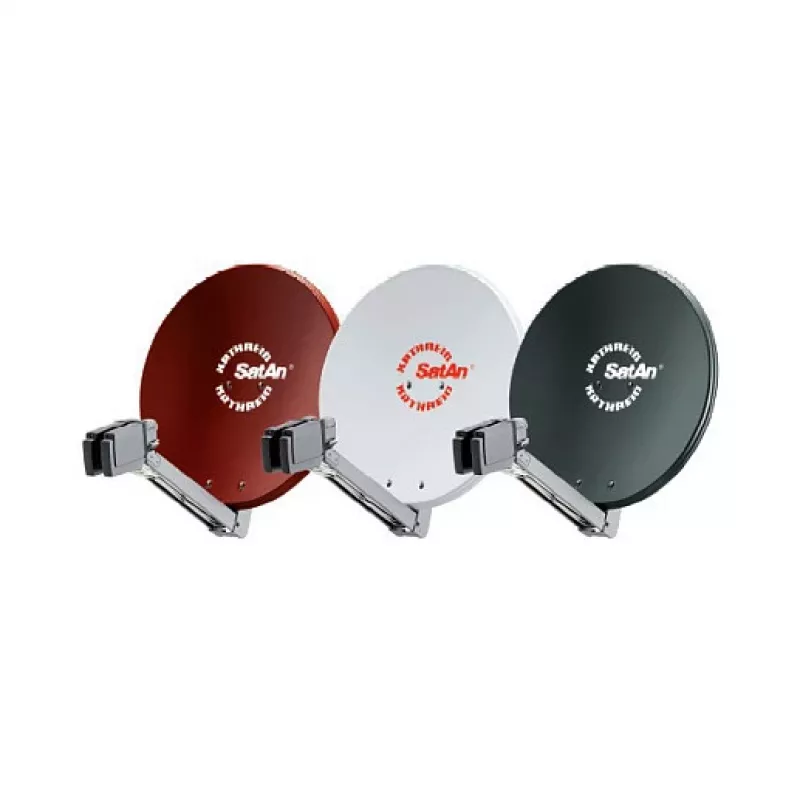

Satelliitantenn Kathrein CAS 80ws

Kathrein CAS 80ws on kompaktne satelliitantenn läbimõõduga 75 cm ja sagedusvahemikuga 10,70–12,75 GHz. Reflektor on valmistatud pulbervärvitud alumiiniumist ning toitesüsteem ja mastitoed on valmistatud tsingitud terasplekist plastikkattega. Kõik ühendused on korrosioonikindlad ning antenn sisaldab kaablihoidjat kuni kaheksale koaksiaalkaablile. See on saadaval grafiithallis, valges või punakaspruunis ja on TÜV disainikinnitusega.

Eelised

CAS 80ws tarnitakse täielikult eelmonteeritult kiireks paigaldamiseks ning sellel on reflektori võtmeaugukinnitussüsteem, standardse kuuskantmõõduga tsink-survevalu tiibmutrid ja mõlemal küljel asuvad kõrgusskaalad. Selle ofset-toite disain tagab hea elektrilise jõudluse kompaktsetes mehaanilistes mõõtmetes, samas kui kuumtsingitud terasest keermestatud klambrid ja roostevabast terasest ühendused tagavad pikaajalise korrosioonikindluse. Allaklapitav funktsioon vähendab tugiõla mõõtmeid ja lihtsustab käsitsemist.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage eelmonteeritud CAS 80ws sobivale mastile või seinaklambrile, kasutades keermestatud klambrit. Kasutage reflektori võtmeaugukinnitussüsteemi ja tsink-survevalu tiibmutreid taldriku kinnitamiseks; reguleerige asimuuti ja kõrgust, kasutades standardseid kuuskantliitmikke ja mõlemal küljel asuvaid kõrgusskaalasid. Ühendage kuni kaheksa koaksiaalkaablit integreeritud kaablihoidjasse ja suunake need mööda masti, kasutades plastikkattega tugesid. Kahe satelliidi, mis asuvad üksteisest 3°–4° või 6° kaugusel, mitme toite vastuvõtuks paigaldage kaks universaalset toitesüsteemi noolele; muude satelliidikombinatsioonide korral kasutage vastavalt vajadusele ZAS 90 mitme toite adapterplaati.

Soovitused

Paigaldage antenn stabiilsele mastile või seinale, kust avaneb takistusteta vaade lõunataevale (Euroopas), ja kontrollige joondust satelliidiotsijaga. Kasutage korrosioonikindlat kinnitusriistvara, kui paigaldate ranniku lähedal, ning järgige kohalikke ohutus- ja paigalduseeskirju. Kui võtate vastu ebatavalise vahega satelliite, kontrollige enne teise toite paigaldamist, kas ZAS 90 adapterplaati on vaja.
