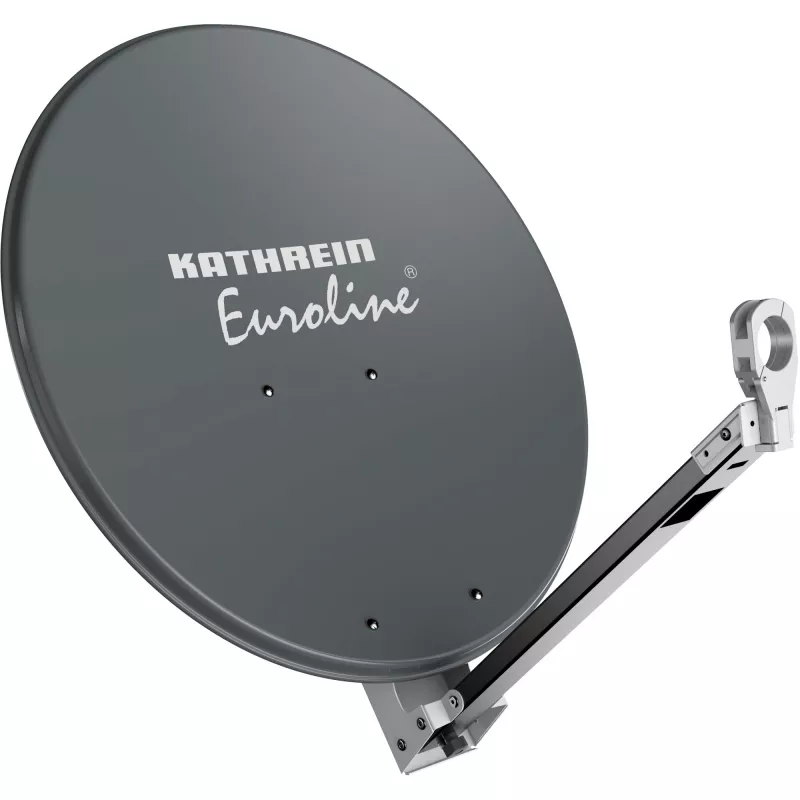

Satelliidiantenn Kathrein KEA 650/G

Kathrein KEA 650/G satelliidiantenn on suure võimendusega reflektor, mis on mõeldud usaldusväärseks vastuvõtuks 10,7–12,75 GHz satelliidisagedusalas. Võimendusega 36 dBi ja tõusunurga võimalusega 0° kuni 80° sobib KEA 650/G mitmesugusteks paigaldusstsenaariumideks, sealhulgas madalate ja kõrgete tõusunurkadega satelliitide jaoks. Antenni grafiitviimistlus ja kompaktne 4,5 kg mass ühendavad praktilise käsitsemise ilmastikukindla konstruktsiooniga fikseeritud satelliidivastuvõtusüsteemide jaoks.

Eelised

Antenn tagab stabiilse ja suure võimendusega signaali kogu Ku-sagedusala vastuvõtuvahemikus (10,7–12,75 GHz), võimaldades nõrkade või kaugete transponderite ühtlast vastuvõttu. Lai tõusunurga vahemik lihtsustab joondamist ja muudab seadme kohandatavaks paljudesse geograafilistesse asukohtadesse ja kinnituspositsioonidesse. Kerge konstruktsioon 4,5 kg ja korrosioonikindel grafiitvälispind vähendavad konstruktsioonikoormust ja hooldusvajadust katusele või postile paigaldamisel.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Paigaldage Kathrein KEA 650/G sobiva reitinguga postile või kronsteinile, veendudes, et konstruktsioon suudab toetada 4,5 kg antenni ja kohalikke tuulekoormusi. Joondage reflektor sihtsatelliidi suunas, kasutades asimuudi, tõusunurga ja kalde reguleerimist; lai 0°–80° tõusunurga vahemik võimaldab sihtimist peaaegu horisondi lähedalt kuni peaaegu seniidil asuvate satelliitideni. Ühendage kiiriti ja koaksiaalkaabel vastuvõtjasüsteemiga, kasutades pistiku juures asjakohast ilmastikukindlust. Teostage signaalitaseme läbivaatus ja peenhäälestage antenni suund optimaalse kandelaine-müra suhte ja minimaalse bitiveamäära saavutamiseks.

Soovitused

Stabiilse pikaajalise jõudluse tagamiseks kasutage korrosioonikindlat kinnitusvahendit ja tihendage kaabli sisenemispunktid niiskuse vastu. Avatud kohtadesse paigaldamisel kontrollige tuule- ja piksekaitse kohalikke eeskirju ning kaaluge professionaalset joondamist mitme LNB-ga või mitme operaatori konfiguratsioonide puhul.
