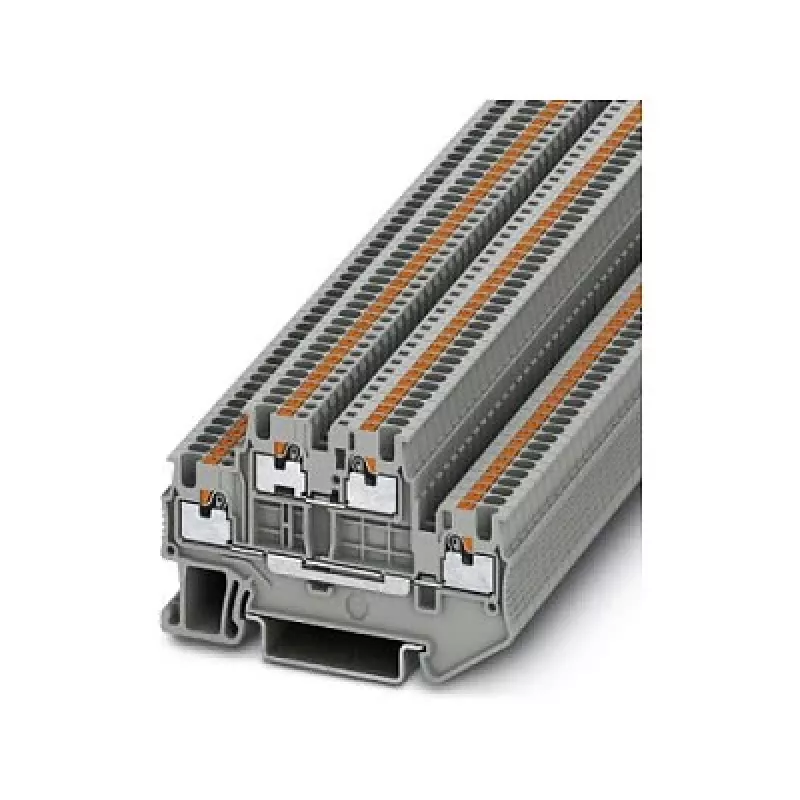

Phoenix PTTB 1,5/S kahetasandiline klemmliist, push-in, 1.5mm², hall

Kahetasandiline klemmliist push-in ühendustehnoloogiaga, loodud suure tihedusega juhtmestiku jaoks juhtimiskappides ja jaotuskarpides. See Phoenix PTTB 1,5/S pakub nelja push-in ühenduspunkti kahel tasandil, võimaldades ruumisäästlikku signaali- ja toitejaotust kuni 17,5 A ja 500 V. Tööriistavaba push-in disain võtab vastu täis- ja keerdunud juhtmeid ristlõikega 0,14 kuni 1,5 mm², vähendades oluliselt paigaldusaega võrreldes kruviklemmidega.

Eelised

Kahetasandiline disain kahekordistab juhtmestiku tiheduse DIN-siini, säästes väärtuslikku kapi ruumi. Push-in ühendused võimaldavad jäikade juhtmete või painduvate juhtmete otsikutega otse sisestamist – ilma tööriistadeta. Hall polüamiidist korpus on halogeenivaba ja UL 94 V0 klassiga, tagades tuleohutuse ja vastupidavuse karmides tööstuskeskkondades. Selged märgistusalad igal tasandil lihtsustavad vooluahela tuvastamist ja hooldust.

Sobib kasutamiseks

• Juhtpaneelide ehitajatele, kes vajavad kompaktseid suure tihedusega klemmliiste
• Masinaehitajatele, kes ühendavad andureid, täiturmehhanisme ja PLC I/O signaale
• Tööstusautomaatikasüsteemidele, mida sageli ümber konfigureeritakse
• Rakendustele, mis nõuavad vibratsioonikindlaid ja hooldusvabasid ühendusi

Peamised tehnilised andmed

• Tüüp: Kahetasandiline klemmliist
• Ühendus: Push-in
• Nimiristlõige: 1,5 mm²
• Positsioone: 4 (2 igal tasandil)
• Nimipinge: 500 V (IEC)
• Nimivool: 17,5 A
• Paigaldus: DIN-siini NS 35/7,5 või NS 35/15
• Töötemperatuur: -60 °C kuni +105 °C
• Sertifikaadid: UL, cUL, VDE, EAC

Soovitused

Optimaalseks tööks kasutage painduvate juhtmete puhul otsikuid ja veenduge, et DIN-siini otsapiirikud on õigesti paigaldatud. Segapingeliste paigaldiste puhul kasutage koos Phoenixi otsakatete ja vaheseintega, et säilitada vajalikud vahemaad.
