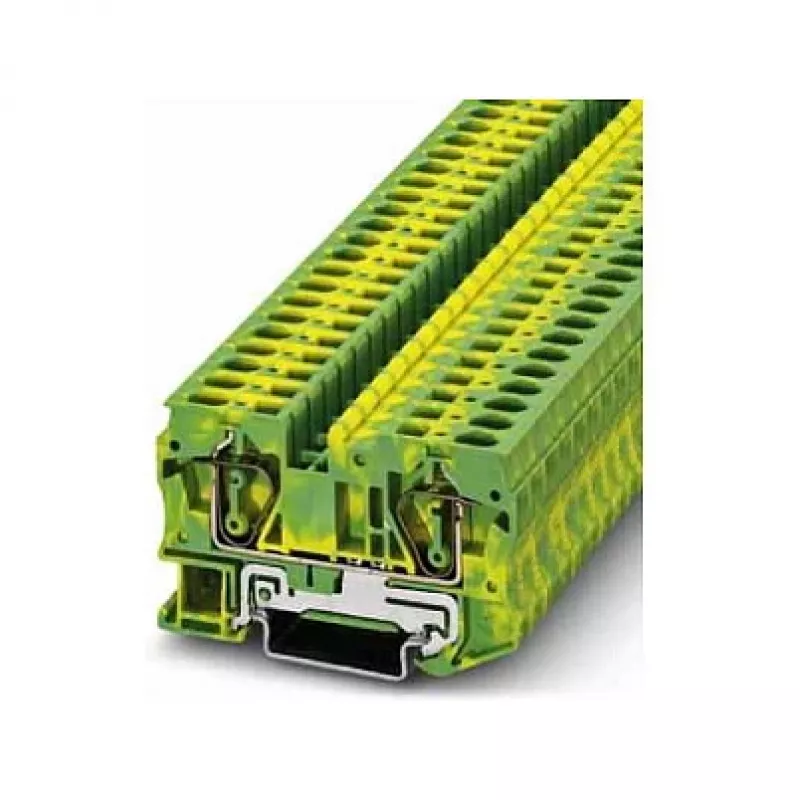

Phoenix Contact ST 6-PE Kaitsejuhi klemm, vedruhülsiga, roheline-kollane, 6mm², DIN-liistule

Tööstuslikes juhtpaneelides on usaldusväärne maandus mitte valikuline, vaid ohutusnõue. Phoenix Contact ST 6-PE kaitsejuhi klemm tagab turvalise ja vibratsioonikindla ühenduse kuni 6 mm² ristlõikega kaitsjuhtidele. Selle vedruhülsitehnoloogia välistab vajaduse perioodilise järelpingutamise järele, tagades vähese hooldusvajadusega töö isegi karmides tingimustes. Roheline-kollane korpus identifitseerib selgelt PE-funktsiooni, vähendades paigaldus- ja kontrollivigade riski.

Kellele see on mõeldud

Elektriinseneridele, paneeliehitajatele ja hooldustehnikutele, kes töötavad DIN-liistuga koostudega tööstusautomaatikas, elektrijaotuses ja hooneinfrastruktuuris. See klemm on ideaalne rakendusteks, mis nõuavad kompaktset, suure voolutugevusega PE-ühendust, millel on tööriistavaba suruühendus täisjuhtmetele või otsikuga keerdjuhtmetele.

Peamised omadused

• Vedruhülsiga ühendussüsteem: suruühendus täis- ja otsikuga juhtmetele, eritööriistu pole vaja
• Mõeldud 6 mm² nimiristlõikele, toetab kuni 10 mm² täisjuhtmeid
• Suur voolutaluvus: 41 A (IEC) ja 1000 V nimipinge
• Roheline-kollane isoleerkorpus leegiaeglustavast polüamiidist (UL 94 V0)
• Paigaldatav standardsele 35 mm DIN-liistule (NS 35/7.5 ja NS 35/15)
• Laia töötemperatuuri vahemik: -60 °C kuni +105 °C
• Kaks ühenduspunkti ja integreeritud PE-jalg otseseks maandamiseks liistule
• Eemalduspikkus 12 mm ühtlaseks ja usaldusväärseks ühenduseks

Tehnilised andmed

• Bränd: Phoenix Contact
• Mudel: ST 6-PE
• MPN: 3031500
• EAN: 4017918186968
• Ühendustehnoloogia: Vedruhüls (suruühendus)
• Nimiristlõige: 6 mm²
• AWG: 10
• Ühenduste arv: 2 (pluss PE-jalg)
• Positsioonide arv: 1
• Värv: Roheline-kollane
• Paigaldusviis: DIN-liist (NS 35/7.5, NS 35/15)
• Isoleermaterjal: Polüamiid (PA)
• Süttivusklass: UL 94 V0
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 41 A
• Nimilöögipinge: 8 kV
• Eemalduspikkus: 12 mm
• Min. täisjuhtme ristlõige: 0,2 mm²
• Max. täisjuhtme ristlõige: 10 mm²
• Min. keerdjuhtme ristlõige: 0,2 mm²
• Max. keerdjuhtme ristlõige: 6 mm²
• Min. juhtme ristlõige (plastotsikuga): 0,25 mm²
• Max. juhtme ristlõige (plastotsikuga): 6 mm²
• Töötemperatuur: -60 °C kuni 105 °C

Näpunäited

Keerdjuhtmete puhul ilma otsikuta avage vedruklamber kruvikeerajaga enne sisestamist. Veenduge, et DIN-liist on korralikult maandatud, et PE-ahel oleks suletud. Plastotsikuga otsikute kasutamisel kontrollige, et otsik ei segaks kinnitusala. Kontrollige regulaarselt klemmi ülekuumenemise või värvimuutuse märke, eriti suure voolutugevusega rakendustes.
