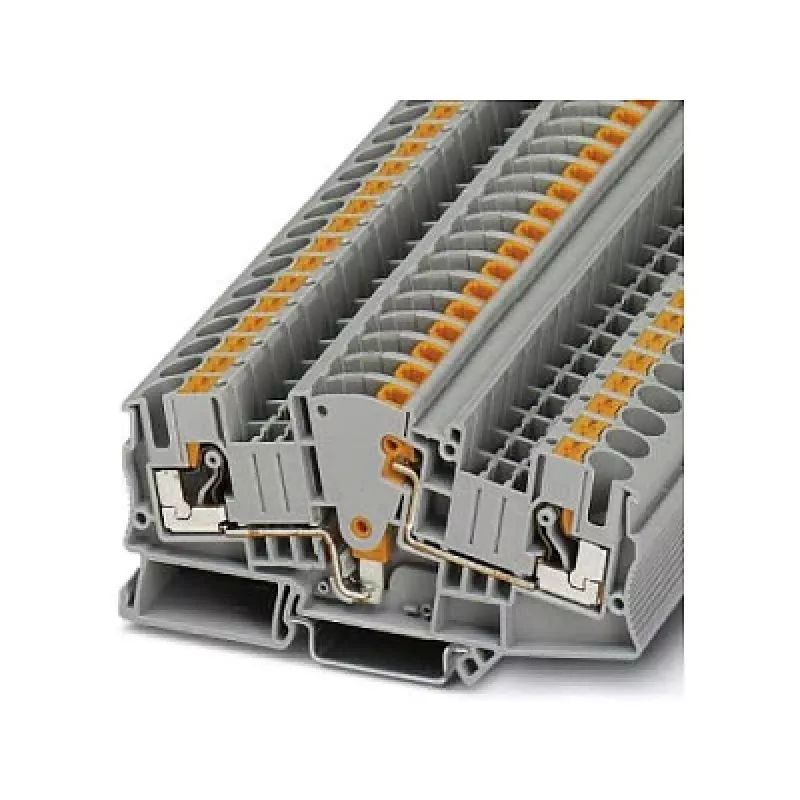

Phoenix Contact PTME 6 Messwandler-Trennklemme Push-in lahutuslülitusega klemmliist, 1000 V, 41 A, 6 mm², hall

Loodud kõrgepingeliste mõõte- ja isoleerimisülesannete jaoks, pakub Phoenix Contact PTME 6 Messwandler-Trennklemme nimilöökpinget 8 kV ja nimipinget 1000 V, tagades robustse jõudluse nõudlikes tööstuskeskkondades. See push-in lahutuslülitusega klemmliist talub kuni 41 A ja võtab vastu juhte kuni 10 mm² täisjuhtmeid, muutes selle mitmekülgseks valikuks trafo- ja voolutrafode ahelates.

Ülevaade

PTME 6 on ühetasandiline, ühepotentsiaaliga klemmliist kolme push-in ühendusega. Integreeritud lahutuslükand võimaldab ohutut ja tööriistavaba vooluahela isoleerimist, samas kui 4 mm testpesa võimaldab mugavat mõõtmist ja testimist ilma juhtmeid lahti ühendamata. Hall polüamiidkorpused on halogeenivabad ja leegiaeglustavad (UL 94 V0), tagades pikaajalise töökindluse.

Mis paistab silma

• Suur voolutaluvus: 41 A nimivool 6 mm² nimiristlõikega.
• Lai juhtmevalik: võtab vastu täisjuhtmeid 0,5–10 mm² ja keerdjuhtmeid 0,5–6 mm² (AWG 20–8).
• Tööriistavaba push-in ühendus: vähendab juhtmestamise aega ja tagab vibratsioonikindla kontakti.
• Integreeritud lahutuslükand: võimaldab kiiret isoleerimist testimiseks või hoolduseks.
• Testpesa: 4 mm läbimõõt standardsete testpistikute jaoks, lihtsustades diagnostikat.
• Robustne disain: töötemperatuur -60 °C kuni 105 °C, saasteaste 3, ülepingekategooria III.
• Paindlik paigaldus: sobib DIN-liistule NS 35/7.5 ja NS 35/15.

Tehnilised andmed

• Ühendusmeetod: Push-in ühendus
• Ühenduste arv: 3
• Potentsiaalide arv: 1
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 41 A
• Nimiristlõige: 6 mm²
• Juhi ristlõige, täisjuhe: 0,5 mm² – 10 mm²
• Juhi ristlõige, keerdjuhe: 0,5 mm² – 6 mm²
• Juhi ristlõige, AWG: 20 – 8
• Eemalduspikkus: 10 mm
• Isolatsioonimaterjal: PA (polüamiid)
• Värv: hall
• Paigaldustüüp: DIN-liist NS 35/7.5, NS 35/15
• Töötemperatuur: -60 °C ... 105 °C
• Saasteaste: 3
• Ülepingekategooria: III
• Nimilöökpinge: 8 kV
• Süttivusklass (UL 94): V0
• Lahutustüüp: lahutuslükand
• Testühendus: testpesa 4 mm

Meie hinnang

PTME 6 ühendab kõrged elektrilised näitajad kasutajasõbraliku push-in tehnoloogia ja praktilise lahutusfunktsiooniga. Selle lai juhtmevalik ja vastupidav konstruktsioon muudavad selle suurepäraseks valikuks mõõte- ja isoleerimisrakendustes juhtimiskilpides ja energiajaotussüsteemides.
