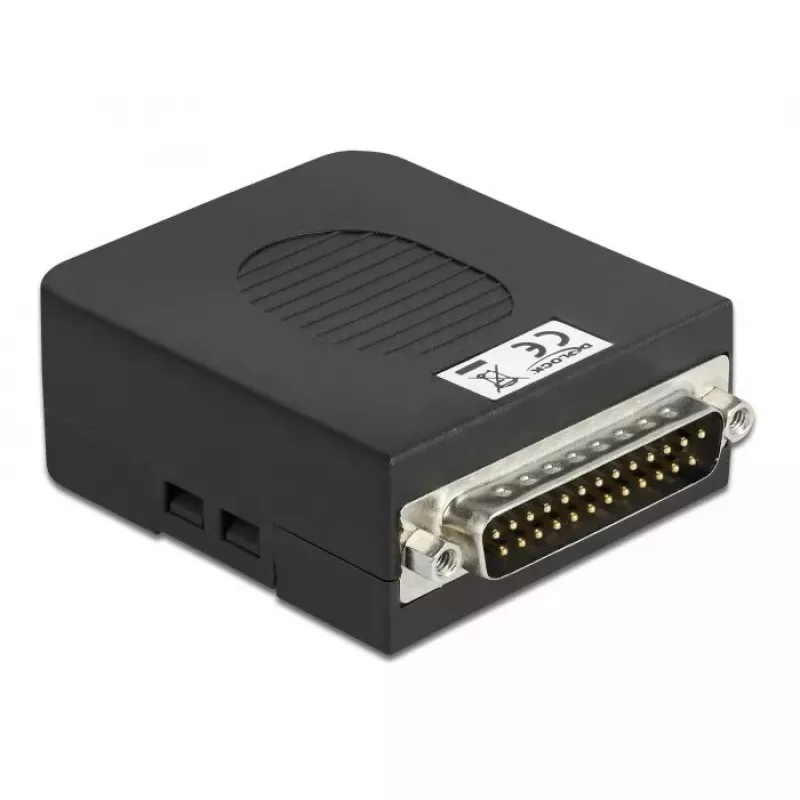

Juhtmeühendus Paralleelne DB25 DeLOCK 66266

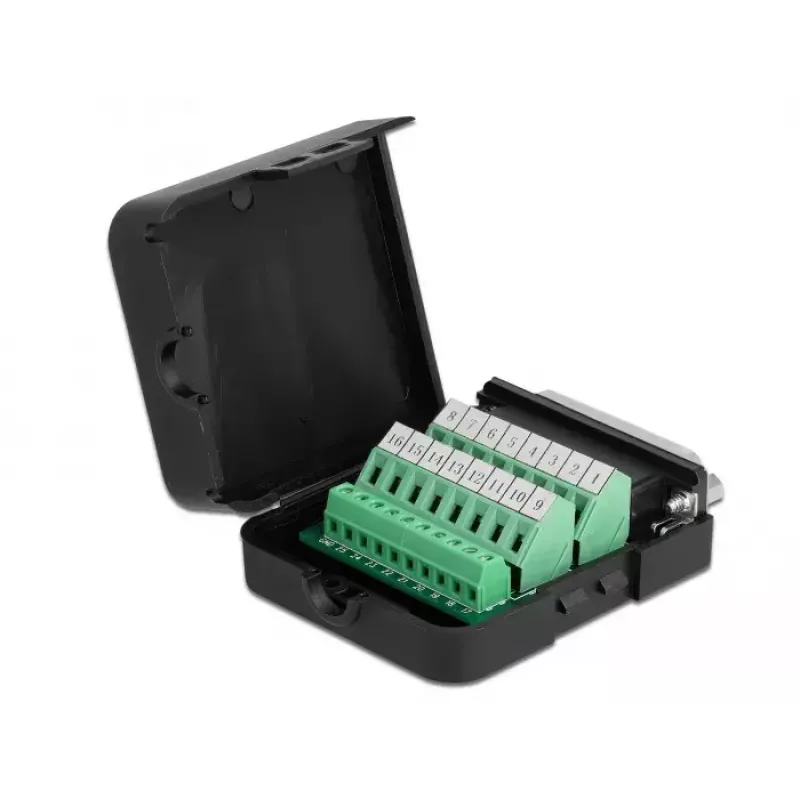

DeLOCK 66266 juhtmeühendus on paralleelne DB25 klemmiploki adapter 26 kruviklemmiga, mis on mõeldud paljasjuhtmete ühendamiseks DB25 liidesega. Mustas plastikust korpuses asuv seade kaitseb trükkplaati mustuse ja mehaaniliste kahjustuste eest ning pakub integreeritud tõmbetugevdust, mis kinnitab kaabli korpuse sees.

Eelised

Plastikust korpus kaitseb trükkplaati ja parandab vastupidavust. Integreeritud tõmbetugevdus takistab kaabli liikumist ja vähendab pinget ühendustel. Kompaktsed mõõtmed (56,4 x 64,8 x 25 mm) ja ühes tükis polükottpakend muudavad pistiku hõlpsasti ladustatavaks ja paigaldatavaks.

Sobib

• Paljasjuhtmete ühendamiseks DB25 seadmetega
• Tööstuslikuks juhtimis- ja signaaljuhtmestikuks
• Hobiprojektideks, nagu raudteemudelism

Peamised tehnilised andmed

• Mudel: DeLOCK 66266
• Pistiku tüüp: Paralleelne DB25
• Klemmiplokk: 26 kruviklemmi
• Juhtme suuruse ühilduvus: AWG 26–18
• Värvus: Must
• Mõõtmed (L x S x K): 56,4 x 64,8 x 25 mm
• Pakend: 1 tk polükotis
• Bränd: DELOCK
• MPN: 66266
• EAN: 4043619662661

Kasutusjuhend

Eemaldage juhtmeotstelt isolatsioon kruviklemmide jaoks sobiva pikkuseni. Sisestage iga paljas juht vastavasse klemmi ja pingutage kruvid ühenduse kinnitamiseks. Juhtige kaabel läbi korpuse ja asetage see integreeritud tõmbetugevduse alla enne korpuse sulgemist või kinnitamist, et vältida liikumist ja vähendada mehaanilist pinget kontaktidel.

Soovitused

Veenduge, et juhtmed on eemaldatud õige pikkusega ja kruviklemmid on kinnitatud kindlalt, kuid mitte liigse jõuga. Kasutage kõikide kaablite puhul integreeritud tõmbetugevdust, et pikendada ühenduse eluiga. Enne paigaldamist kontrollige ühilduvust seadme signaalitasemete ja maandusnõuetega.
