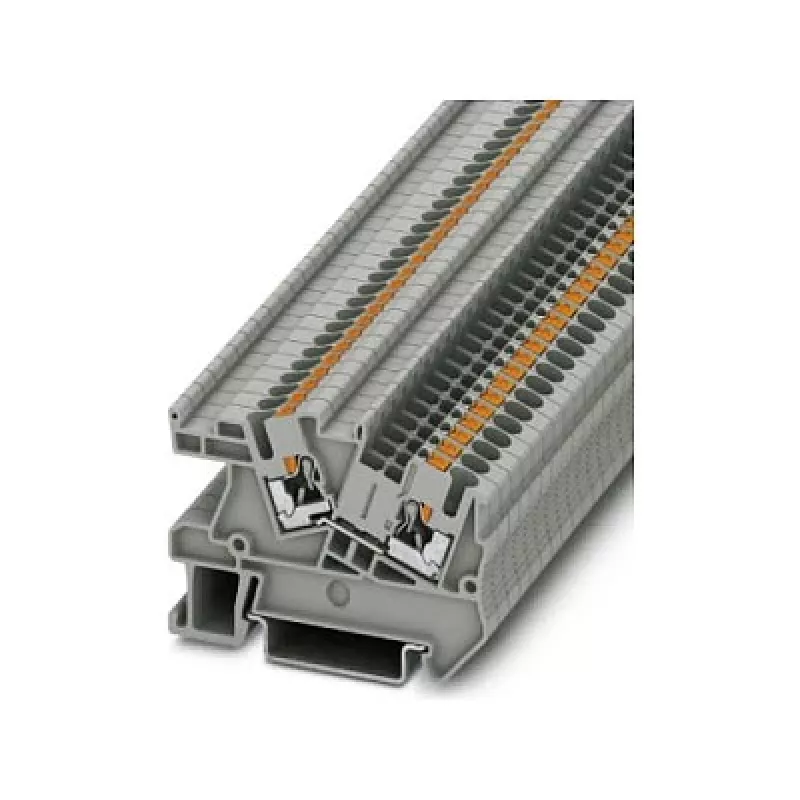

Phoenix Contact PTI 2.5 push-in paigaldusklemmliist, 2-tasandiline, 2,5 mm², 500 V, 24 A, DIN-liist, hall

Kui paneeliruum on piiratud, pakub PTI 2.5 kahetasandiline klemmliist Phoenix Contactilt kaalukat lahendust. Erinevalt tavapärastest ühetasandilistest klemmliistudest, mis võtavad enda alla väärtuslikku liistu laiust, virnastab see seade kaks sõltumatut ühendustaset kitsasse 5,2 mm korpusesse. Tulemuseks on kahekordistunud juhtmestiku tihedus ilma selgust või ohutust ohverdamata – see on oluline eelis tänapäevastes juhtimiskilpides, hooneautomaatikas ja masinaehituses. Selle push-in ühendustehnoloogia välistab vajaduse spetsiaalsete tööriistade järele, võimaldades täisjuhtmeid või ferruleeritud keerdjuhtmeid sisestada otse kuuldava klõpsuga, vähendades paigaldusaega kuni 50% võrreldes kruviklemmidega.

Esiletõstmised

• Push-in ühendus: sisestage täisjuhtmed või ferruleeritud keerdjuhtmed ilma tööriistadeta.
• Kahetasandiline disain: kaks eraldi potentsiaalitasandit ühes kitsas korpuses, säästes ruumi liistul.
• Lai juhtmevalik: võtab vastu 0,14 mm² kuni 4 mm² täisjuhtmeid ja 0,14 mm² kuni 2,5 mm² keerdjuhtmeid.
• Kõrged elektrilised nimiväärtused: 24 A vool, 500 V pinge, 6 kV löökpingekindlus.
• Vastupidavad materjalid: polüamiidkorpus UL 94 V0 põlevusklassiga, töövahemik -60 °C kuni +105 °C.
• DIN-liistu kinnitus: sobib standardsetele NS 35/7.5 ja NS 35/15 liistudele kiireks paigalduseks.

Igapäevases kasutuses

Rahvarohkes juhtimiskapis loeb iga millimeeter. PTI 2.5 kitsas 5,2 mm profiil võimaldab rohkem ühendusi meetri kohta, samas kui selge hall korpus ja suured märgistuspinnad hoiavad juhtmestiku korras. Elektrikud hindavad kuuldavat klõpsu, kui juhe on täielikult sisestatud, andes kohese kinnituse turvalise ühenduse kohta. Kahetasandiline paigutus lihtsustab andurite ja täiturmehhanismide juhtmestikku, vähendades vajalike klemmliistude arvu ja sujuvamaks muutes hooldust. Tänu kõrgetele voolu- ja pingeväärtustele talub see usaldusväärselt laias valikus tööstuslikke koormusi.

Täielikud tehnilised andmed

• Ühendusmeetod: Push-in
• Nimiristlõige: 2,5 mm²
• Tasandite arv: 2
• Potentsiaalide arv: 1 (L)
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 24 A
• Nimilöökpinge: 6 kV
• Kinnitustüüp: DIN-liist NS 35/7.5, NS 35/15
• Isolatsioonimaterjal: PA (polüamiid)
• Põlevusklass: UL 94 V0
• Värv: hall
• Min. täisjuhtme ristlõige: 0,14 mm²
• Max. täisjuhtme ristlõige: 4 mm²
• Min. keerdjuhtme ristlõige: 0,14 mm²
• Max. keerdjuhtme ristlõige: 2,5 mm²
• Eemalduspikkus: 8 mm - 10 mm
• Töötemperatuur: -60 °C kuni 105 °C
• Saastumisaste: 3
• Liigpingekategooria: III

Lõppmärkus

Phoenix Contact PTI 2.5 on ruumisäästlik ja suure jõudlusega klemmliist, mis ühendab push-in mugavuse robustsete elektriliste spetsifikatsioonidega, muutes selle targaks valikuks nõudlike tööstuslike rakenduste jaoks.
