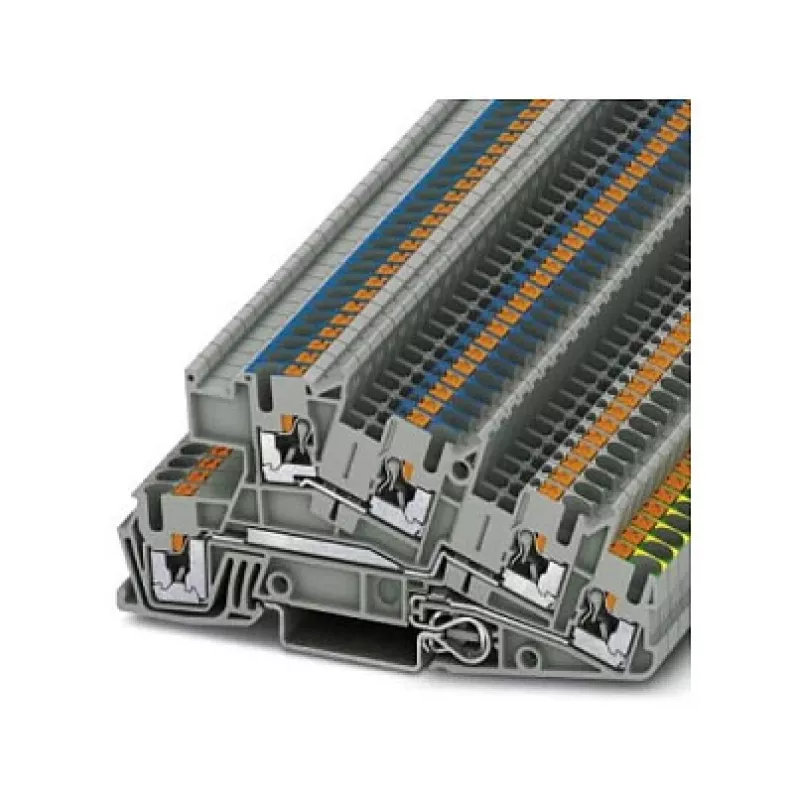

Phoenix Contact PTI 2,5-PE/L/N paigaldusklemmiplokk, push-in, 3-tasandiline, 24 A, 400 V, hall

Paigaldusklemmliide push-in-ühendusega, kolmetasandiline (PE, L, N) ja kuue ühenduskohaga, loodud usaldusväärseks toitejaotuseks hoone paigaldustes. Phoenix Contact PTI 2,5-PE/L/N ühendab kompaktse mõõdu suure voolutugevusega, lihtsustades juhtmestikku jaotuskilpides ja juhtpaneelides.

Eelised

Tööriistavaba push-in-ühendus kiirendab paigaldust ja vähendab juhtmestiku vigu. Integreeritud PE-tase rohelise-kollase isolatsiooniga tagab selge maanduse tuvastamise, samas kui L- ja N-tasandid säilitavad faasi ja nulljuhtme eraldatuse. Nimitugevusega 24 A ja 400 V sobib see klemmliide nõudlike elu- ja ärihoonete vooluringide jaoks. Polüamiidkorpus pakub kõrget mehaanilist tugevust ja leegiaeglustust (UL 94 V0), ning lai töötemperatuuri vahemik (-60 °C kuni 105 °C) sobib karmidesse keskkondadesse.

Sobib kasutamiseks

• Hoone paigalduse jaotuskilbid
• Juhtkapi toitejaotus
• Valgustus- ja pistikupesaahelad
• Tööstusmasinad DIN-siini kinnitusega

Peamised tehnilised andmed

• Ühenduse tüüp: Push-in
• Tasandite arv: 3 (PE, L, N)
• Ühenduste arv: 6
• Nimipinge: 400 V (IEC)
• Nimivool: 24 A (IEC)
• Juhi ristlõige: 0,2–4 mm² täisjuhe, 0,2–2,5 mm² keerdjuhe, AWG 24–12
• Kinnitus: DIN-siini NS 35/7,5 või NS 35/15
• Korpuse materjal: Polüamiid (PA)
• Värv: Hall rohelise-kollase PE-tasandiga
• Töötemperatuur: -60 °C kuni 105 °C
• Leegiaeglustuse klass: UL 94 V0
• Saasteaste: 3
• Liigpingekategooria: III

Soovitused

Optimaalseks tööks kasutage keerdjuhtmete puhul juhtmekeerme otsikuid ja veenduge, et DIN-siini on korralikult maandatud. Kombineerige Phoenix Contact otsakatetega ja vaheseinaga rühmitatud paigaldiste jaoks. Kontrollige külgnevate kruviühenduste pöördemomendi seadeid, kui kasutatakse segatud ühendustüüpe.
