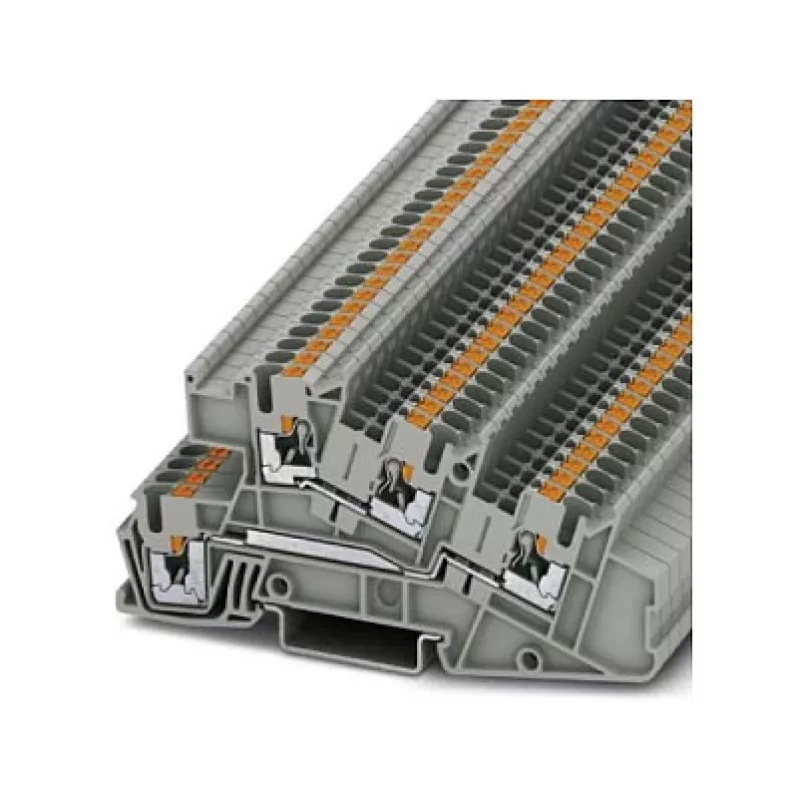

Phoenix Contact PTI 2,5-L/L paigaldus mitmetasandiline klemmliist, Push-in, 3 taset, 24 A, 500 V, hall

Elektrikud ja paneeliehitajad, kes töötavad juhtkappide ja hoone paigaldistega, vajavad sageli toite- ja signaalide jaotamist mitmel tasandil, ohverdamata ruumi või selgust. Phoenix Contact PTI 2,5-L/L paigaldus mitmetasandiline klemmliist vastab sellele vajadusele kolme virnastatud tasandi ja kuue push-in ühenduskohaga kompaktses hallis korpuses. See kinnitatakse standardsetele DIN-siinitele NS 35/7,5 või NS 35/15, mistõttu sobib see otseselt kaasaegsetesse jaotuskilpidesse ja masinate juhtmestikku.

Peamised tehnilised andmed

• Toote tüüp: läbiv klemmliist paigaldusjuhtmestiku jaoks
• Ühendustehnoloogia: Push-in, tööriistu pole vaja täisjuhtmete jaoks
• Tasandite arv: 3; ühenduste arv: 6
• Nimipinge (IEC): 500 V; nimivool (IEC): 24 A
• Nimiristlõige: 2,5 mm²; täisjuhtme vahemik: 0,14–4 mm²; painduv: 0,14–2,5 mm²; AWG 26–12
• Eemalduspikkus: 10 mm
• Värv: hall; isoleermaterjal: polüamiid (PA), süttivusklass UL 94 V0
• Töötemperatuur: -60 °C kuni +105 °C; saasteaste 3; ülepingekategooria III
• Standardid ja sertifikaadid: IEC 60947-7-1, UL, cUL, VDE, EAC

Miks seda valida

Push-in tehnoloogia vähendab oluliselt juhtmestiku aega: sisestage lihtsalt eemaldatud täisjuhe või painduv juhe otsikuga ja vedruklamber haarab selle kindlalt. Kolmetasandiline disain pakub kuus ühenduspunkti vaid mõne millimeetri laiusesse, vabastades siiniruumi muude komponentide jaoks. Polüamiidkorpused on halogeenivabad ja leegiaeglustavad vastavalt UL 94 V0, seega vastavad need rangetele tuleohutusnõuetele hoone paigaldistes. UL, cUL, VDE ja EAC sertifikaatidega on see klemmliist aktsepteeritud projektides üle Euroopa, Põhja-Ameerika ja mujal.

Ideaalne kasutus

• Jaotuskilbid elu- ja ärihoonetes
• Juhtkapid masinaehituses ja automaatikas
• Signaali- ja toitejaotus HVAC- ja valgustussüsteemides
• Olemasolevate paigaldiste uuendamine, kus ruumi on vähe
• Paneelitöökojad, mis vajavad kiiret ja tööriistavaba juhtmestikku suuremahuliseks tootmiseks

Hea teada

Klemmliist kuulub Phoenix Contact PTI seeriasse, mis on tuntud oma kompaktse mitmetasandilise disaini ja usaldusväärsete vedruühenduste poolest. Tarnitakse standardse hallina; muud värvid võivad olla saadaval tellimusel. Kontrollige alati maksimaalset voolu ja pinget oma konkreetse rakenduse ja kohalike juhtmestiku eeskirjade vastu. Push-in mehhanism on mõeldud täisjuhtmetele või painduvatele juhtmetele otsikutega; peenikeste juhtmete puhul ilma otsikuta kasutage klambri avamiseks kruvikeerajat. Töötemperatuuri vahemik -60 °C kuni +105 °C võimaldab kasutamist karmides tingimustes, kuid tegelik voolutugevus võib kõrgema ümbritseva temperatuuri korral väheneda.
