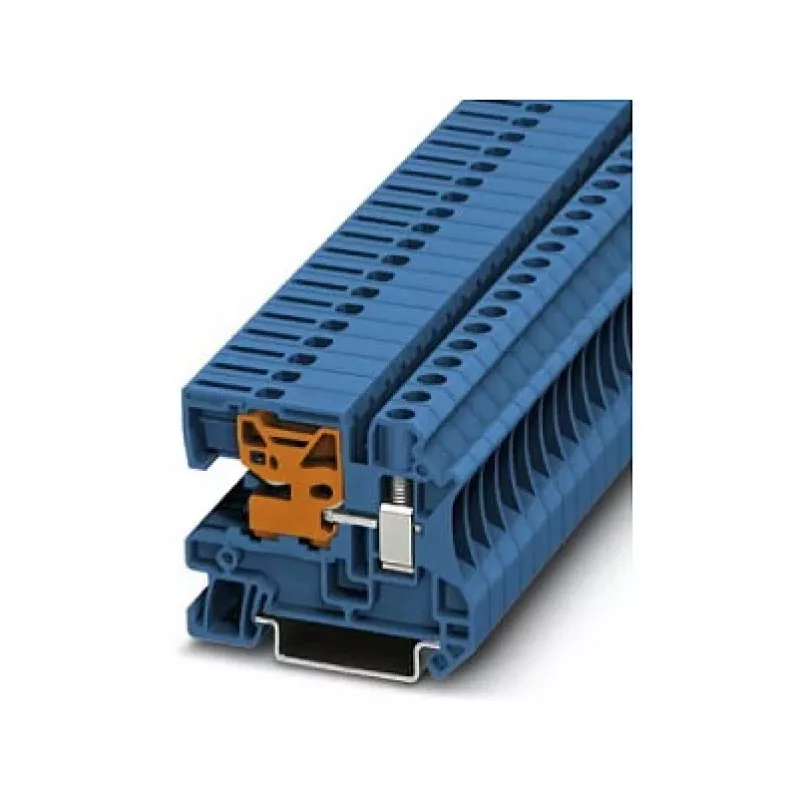

Phoenix 3245037 UTN 6 N-Läbiv klemm, noalülitiga, 0,2-10 mm², sinine

Juhtkappide ja jaotuskilpide jaoks, kus signaalahelate ohutu eraldamine on hädavajalik, pakub Phoenix 3245037 UTN 6 N-läbiv klemm noalülitiga kompaktset ja tööriistavaba eralduspunkti. Erinevalt tavalistest läbivatest klemmidest, mis nõuavad ahela eraldamiseks juhtmete eemaldamist, on sellel klemmil selgelt nähtav noa tera, mis avab vooluahela sekunditega, samal ajal kui juht jääb kindlalt kinnitatud. Sinine korpus tagab kohese visuaalse identifitseerimise N-juhtme klemmina, vähendades juhtmestiku vigu mitmejuhilistes paigaldustes. Reiting 41 A ja 500 V, see talub nõudlikke tööstuslikke koormusi, vastu võttes täisjuhtmeid kuni 10 mm² ja paindlikke juhtmeid kuni 6 mm².

Esiletõstetud omadused

• Noalüliti funktsioon: eraldage ahel ilma juhtmeid eemaldamata
• Sinine korpus tähistab N-juhtme funktsiooni vastavalt DIN VDE standarditele
• Kruviühendus M3 keermega ja pöördemoment 0,6–0,8 Nm
• Lai juhtmevalik: 0,2–10 mm² täisjuhe, 0,2–6 mm² paindlik juhe, AWG 24–8
• Süttivusklass UL 94 V0, polüamiidist isolatsioonimaterjal
• Paigaldatav standardsele DIN-liistule NS 35/7,5 või NS 35/15

Igapäevases kasutuses

Elektrikud hindavad UTN 6 klemmi hoolduse ja tõrkeotsingu puhul. Veerandpööre integreeritud noahoovast avab vooluahela, võimaldades ohutut testimist või komponentide vahetamist ilma juhtmestikku häirimata. Kruviklemmid võtavad vastu nii otsikuga kui ka paljaid juhtmeid, ja 10 mm eemalduspikkus on korpusel selgelt märgitud. Klemm on reitinguga saasteaste 3, mistõttu sobib see karmidesse tööstuskeskkondadesse. Kahe ühendusega ja ühe positsiooniga mahub see kenasti tihedatesse klemmiridadesse ning sinine värv ühtib tavalise N-juhtme identifitseerimisega, lihtsustades paneeli juhtmestikku ja kontrolli.

Täielikud tehnilised andmed

• Nimisüdamiku ristlõige: 6 mm²
• Ühendusmeetod: kruviühendus
• Juhi ristlõige täisjuhe: 0,2 mm² – 10 mm²
• Juhi ristlõige paindlik juhe: 0,2 mm² – 6 mm²
• Juhi ristlõige AWG: 24 – 8
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 41 A
• Eraldusviis: noalüliti
• Isolatsioonimaterjal: PA (polüamiid)
• Süttivusklass (UL 94): V0
• Ühenduste arv: 2
• Positsioonide arv: 1
• Eemalduspikkus: 10 mm
• Kruvikeere: M3
• Pingutusmoment: 0,6 Nm – 0,8 Nm
• Saasteaste: 3
• Paigaldustüüp: DIN-liist NS 35/7,5, NS 35/15

Lõppmärkus

Usaldusväärne N-eraldusklemm, mis ühendab ohutuse, selguse ja robustse jõudluse ühes kompaktses seadmes.
