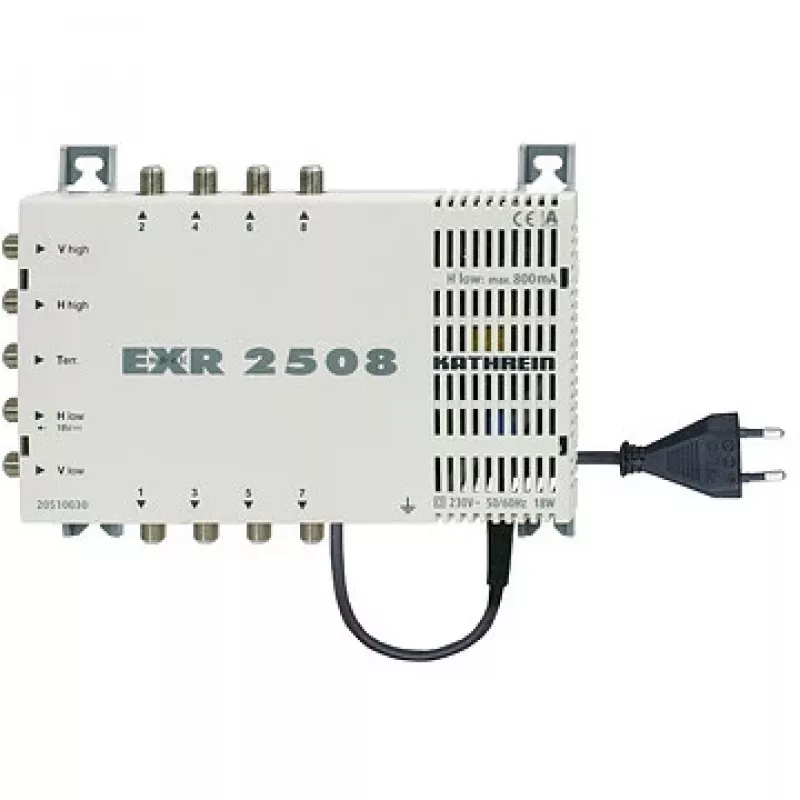

Multiswitch Kathrein EXR 2508 hall

Kathrein EXR 2508 hall multiswitch jaotab neli satelliidi taset koos maapealsete signaalidega kuni kaheksale vastuvõtjale. Sellel on üks maapealne sisend ja neli satelliidi sisendit, kaheksa väljundiga, ja see töötab sagedusvahemikus 47–862 MHz. Seade sisaldab integreeritud võimendit ja eelrõhku, et kompenseerida kaabli sumbuvust, sellel on kõrge isolatsioon väljundite vahel ja see on ette nähtud paigaldamiseks siseruumidesse. Multiswitch võtab vastu kaugtoite horisontaalsetel madala taseme sisenditel ja võimaldab maapealset vastuvõttu isegi siis, kui satelliidivastuvõtjad on välja lülitatud.

Eelised

Multiswitch vajab ainult üht allalinkti vastuvõtja kohta (kaks topeltvastuvõtjate jaoks) ja võimaldab igal vastuvõtjal iseseisvalt valida horisontaalse/vertikaalse ja madala/kõrge polarisatsiooni, kasutades 14/18 V ja 0/22 kHz juhtsignaale üle koaksiaalkaabli. Sisseehitatud võimendus hoiab satelliidisignaali sumbuvuse madalal, samal ajal kui eelrõhk ühtlustab sumbuvust pikkade kaablilõikude korral. Passiivne maapealne sagedusala katvus (5–862 MHz) ja kõrge väljundisolatsioon vähendavad vastuvõtjate vahelisi häireid. Seade on kompaktne ja väikese energiatarbega, tööpingega 198–253 V AC ja tüüpilise voolutarvega 20 mA.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Ühendage neli satelliidisisendit ja maapealne sisend vastavate etteannetega. Viige koaksiaalkaablid kaheksast väljundist vastuvõtjateni, veendudes, et F-pistikud on korralikult kinnitatud. Juhtige iga vastuvõtja etteande polaarsust ja sagedusala, kasutades vastuvõtja 14/18 V ja 0/22 kHz käske, mis saadetakse üle koaksiaalkaabli. Kui on vaja kaugtoidet, andke toide horisontaalsete madala taseme sisendite kaudu; teised sisendid jäävad pingevabaks, et võimaldada ühilduvust juhtimissüsteemidega nagu UAS 485/585. Paigaldage seade siseruumidesse kuiva, ventileeritavasse kohta ja järgige vooluvõrgu ühendamisel kohalikke eeskirju.

Soovitused

Parima jõudluse saavutamiseks kasutage kvaliteetset koaksiaalkaablit koos korralikult paigaldatud F-pistikutega, hoidke kaablid võimalikult lühikesed ja kontrollige vastuvõtja seadeid pinge ja tooni juhtimise osas. Suuremate kaskaadsüsteemide planeerimisel arvestage võimendi võimendust ja eelrõhku, et säilitada piisavad signaalitasemed kõige kaugematel väljunditel.
