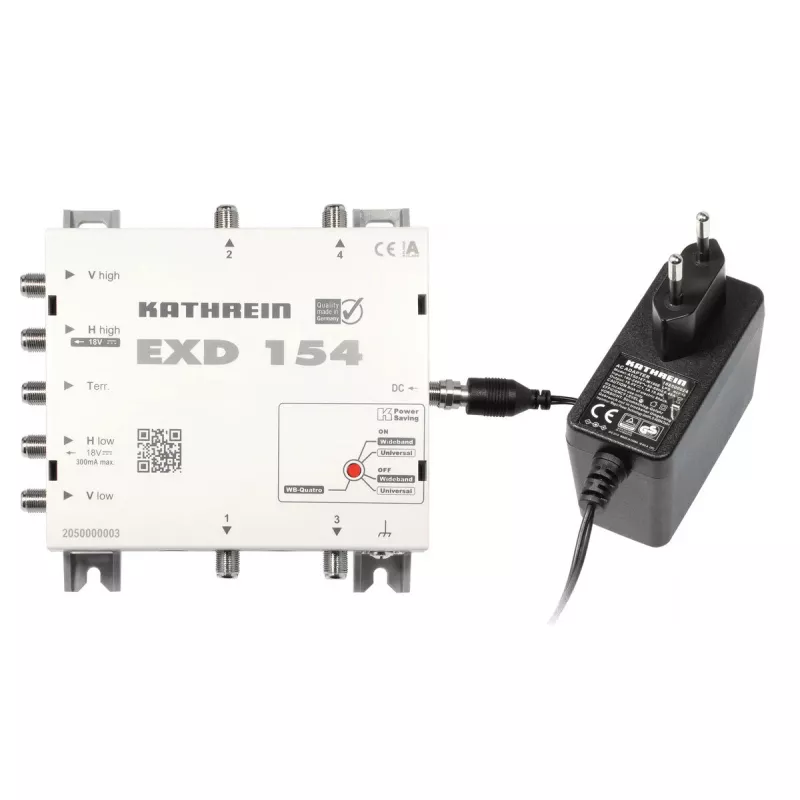

Satelliitmultilüliti Kathrein EXD 154 5 sisendit 300-2350 MHz

Kathrein EXD 154 on kompaktne satelliitmultilüliti viie sisendiga, mis toetab satelliitsisendi sagedusi vahemikus 300 kuni 2350 MHz ja terrestrilisi signaale vahemikus 5 kuni 862 MHz. Mõeldud siseruumides paigaldamiseks, tuvastab see automaatselt vastuvõtja töö ja toetab ühekaabli jaotust kuni 16 vastuvõtjale iga väljundi kohta, kui vastuvõtja ja süsteemi standardid seda võimaldavad. Seade sisaldab integreeritud, tõhusat toiteallikat LNB toitmiseks ja sisseehitatud AGC-d Sat IF väljundtasemete stabiliseerimiseks.

Eelised

Multilüliti tuvastab ja kohandub automaatselt kõigi levinud signaalimisviisidega (14/18 V, 0/22 kHz, DiSEqC 1.0) ning toetab ühekaabli standardeid EN 50494 ja EN 50607 (SCD2/JESS), sealhulgas PIN-koodi kasutamist ühekaabli režiimis. Lairibaga ühilduvad sisendid võimaldavad kasutamist lairiba LNB-de ja mitme toitega süsteemidega ning lairiba-quatro teisendusrežiim võimaldab EXD 154-l emuleerida Quatro LNB-d standardse multilüliti toitmiseks. Integreeritud AGC tagab püsivad väljundtasemed ning tõhus, lühisekaitsega toiteallikas varustab LNB(sid). Energiasäästlik käitumine lülitab tarbimise välja, kui kõik vastuvõtjad on välja lülitatud, ja võib valikuliselt LNB(d) välja lülitada.

Sobib

• Väikestele kuni keskmistele satelliittelevisiooni paigaldistele korterites või kodudes
• Seadistustele, mis kasutavad lairiba LNB-sid või mitme toitega satelliidi konfiguratsioone
• Ühekaabli (unicable/JESS) jaotusele mitmele vastuvõtjale
• Sisepaigaldusele, kus on vaja kompaktset suurust ja väikest energiatarvet

Peamised spetsifikatsioonid

• Bränd: Kathrein, mudel EXD 154 (MPN: 2050000003)
• Sisendeid: 5
• Satelliitsisendi sagedusvahemik: 300–2350 MHz
• Terrestrilise sisendi sagedusvahemik: 5–862 MHz
• Madal voolutarve: 25 mA (tühikäigu näit kokkuvõttest)
• Mõõtmed (L × S × K): 215 × 43 × 148 mm
• Sisepaigaldus, integreeritud LNB toiteallikas lühisekaitsega

Kasutamine

Paigaldage multilüliti siseruumidesse ja ühendage satelliit- ja terrestrilised sisendid vastavalt paigaldusplaanile. Vajadusel toitke LNB(sid) integreeritud toiteallikast. Ühendage vastuvõtjad või jaotusvõrk väljunditesse. Seade tuvastab automaatselt vastuvõtja signaalimise ja valib sobiva režiimi (pärandsignaalimine, DiSEqC või ühekaabli EN 50494 / EN 50607). Lairiba LNB-de kasutamisel lubage vajadusel lairiba-quatro režiim, et toita järgmist standardset multilülitit.

Soovitused

Mitme toitega või lairiba paigaldiste puhul veenduge, et ühendatud vastuvõtjad toetavad valitud ühekaabli standardit (EN 50494 või EN 50607/JESS) või DiSEqC-d, kui vaja; kontrollige kaabli kvaliteeti ja maandust signaali terviklikkuse säilitamiseks ning EXD 154 AGC ja energiasäästufunktsioonide ärakasutamiseks.
