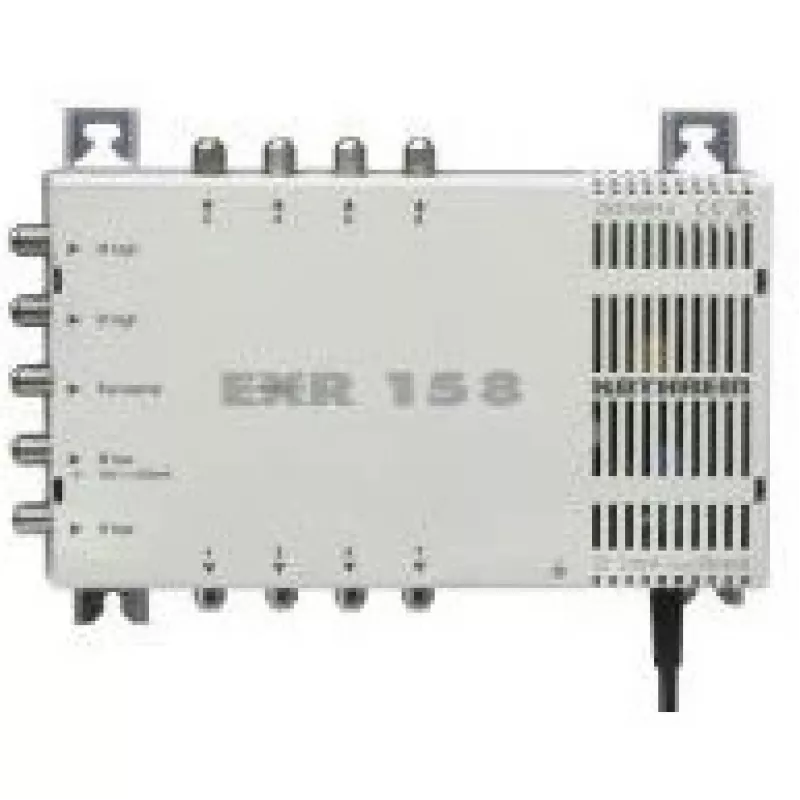

Multiswitch Kathrein EXR 158 hall

Kathrein EXR 158 hall multiswitch jaotab satelliidi- ja maapealseid signaale mitmele abonendile. See võtab vastu neli satelliidisisendit ja ühe maapealse sisendi, kattes sagedusvahemikku 47–862 MHz. Seade sisaldab F-tüüpi RF-pistikuid ja integreeritud 18 V/550 mA toiteallikat satelliitliinide toiteks, toetades signaali jaotamist kuni kaheksale abonendiväljundile. Kompaktne ja kerge, on see mõeldud struktureeritud jaotuseks elamu- või väikeettevõtte satelliitvastuvõtusüsteemides.

Eelised

Multiswitch võimaldab samaaegselt jaotada satelliidi- ja maapealseid signaale kaheksa väljundini väikese ühenduskaoga määratud sagedusaladel. Sisseehitatud toiteallikas vähendab vajadust välise toiteploki järele ning standardsed F-pistikud tagavad ühilduvuse tavalise koaksiaalkaabliga. Selle sagedusvahemik 47–862 MHz toetab nii satelliidi IF kui ka maapealse ringhäälingu teenuseid.

Sobilik

Peamised spetsifikatsioonid

Kasutamine

Ühendage neli satelliidi LNB toidet satelliidisisenditesse ja maapealne antenn maapealsesse sisendisse F-tüüpi koaksiaalpistikute abil. Kinnitage iga abonendikaabel kaheksa väljundpordi külge. Veenduge, et integreeritud toiteallikas on ühendatud vooluvõrku (198–253 V AC), nii et multiswitch saaks varustada satelliitliine 18 V/550 mA vooluga. Kontrollige polaarsust ja kindlaid ühendusi signaalikao minimeerimiseks.

Soovitused

Paigaldage multiswitch kuiva, ventileeritavasse kohta sissetuleva antennikaabli lähedale. Kasutage kvaliteetseid koaksiaalkaableid ja korralikult kinnitatud F-pistikuid. Kui signaalitase on nõrk, kontrollige LNB joondust ja kaabli terviklikkust enne võimendite lisamist; järgige jaotusvõrgu planeerimisel määratud ühenduskao väärtusi.
