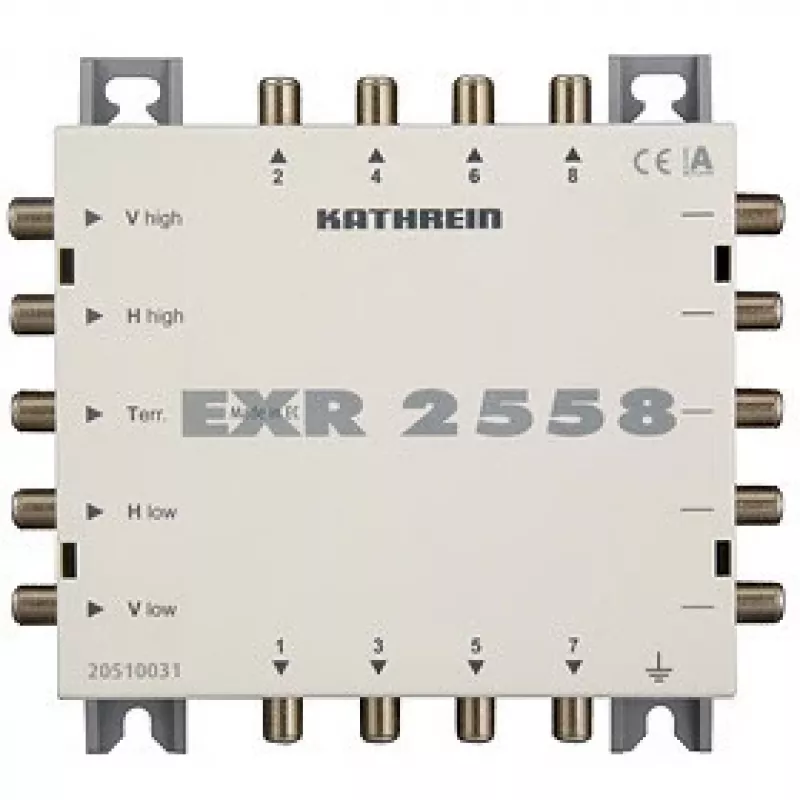

Satelliidi multiswitch Kathrein EXR 2558 hall

Kathrein EXR 2558 hall on kompaktne siseruumidesse paigaldatav satelliidi multiswitch, mis on mõeldud nelja satelliidi polarisatsiooni/sagedusriba taseme ja maapealsete signaalide jaotamiseks mitmele vastuvõtjale. See toetab sagedusvahemikku 47 kuni 862 MHz, kasutab F-tüüpi RF-ühendusi ning pakub ühte maapealset sisendit, nelja satelliidi väljundit ja kaheksat abonendi (alam)väljundit. Seade sisaldab integreeritud võimendit ja eelrõhutuse skeemi kaabli sumbuvuse kompenseerimiseks ning hoiab maapealse vastuvõtu kättesaadavana ka siis, kui satelliidivastuvõtjad on välja lülitatud. Seade tarbib umbes 20 mA ja selle mõõtmed on 159 x 148 x 43 mm, kaaludes 0,45 kg. See vajab vahelduvvoolu toiteallikat vahemikus 198–253 V.

Eelised

Multiswitch võimaldab igal vastuvõtjal iseseisvalt valida horisontaal-/vertikaal- ja madala/kõrge sagedusriba vahel, vajades samas ainult üht allasuunalist kaablit ühe vastuvõtja kohta (kahte kaksikvastuvõtja jaoks). See on kaskaaditav süsteemi laiendamiseks, tagab kõrge isolatsiooniastme väljundite vahel, et vähendada ülekõla, ja võtab vastu kaugtoite horisontaalsete madalate sisendite kaudu, samal ajal kui teised sisendid jäävad pingevabaks ühildumiseks UAS 485/585 seadmetega. Integreeritud võimendi ja eelrõhutus vähendavad sumbumusest tingitud signaalikadu pikkadel koaksiaalkaabliliinidel ning maapealsed signaalid on jätkuvalt kättesaadavad passiivses ribas 5–862 MHz.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage multiswitch siseruumidesse ja ühendage paraboolantenni LNB väljundid ning maapealne antenn vastavatesse sisenditesse, kasutades F-tüüpi koaksiaalpistikuid. Ühendage vastuvõtjad alamväljunditesse; iga üksik vastuvõtja vajab ühte allasuunalist kaablit, kaksikvastuvõtjad aga kahte. Vajadusel ühendage kaskaadi täiendavaid multislitše, sidudes vastavad sisendid ja väljundid süsteemi kavandi järgi. Andke seadmele vahelduvvoolu toide (198–253 V); seadme kaugtoide on võimalik horisontaalsete madalate sisendite kaudu, hoides teisi sisendeid pingevabana, et ühilduda UAS 485/585 seadmetega.

Soovitused

Signaalikvaliteedi säilitamiseks pikkadel koaksiaalkaabliliinidel kasutage kvaliteetset RG-6 või samaväärset koaksiaalkaablit ning järgige seadme eelrõhutuse ja võimendi seadistusi. Veenduge õiges polaarsuses ja kindlates F-tüüpi ühendustes; suuremate paigaldiste puhul planeerige kaskaadiastmed ja toiteedastus, et vältida üheainsa toitepunkti ülekoormamist.
