EXR 156 Kathrein Hall

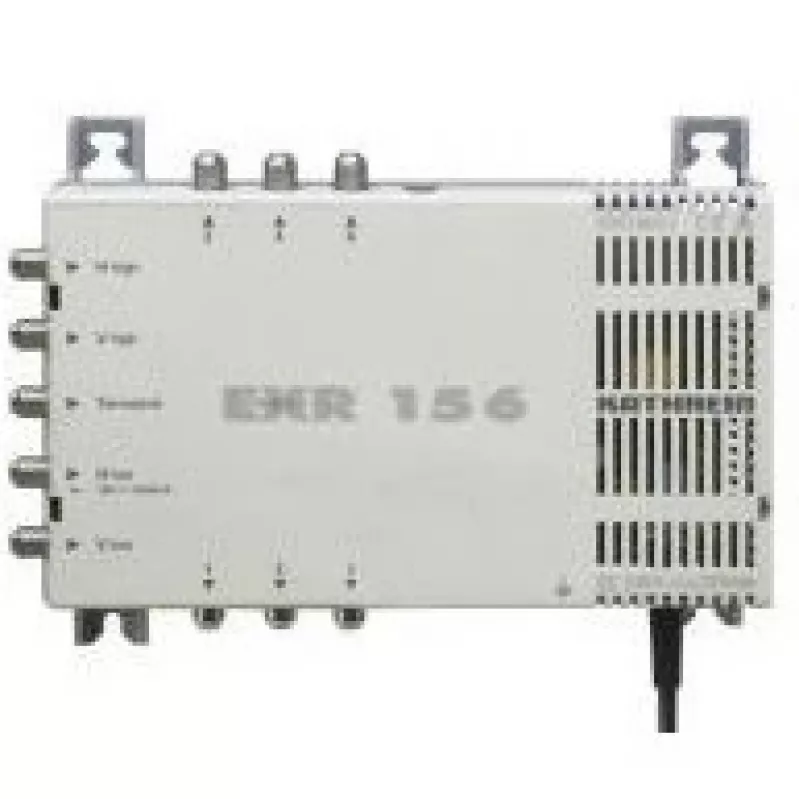

Kathrein EXR 156 Hall on kompaktne mitmelüliti jaotusvõimendi kombineeritud maapealse ja satelliittelevisiooni jaotamiseks. See katab maapealsete signaalide sagedusvahemiku 47–862 MHz ja satelliitsignaalide puhul 950–2150 MHz, pakub ühte maapealset sisendit, nelja satelliitväljundit ja kuut alamväljundit ning kasutab F-tüüpi RF-pistikuid. Seade sisaldab integreeritud 18 V / 550 mA toiteallikat ja selle sisemine voolutarve on madal, 25 mA.

Eelised

EXR 156 pakub paindlikku signaalijaotust väikestele ja keskmise suurusega paigaldistele, ühendades maapealse ja satelliitjaotuse ühes korpuses. Selle integreeritud toiteplokk lihtsustab paigaldamist, varustades ühendatud satelliit-LNB-sid vajaliku pingega, samas kui F-tüüpi pistikud tagavad standardsed ja usaldusväärsed RF-ühendused. Seade on kompaktne ja kerge, muutes selle sobivaks piiratud ruumiga paigaldistele.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage EXR 156 kuiva, ventileeritavasse kohta ja ühendage maapealne antenn maapealse sisendiga ning satelliitantenni LNB(d) satelliitsisenditesse, kasutades F-tüüpi pistikuid. Ühendage seade vooluvõrku (198–253 V AC), et integreeritud toiteplokk saaks anda satelliitväljunditele 18 V / 550 mA. Jaotage väljundid vastuvõtjatele või tuuneritele koaksiaalkaablite kaudu, mis on otsastatud F-pistikutega. Kontrollige signaalitasemeid igas väljundis ja reguleerige vajadusel järgnevat võimendust.

Soovitused

Usaldusväärse töö tagamiseks kasutage kvaliteetseid koaksiaalkaableid ja F-pistikuid, hoidke kaablite pikkused võimalikult lühikesed ning tehke pärast paigaldamist signaalitaseme mõõtmised. Vältige seadme kokkupuudet niiskusega ja tagage korpuse ümber piisav ventilatsioon.
