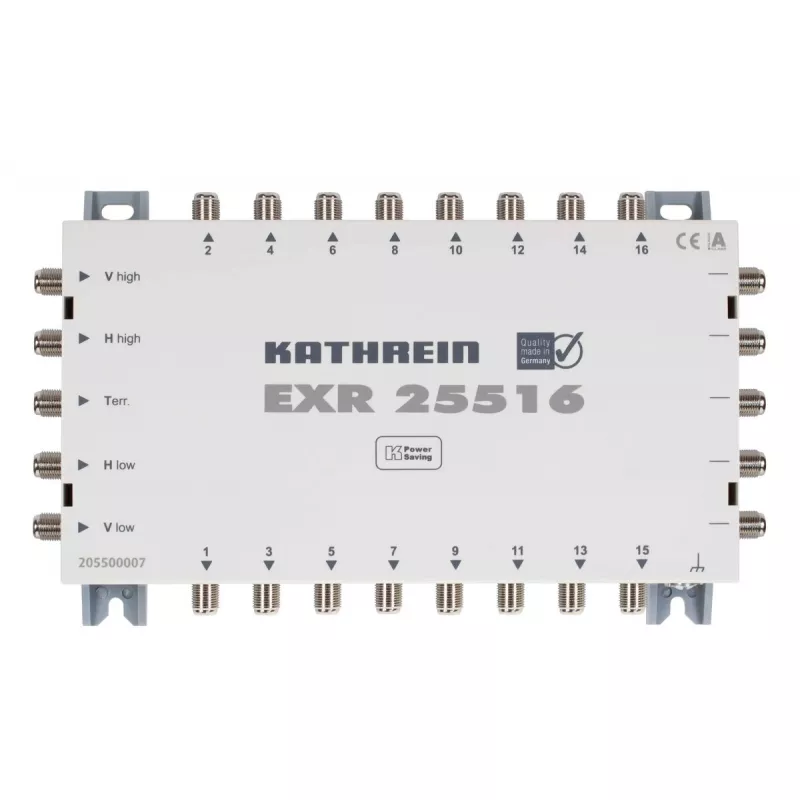

Satelliidi multikommutatoor Kathrein EXR 25516 5 sisendit 16 väljundit

Kathrein EXR 25516 satelliidi multikommutatoor pakub 5 sisendit ja 16 väljundit, et jaotada nelja satelliidi polarisatsiooni/positsioneerimise taset pluss maapealseid signaale mitmele vastuvõtjale. See tagab horisontaalsetele ja vertikaalsetele signaalidele 25 dB lahtisidumise ning väljundtaseme kuni 109 dBµV. Kompaktne korpus (239 mm × 43 mm × 148 mm) on mõeldud siseruumides paigaldamiseks ja toetab mitut kaskaadlaiaendust.

Eelised

Multikommutatoor võimaldab igal vastuvõtjal kasutada ühte koaksiaalkaablit (kaksikvastuvõtja puhul kahte kaablit), samal ajal kui horisontaal- / vertikaal- ja madalate / kõrgete sageduste valik on iga vastuvõtja jaoks sõltumatu 14/18 V ja 0/22 kHz signaali kaudu. Integreeritud võimendi eelkaredusega kompenseerib kaabli sumbumist, et minimeerida ühenduskadusid satelliidi sagedusvahemikus. Kõrge lahtisidumine väljundite vahel vähendab häireid ning maapealne tee jääb kättesaadavaks isegi siis, kui satelliidivastuvõtjad on välja lülitatud. Seade toetab läbivoolulaiendust 16 ühenduse võrra seadme kohta ja kokku saab kaskaadida kuni kuut seadet. Energiasäästurežiim lülitab LNB pinge mitme lüliti otsas välja, kui vastuvõtja tegevust ei tuvastata.

Sobib

• Korterelamud ja mitmepereelamud, mis jaotavad satelliit- ja maapealset televisiooni
• Väikesed äripinnad, mis vajavad mitut tuuneri ühendust
• Süsteemid, mis vajavad kaskaadilaiaendust kuni kuue multikommutatooriga

Peamised spetsifikatsioonid

• Bränd: Kathrein
• Mudel: EXR 25516 (MPN 205500007, EAN 4063242002191)
• Sisendid: 5 (neli satelliidi taset + maapealne)
• Väljundid: 16
• Lahtisidumine: 25 dB (H/V)
• Väljundi tase: kuni 109 dBµV
• Maapealne vahemik: 5–862 MHz passiivne
• Kaskaaditavus: kuni 6 seadet; läbivoolulaiendus 16 ühendust igaühe kohta
• Juhtimine: 14/18 V ja 0/22 kHz lülitamine läbi koaksiaali
• Paigaldus: siseruumides
• Mõõtmed (L × S × K): 239 × 43 × 148 mm

Kuidas kasutada

Paigaldage multikommutatoor siseruumidesse ja ühendage satelliidipann ja maapealne antenn määratud sisenditesse. Viige igast vastuvõtja väljundpordist üks koaksiaalkaabel; kaksikvastuvõtja vajab kahte kaablit. Vastuvõtjad juhivad polarisatsiooni ja sageduslülitust, saates koaksiaalkaabli kaudu 14/18 V ja 0/22 kHz signaale. Suuremate süsteemide jaoks ühendage täiendavad EXR 25516 üksused kaskaad, kasutades läbivooluühendusi, järgides maksimaalselt kuue seadme kaskaadi ja laiendades iga seadme kohta 16 ühenduse võrra. Veenduge õiges polaarsuses ja kindlates RF-ühendustes, et vältida signaali kadu.

Soovitused

Kasutage kvaliteetset koaksiaalkaablit ja pingutage F-tüüpi pistikuid vastavalt spetsifikatsioonidele. Hoidke kaablirakmed võimalikult lühikesed ja rakendage eelkareduse seaded, kui on vaja kompenseerida pikkadest kaablitest tingitud sumbumine. Asetage multikommutatoor ventileeritud siseruumidesse, niiskuse eest kaitstult. Keerukate paigaldiste või tõrkeotsingu korral konsulteerige kvalifitseeritud paigaldajaga.
