Keystone-moodul LogiLink NK4010

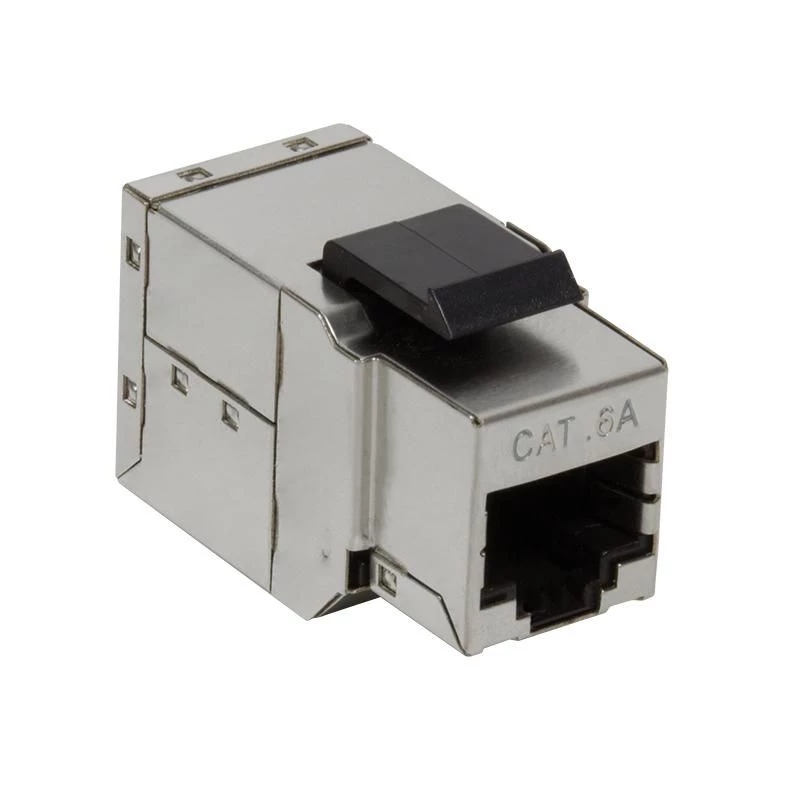

LogiLink NK4010 on hõbedane keystone-moodul kahe täielikult varjestatud RJ45 pistikuga, mis on mõeldud inline-sidumiseks struktureeritud kaabelduse paigaldistes. See toetab kuni 6A klassi EA (500 MHz) jõudlust ja vastab ISO/IEC 11801 ning TIA/EIA 568C.2 standarditele. Kompaktne snap-in moodul (17,1 mm × 35,2 mm × 21,2 mm, umbes 40 g) pakub ruumisäästlikku lahendust paneeli- ja seinaplaadi paigaldamiseks, kus on vaja turvalisi varjestatud Etherneti ühendusi.

Eelised

Moodul pakub täielikult varjestatud ühendusi kahe RJ45 pordi kaudu, vähendades elektromagnetilisi häireid keskkondades, mis nõuavad STP/FTP kaabeldust. Selle 6A klassi EA 500 MHz reiting tagab toetuse kiiretele Etherneti rakendustele oma kategooria piires. Snap-in kinnitus lihtsustab paigaldamist keystone-ühilduvatesse paneelidesse ja seinaplaatidesse ning kompaktne hõbedane korpus säästab ruumi, sobitudes samal ajal tavaliste paigaldusesteetikatega.

Sobib

• Struktureeritud kaabelduspaneelid ja jaotuspaneelid
• Seinaplaadid ja pistikupesade sisestused varjestatud Etherneti jaoks
• Kahe RJ45 varjestatud kaabli inline-sidumine
• Rakendused, mis nõuavad vastavust ISO/IEC 11801 ja TIA/EIA 568C.2 standarditele

Peamised spetsifikatsioonid

• Mudel: LogiLink NK4010
• Pistik 1: RJ45 (varjestatud)
• Pistik 2: RJ45 (varjestatud)
• Jõudlusklass: 6A klass EA, 500 MHz
• Standardid: ISO/IEC 11801, TIA/EIA 568C.2
• Kinnitus: Snap-in keystone
• Mõõtmed (L × S × K): 17,1 mm × 35,2 mm × 21,2 mm
• Kaal: 40 g
• Värv: Hõbedane
• Kontaktide konfiguratsioon: 1:1

Kasutamine

Sisestage LogiLink NK4010 ühilduvasse keystone-avasse, kuni moodul klõpsuga kohale asetub. Ühendage varjestatud RJ45 pistikud mõlemasse pessa, et siduda kaks Etherneti kaablit või luua läbiviik paneelil või seinaplaadil. Veenduge, et kaabli varjestus on korralikult mooduliga ühendatud ja et maandustavad järgivad teie kohalikke paigaldusjuhiseid, et säilitada varjestuse efektiivsus.

Soovitused

Optimaalse jõudluse tagamiseks kasutage varjestatud keerdpaar-kaableid (STP/FTP) ja säilitage korralik maandus kogu paigalduse vältel. Enne paigaldamist kontrollige ühilduvust oma jaotuspaneelide või seinaplaatidega ning järgige parimate tulemuste saavutamiseks asjakohaseid kaabeldusstandardeid (ISO/IEC 11801, TIA/EIA 568).
