Keystone-moodul LogiLink NK4019

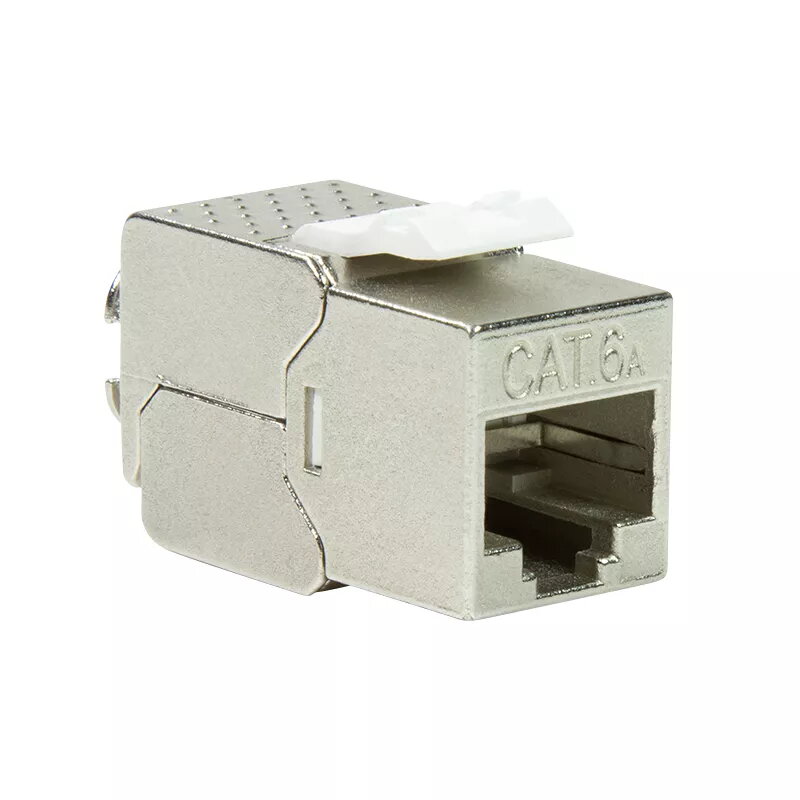

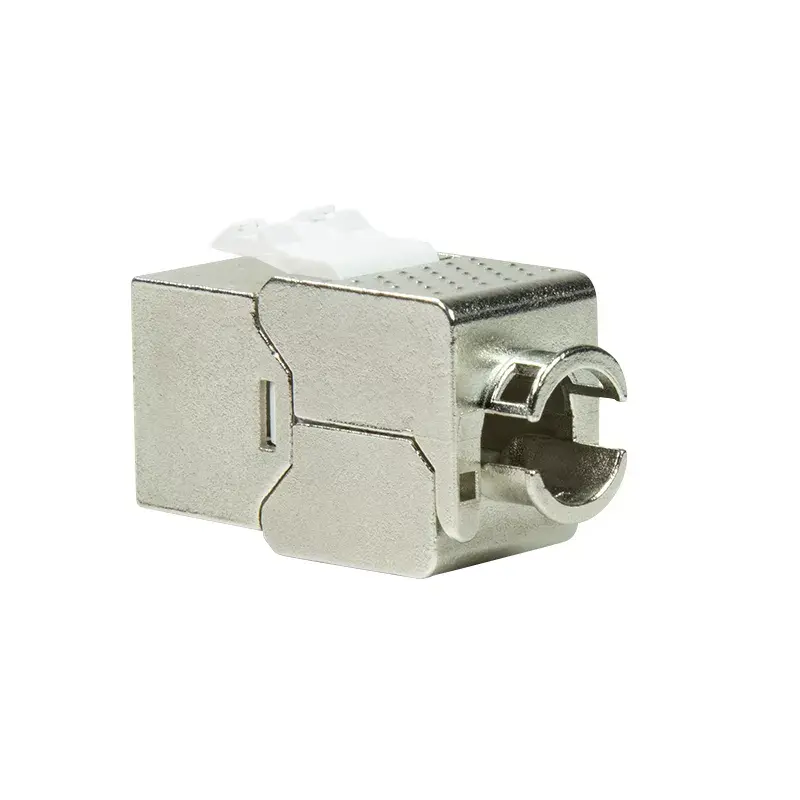

LogiLink NK4019 Cat.6A keystone-moodul on õhuke, varjestatud RJ-45 pesa, mis on mõeldud suure tihedusega (high-density) patch-paneelidele ja professionaalsetele võrgupaigaldistele. Selle lame hõbedane korpus ja kompaktsed mõõtmed (14,8 mm laius, 34,5 mm sügavus, 19,1 mm kõrgus) muudavad selle sobivaks 24-pordilistele poolühikutele või 48-pordilistele paigutustele, mille kõrgus on üks ühik, toetades samal ajal Cat.6A ülekannet kuni 10 Gbps.

Eelised

Keystone-pesal on üliõhuke metalliseeritud disain, mis säästab ruumi riiulites ja patch-paneelides. See sisaldab kergesti loetavaid juhtme silte ja toetab tööriistavaba lõpetamist IDC korgiga, mis muudab paigaldamise kiiremaks. Varjestus (STP) ja vastavus tööstuslikele ülekande- ja ohutusstandarditele tagavad usaldusväärse jõudluse kiirete võrkude jaoks.

Sobib

• Suure tihedusega 24-pordilised või 48-pordilised patch-paneelid
• Cat.6A struktureeritud kaabeldus 10 Gbps Etherneti jaoks
• Professionaalsed võrguriiulid ja andmekeskuste paigaldised
• Seinapaneelid ja keystone-esiplaadid, mis vajavad varjestatud RJ-45 mooduleid

Peamised tehnilised andmed

• Toode: LogiLink NK4019 Cat.6A keystone-moodul (STP)
• Pistik: RJ-45 (mõlemad otsad)
• Mõõtmed: 14,8 mm (L) × 34,5 mm (S) × 19,1 mm (K)
• Toetatud standard: Cat.6A, kuni 10 Gbps
• Juhtme ristlõike ühilduvus: AWG22–26 (toetatud on tööriistavaba IDC-lõpetamine)
• Värvus: Hõbedane
• Kaal: 0,02 kg (tüki kohta)
• Pakendi sisu: 1 × keystone-moodul

Kasutamine

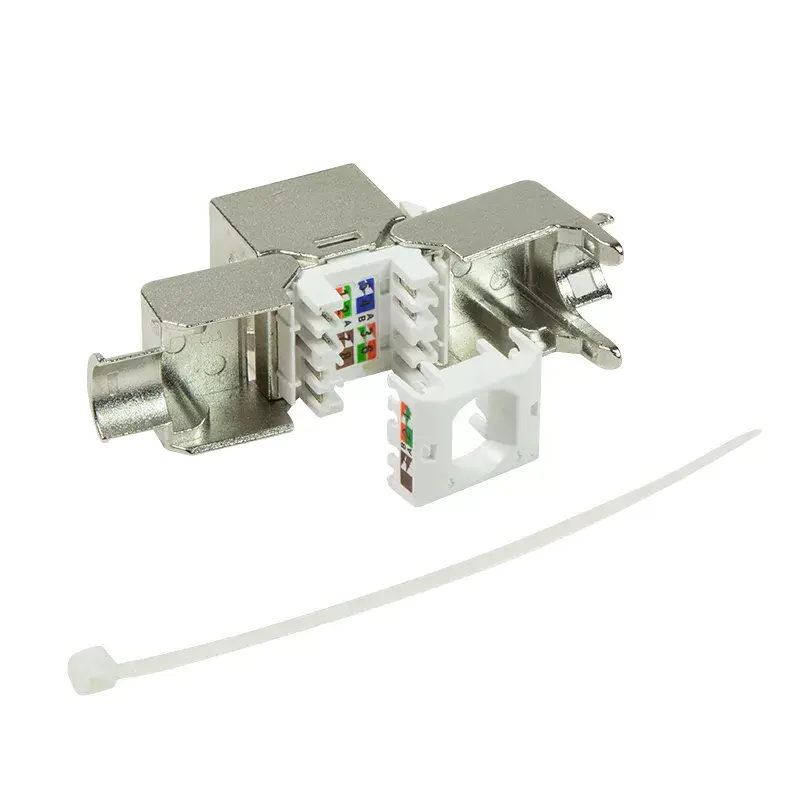

Sisestage NK4019 ühilduvasse keystone-avasse patch-paneelil või esiplaadil, kuni see klõpsuga paika lukustub. Lõpetage võrgukaabli juhtmed, järgides moodulil olevaid värvikoodiga juhtmestiku silte. Tööriistavaba paigaldamise korral kasutage IDC korki, et suruda juhtmed kontaktidesse; alternatiivina tehke standardne sisselöömine (punch-down) sobivate tööriistadega. Ühendage varjestatud RJ-45 patch-kaabel esipistikusse, et võrguühendus lõpule viia.

Soovitused

Parima varjestusjõudluse tagamiseks veenduge, et patch-paneel ja kaabelsüsteem tagaksid õige maanduse. Kasutage Cat.6A-klassiga kaablit ja kaaluge eralduse säilitamist elektriliinidest, et säilitada 10 Gbps ülekandekvaliteet.
