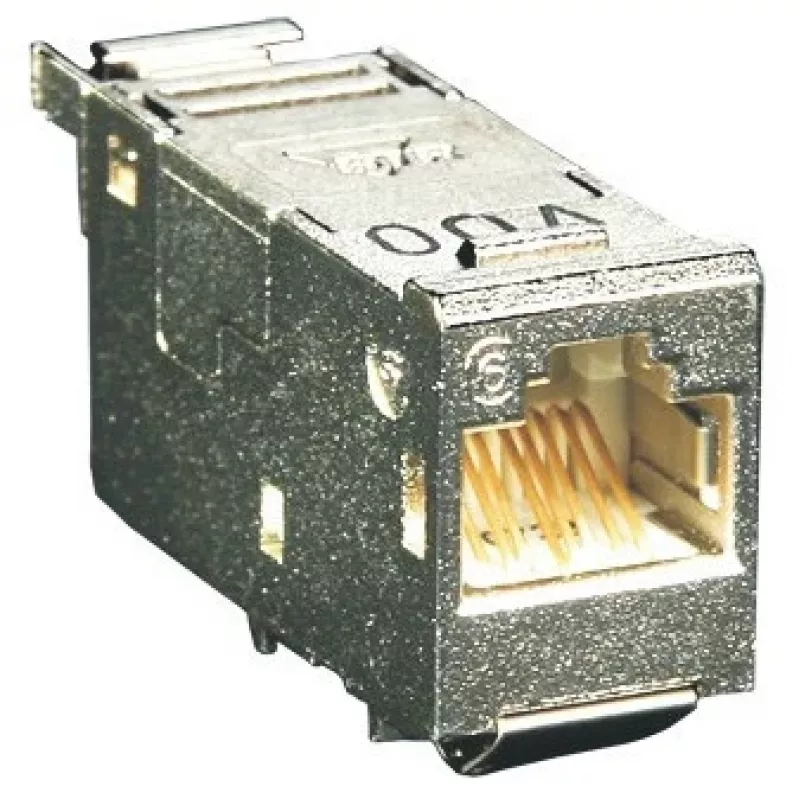

BTR E-DAT Cat.6A 8(8) RJ-45 sisestusmoodul, hõbedane, 41,95×14,7×19,1 mm

Kompaktne BTR E-DAT Cat.6A 8(8) RJ-45 sisestusmoodul hõbedases valusink korpuses. Moodul toetab Cat.6A jõudlust kuni 500 MHz ja on kvalifitseeritud 10 GBit Etherneti (IEEE 802.3an) ja Power over Etherneti (PoE) jaoks. Selle mõõtmed on 41,95 × 14,7 × 19,1 mm ja see on mõeldud paigaldamiseks patch-paneelidesse, keystone-plaatidesse või jaotusraamidesse, et pakkuda struktureeritud kaablisüsteemidele kiiret, varjestatud RJ-45 ühenduvust.

Eelised

Metallkorpuse mehaaniline töökindlus ja elektromagnetiline varjestus koos GHMT PVP kvaliteedihinnangu ja ISO/IEC 11801:2008 Ed.2.1 kohase EA-klassi vastavusega tagavad usaldusväärse Cat.6A signaaliülekande kuni 500 MHz. Otsastamine on montaažisõbralik ja vastu võetavad nii täisjuhtmed AWG 24/1 kuni 22/1 kui ka keerdjuhtmed AWG 26/7. Värvikoodid toetavad TIA/EIA-568A ja TIA/EIA-568B ühendusskeeme ning moodul võimaldab kiiret paaride sisestamist E-DAT moodulilaadijasse ilma spetsiaaltööriistadeta. Tõmbekaitse saavutatakse kaablisidemete abil mooduli juures.

Sobib

• 10 GBit Etherneti paigaldistele
• Struktureeritud kaabeldusele Cat.6A nõuetega
• PoE-toega võrguseadmetele ja toiteedastuseks
• Patch-paneelidele, keystone-plaatidele ja jaotusraamidele

Peamised tehnilised andmed

• Bränd: BTR
• Mudel / MPN: 130910-I
• EAN: 4250184105473
• Ühenduspesa: RJ-45 sisestusmoodul, 8(8) juhet
• Jõudlusklass: Cat.6A, EA-klass kuni 500 MHz (ISO/IEC 11801:2008 Ed.2.1)
• Ethernet: kvalifitseeritud 10 GBit Ethernetile (IEEE 802.3an)
• PoE: kvalifitseeritud Power over Ethernetile
• Korpus: viimistletud valusink (hõbedane)
• Mõõtmed: 41,95 × 14,7 × 19,1 mm
• Otsastamine: vastu võetavad täisjuhtmed AWG 24/1 - 22/1 ja keerdjuhtmed AWG 26/7; toetab TIA/EIA-568A ja -568B

Kasutusjuhend

Valmistage kaabel ette, eemaldades isolatsiooni sobiva pikkuse ulatuses ja eraldage juhtmepaarid. Järgige valitud ühendusskeemi (TIA/EIA-568A või -568B) ja sisestage üksikud juhtmed E-DAT moodulilaadijasse. Kasutage moodulil pakutavat montaažisõbralikku otsastusmeetodit; montaažiks pole vaja spetsiaaltööriistu. Kinnitage kaabel tõmbekaitse tagamiseks kaablisidemetega mooduli külge ja paigaldage sisestusmoodul sihtotstarbelisse patch-paneeli, keystone-plaati või jaotusraami.

Soovitused

Usaldusväärse Cat.6A ja 10 GBit jõudluse tagamiseks kontrollige õiget paaride järjestust ja hoidke paigaldamise ajal kinni soovitatud kaabli painutamise raadiustest. Varjestatud komponentide integreerimisel struktureeritud kaablisüsteemi rakendage asjakohaseid varjestus- ja maandustavasid.
