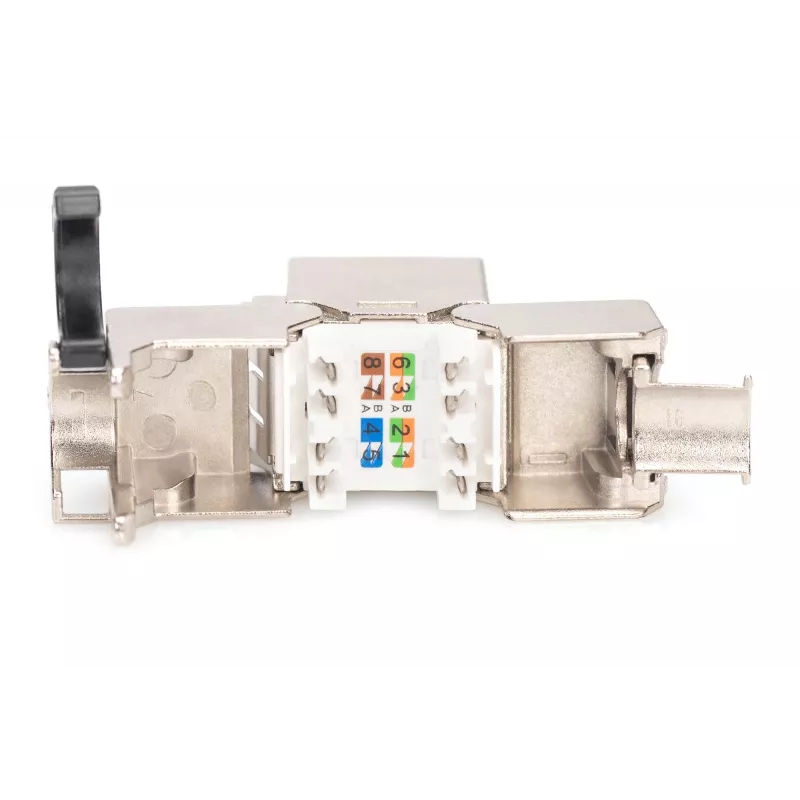

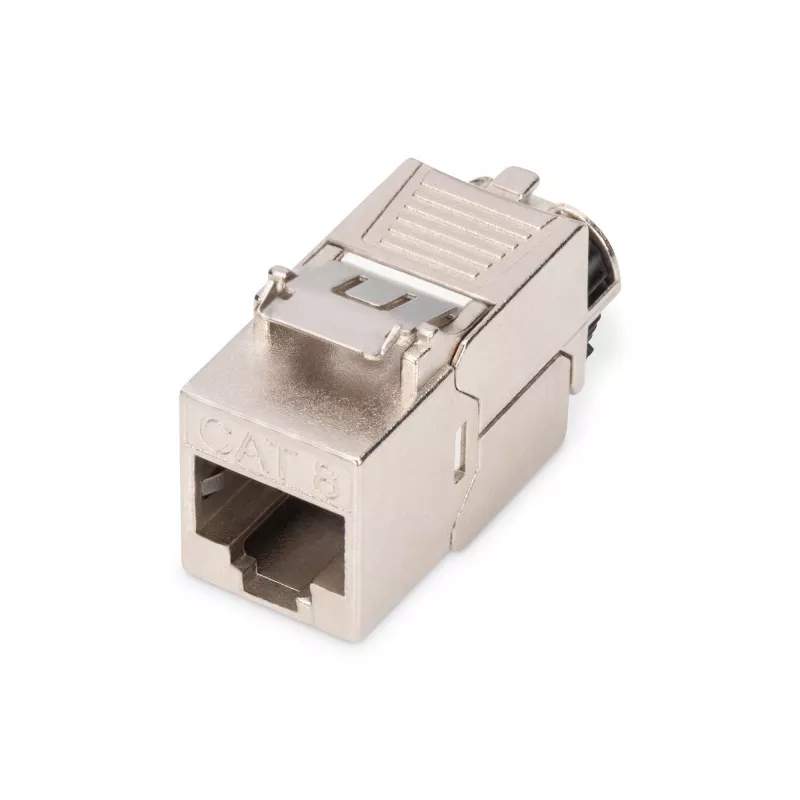

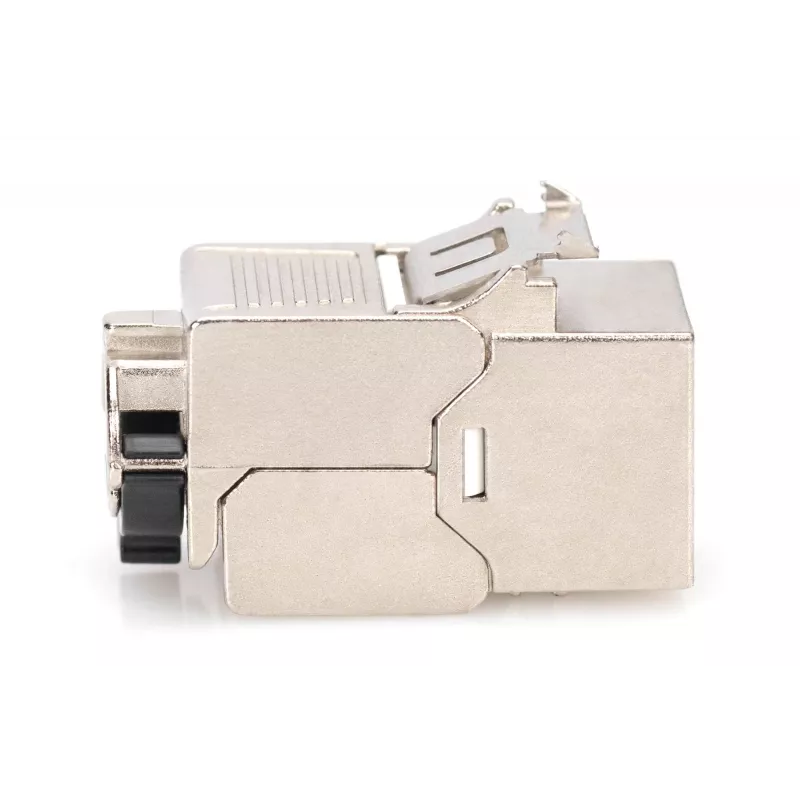

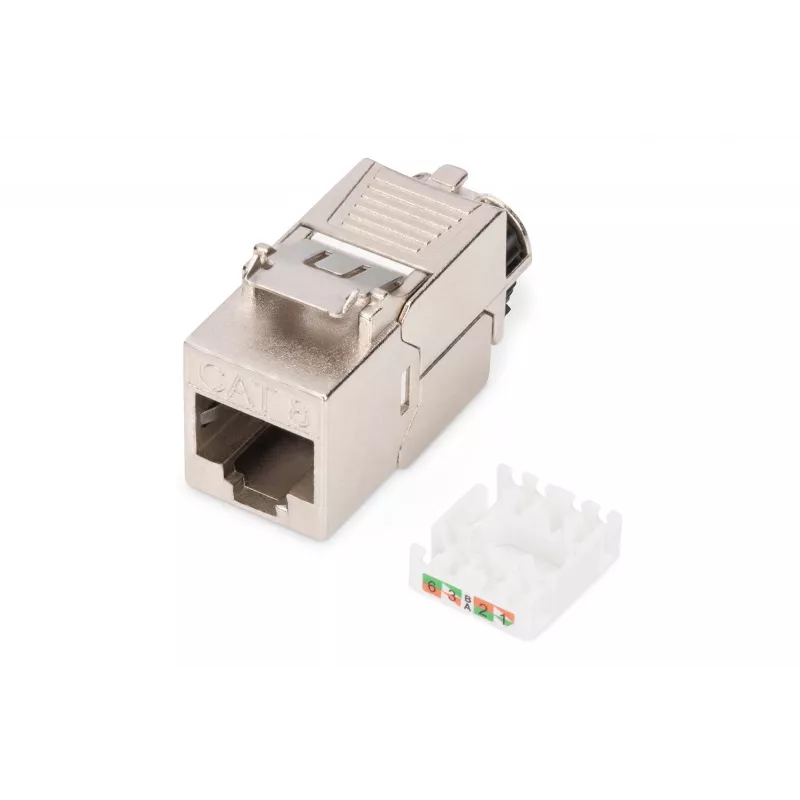

Keystone-moodul Digitus CAT 8.1 RJ-45 varjestatud lame valge

DIGITUS® DN-93816 on varjestatud CAT 8.1 keystone-moodul tööriistavaba ühendusega, mis on mõeldud kiireks 25/40GBase-T edastuseks andmekeskuse Top-of-Rack (ToR) ja Middle-of-Row (MoR) kaabelduses. See toetab püsiühenduse kaugust kuni 24 m ja kanaliühenduse kaugust kuni 30 m ning selle kompaktne vorm võimaldab paigaldada 24 moodulit 483 mm (19") 1U paneelile. Moodul vastab kategooria 8.1 ja ISO/IEC 11801 standarditele, pakkudes usaldusväärset kõrgsageduslikku võrguühendust kuni 2000 MHz.

Eelised

Varjestatud disain vähendab elektromagnetilisi häireid ja parandab signaali terviklikkust 25/40GBase-T ühenduste korral. Tööriistavaba ühendus lihtsustab paigaldamist ja vähendab seadistusaega. Kompaktne keystone-vorming võimaldab suure tihedusega paigutust 1U 19" paneelides, muutes selle sobivaks andmekeskuse riiulikeskkondadesse. Vastavus kategooriale 8.1 ja ISO/IEC 11801 tagab ühilduvuse kaasaegsete kaabeldusinfrastruktuuridega.

Peamised spetsifikatsioonid

• Standard: Kategooria 8.1 / ISO/IEC 11801
• Edastus: 25/40GBase-T
• Sagedus: 2000 MHz
• Kaabliühilduvus: AWG 22/1 - 26/7
• Kinnitus: Tööriistavaba keystone-moodul
• Püsiühenduse kaugus: kuni 24 m
• Kanaliühenduse kaugus: kuni 30 m
• Paneeli tihedus: 24 ühikut 483 mm (19") 1U paneelil

Kasutamine

Sisestage keystone-moodul ühilduva 19" 1U paneeli avasse ja kinnitage see tööriistavaba kinnitusmehhanismi abil. Lõpetage sobivad AWG 22/1 kuni 26/7 kaablid vastavalt juhtmestiku värvikoodile ja tagage korralik varjestuse järjepidevus. Ühendage paneel oma võrgulülititega 25/40GBase-T linkide jaoks, järgides määratud püsiühenduse ja kanaliühenduse kaugusi, et säilitada signaali jõudlus. Kontrollige ühendusi ja vajadusel käivitage sertifitseerimistestid.

Soovitused

Kasutage varjestatud kaabeldust ja tagage korralik maandus, et säilitada mooduli EMI jõudlus. Andmekeskuse paigalduste maksimaalse töökindluse tagamiseks hoidke püsiühendused 24 m ja kanaliühendused 30 m piires ning tehke pärast paigaldamist kanali sertifitseerimine.
