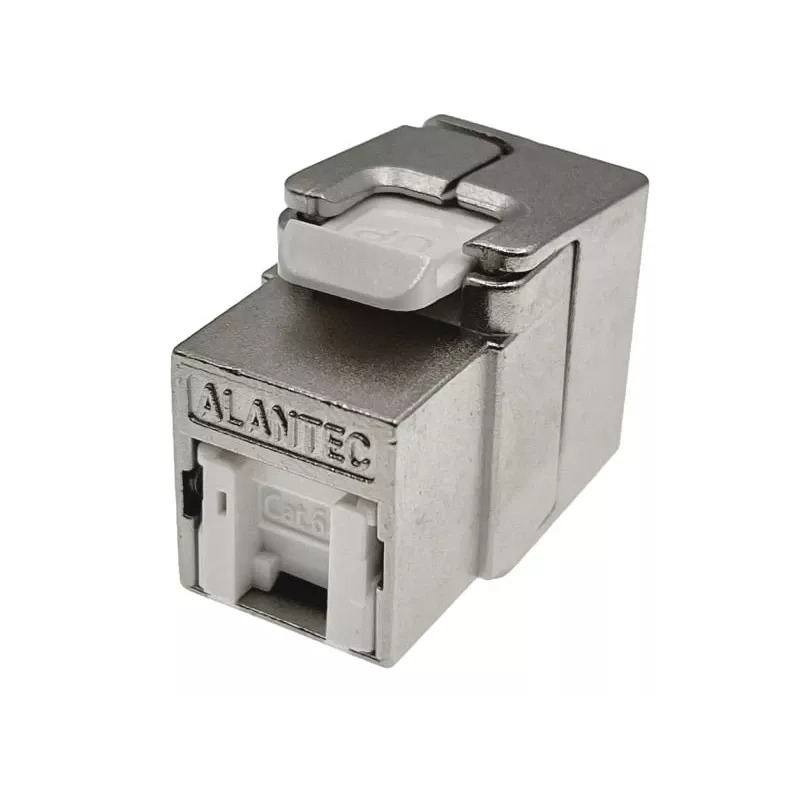

Keystone moodul Alantec MB005-1 lame roostevabast terasest RJ-45, emane, Cat6a, AWG 22/24

Alantec MB005-1 keystone moodul on lame, varjestatud (STP) kategooria 6A (10Gb) RJ-45 edastusmoodul, mis on valmistatud roostevabast terasest. See on ette nähtud siseruumides paigaldamiseks abonendipistikupesadesse ja paigalduspaneelidesse andmesidevõrkudes, sealhulgas kohtades, kus esineb elektromagnetilisi häireid. Edastusomadused on sõltumatult testitud INTERTEKi (USA) poolt. Moodul toetab nii tööriistavaba kui ka traditsioonilist tööriistaga lõpetamist ning ühildub tavaliste kinnituselementidega, nagu õõnes paigalduspaneelid, seinakarbid ja põrandakarbid.

Eelised

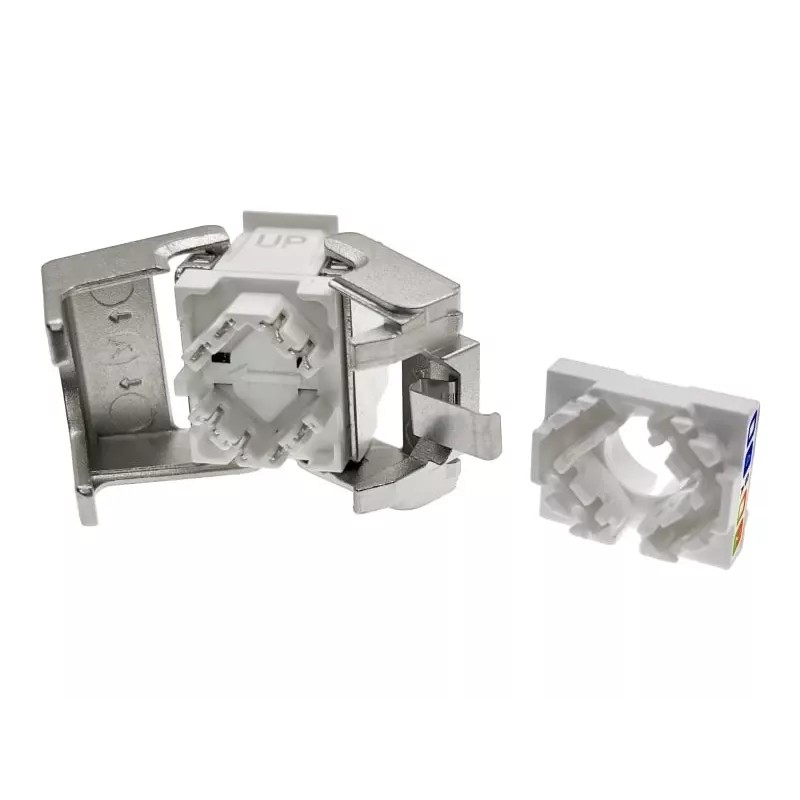

MB005-1 tagab kõrge jõudlusega kategooria 6A edastuse koos varjestusega, mis vähendab elektromagnetiliste häirete mõju. Tööriistavaba lõpetamine sulgeb mooduli korpuse kaabli ühe liigutusega, tihendades samaaegselt kõik kaheksa juhet IDC-pistikul ja tagades ühtlase kinnitusjõu; lõpetamine tööriistaga on samuti võimalik. Lame roostevabast terasest disain tagab vastupidava konstruktsiooni ja ühilduvuse standardsete keystone avadega. Spetsiaalne mehaaniline disain kaitseb moodulit deformatsiooni eest RJ11/RJ12 pistikute sisestamisel ning integreeritud sissetõmmatav tolmukaitse kaitseb RJ-45 kontaktpiirkonda. Sisemine juhtmete organiseerija rombikujuline disain vähendab juhtmete lahtikeerdumist, parandades edastusparameetreid.

Sobib kasutamiseks

• Siseruumide abonendipistikupesad ja seinapaneelid
• Paigalduspaneelid ja paigaldusväljad andmekeskustes või telekommunikatsiooniruumides
• Paigaldused keskkondades, kus on võimalikud elektromagnetilised häired (EMI)
• Kiired paigaldused, kus tööriistavaba lõpetamine kiirendab kasutuselevõttu

Peamised tehnilised andmed

• Standard: kategooria 6A (10Gb)
• Varjestus: STP (varjestatud)
• Pistik: RJ-45 keystone
• Materjal / värv: roostevaba teras
• Lõpetamine: tööriistavaba IDC lõpetamine; toetab ka tööriistapõhist lõpetamist
• Testitud: INTERTEK (USA)
• Mõõtmed (L×S×K): 16,4 mm × 28,7 mm × 22,5 mm
• Pakendi kogus: 1 tükk
• MPN: MB005-1
• EAN: 5904204402194

Kasutamine

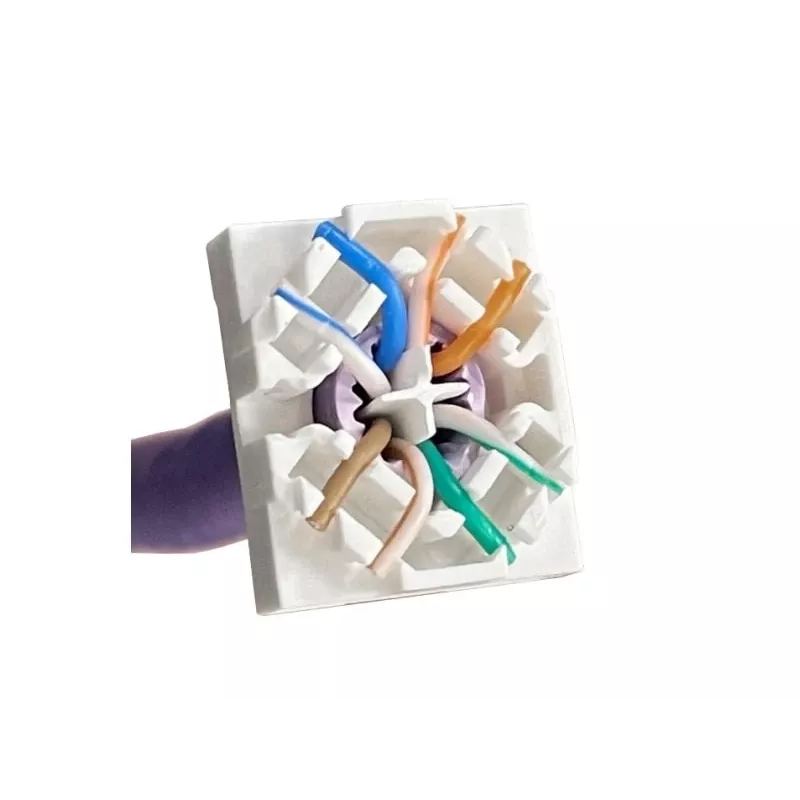

Tööriistavabaks lõpetamiseks eemaldage kaabli väliskest vastavalt tavapärastele juhistele, asetage kaabel keystone moodulisse ja suruge mooduli korpus ühe liigutusega kinni, kuni see lukustub; IDC kontaktid lõpetavad kõik kaheksa juhet üheaegselt. Soovi korral kasutage ühilduvat lõpetamistööriista tööriistapõhiseks IDC lõpetamiseks vastavalt tööriista tootja juhistele. Paigaldage kokkupandud moodul keystone'iga ühilduvasse avasse paigalduspaneelil, esipaneelil või põrandakarbis, kasutades standardseid kinnitusvahendeid. Pärast paigaldamist tõmmake tolmukaitse sisse ja sisestage RJ-45 pistik vastavalt vajadusele.

Soovitused

Moodul on ette nähtud siseruumides kasutamiseks struktureeritud kaablisüsteemides ning tuleb paigaldada vastavalt kehtivatele kaablistandarditele (TIA/EIA või ISO/IEC) ja kohalikele eeskirjadele. Kasutage varjestatud kaablit ja korralikku maandust keskkondades, kus esineb elektromagnetilisi häireid, et säilitada kategooria 6A jõudlus.
