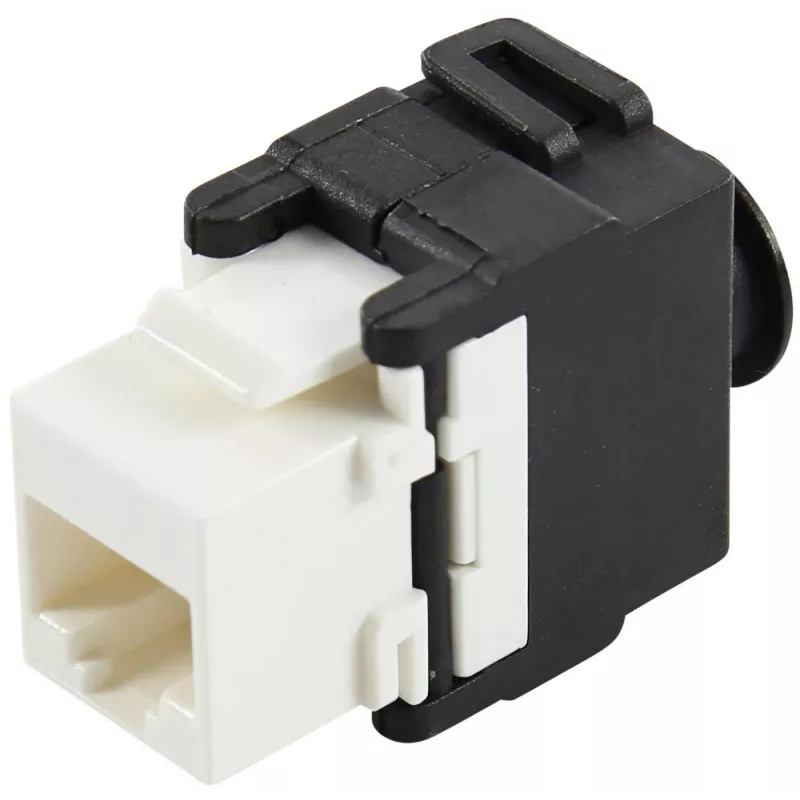

Keystone-moodul LOGON LKS310, lame valge, RJ-45 pistik

LOGON LKS310 keystone-moodul on lame valge esipaneeli sisu RJ-45 pistikuga, mis on mõeldud ühe pordiga Etherneti ühendusteks keystone-ühilduvates seinapaneelides, patch-paneelides ja moodulites. Moodul toetab 5E-kategooria struktureeritud kaabelduse standardeid ja on ette nähtud kasutamiseks kontorites, andmekappides ja elamu võrkudes, kus on vaja lihtsat, kompaktset varjestamata RJ-45 väljundit.

Eelised

Moodul vastab TIA/EIA-568-A ja TIA/EIA-568-B 5E-kategooria nõuetele ning asjakohastele rahvusvahelistele kaabelduse standarditele, sealhulgas ISO/IEC 11801 ja CENELEC EN50173. See on vastavuses UL 1863 nõuetega ja pakub usaldusväärseid elektrilisi omadusi, nagu madal kontaktitakistus, kõrge isolatsioonitakistus ja määratletud dielektriline vastupidavuspinge. Lame valge plastdisain tagab diskreetse välimuse ja lihtsa paigaldamise standardsetesse keystone-avadesse.

Sobib

• Kontori tööjaamade võrguväljundid
• Patch-paneelid ja keystone-patch-lahtrid
• Elamu Etherneti seinapordid
• Andmekapi ja sidekapi lõpetused

Peamised tehnilised andmed

• Kategooria: Cat5e (vastab TIA/EIA-568-A ja -B 5E-kategooriale)
• Pistiku tüüp: RJ-45 emane, varjestamata
• Orientatsioon: lame / 180° nurk
• Materjal: plastkorpus
• Värv: valge
• Elektrilised näitajad: vool max 1,5 A; pinge 150 V
• Kontaktitakistus: 20 mΩ
• Isolatsioonitakistus: 500 MΩ
• Dielektriline vastupidavus: 1000 V AC RMS, 60 Hz, 1 min

Kuidas kasutada

Sisestage LOGON LKS310 keystone-moodul ühilduvasse keystone-avasse seinapaneelil või patch-paneelil, kuni see klõpsuga paika lukustub. Termineerige võrgukaabel RJ-45 sisendisse, järgides standardseid Cat5e ühendusskeeme (TIA/EIA-568-A või TIA/EIA-568-B), ning kontrollige paaride järjepidevust ja polaarsust vastavate testimisseadmetega. Veenduge, et moodul on kindlalt paigas ja et kaablihaldus väldib liigset pinget pistikule.

Soovitused

Kasutage moodulit keskkondades, mis nõuavad Cat5e jõudlust ja varjestamata paigaldust. Testige lõpetusi pärast paigaldamist ja vältige plastkorpuse pikaajalist kokkupuudet otsese päikesevalguse või keemiliste lahustega. Varjestatud kaabeldussüsteemide jaoks valige selle asemel varjestatud keystone-moodul.
