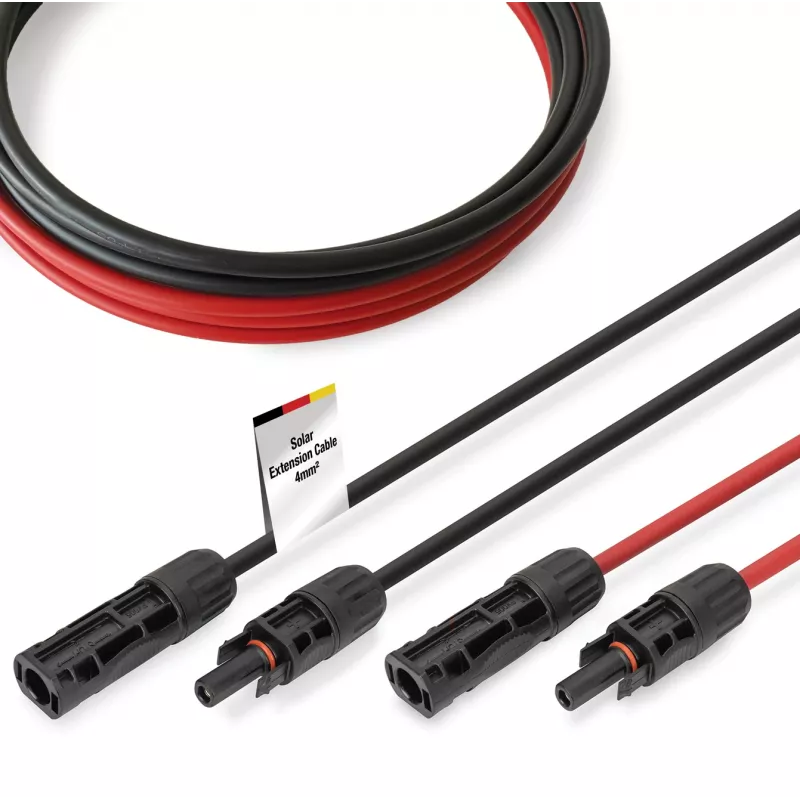

Kaabel Digitus DK-SCEC64-0050 4 mm² MC4 5 m Must Punane

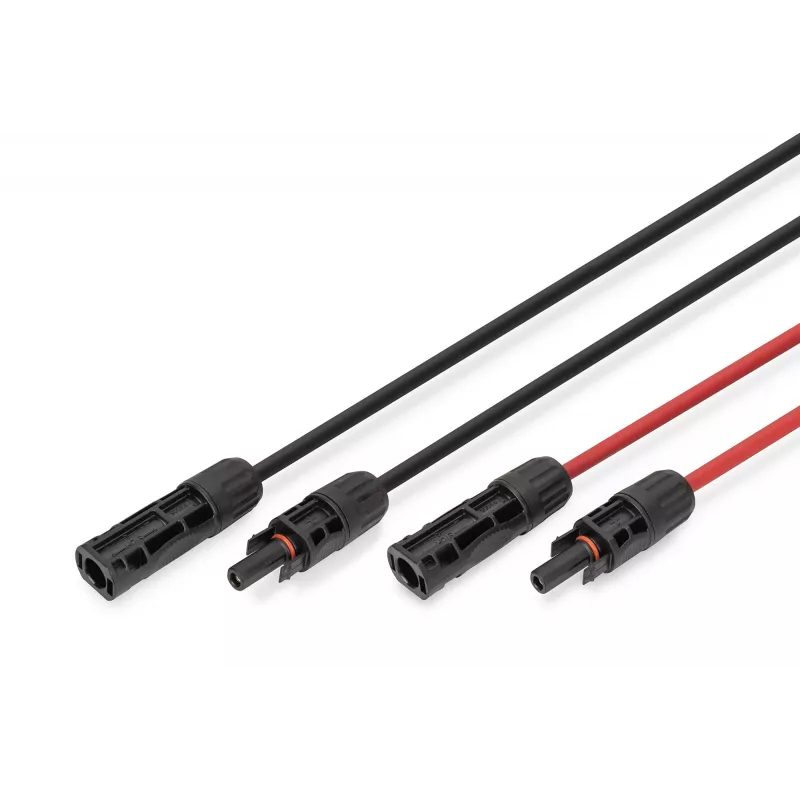

Digitus DK-SCEC64-0050 4 mm² MC4 5 m Must Punane on kasutusvalmis päikesekaabli pikendus sise- ja välistingimustes fotogalvaaniliste paigaldiste jaoks. Sellel on eelmonteeritud MC4-pistik ja -pesa, tinatud vaskjuht ristlõikega 4 mm², XLPO-isolatsioon ja töökindel ümbris, mis talub UV-kiirgust, niiskust, osooni ja mehaanilist pinget. Nimitoevooluga 30 A ja alalispinge taluvusega kuni 1500 V sobib kaabel päikesemoodulite, inverterite ja muude PV-komponentide ühendamiseks.

Eelised

Tinatud vaskjuhid tagavad kõrge juhtivuse ja korrosioonikaitse. Eelmonteeritud MC4-pistikud võimaldavad tööriistavaba, kiiret ja ohutut ühendamist. Kaabel on mõeldud kõrgepingelistele PV-süsteemidele alalispinge taluvusega kuni 1500 V ning pakub laia töötemperatuurivahemikku -40 °C kuni +85 °C. Ümbris on leegiaeglustav vastavalt UL94 V-0 standardile ja konstruktsioon tagab madala kontakttakistuse (≤0,509 Ω), et minimeerida võimsuskadusid. Konstruktsioon on ilmastikukindel ja vastupidav püsivaks välitingimustes kasutamiseks ning vastab CE, EN 50618, EN 60332-1-2 (Eca) ja EN 62852:2015 standarditele.

Sobib

• Päikesepaneelide ühendamiseks elamu- ja äri-PV-süsteemides
• Moodulite ühendamiseks inverterite või kombineerimiskarpidega
• Pikenduslõikudeks, kus on vaja 5 m 4 mm² MC4-ühendust
• Püsivateks välipaigaldisteks, mis nõuavad UV- ja ilmastikukindlat kaabeldust

Peamised tehnilised andmed

• Pikkus: 5 m
• Juhtme ristlõige: 4 mm²
• Nimitoevool: 30 A
• Pingetaluvus: kuni 1500 V DC (samuti määratud 1000 V AC)
• Juhtmematerjal: tinatud vask (TS 56/0.285 ±0.01)
• Juhtme läbimõõt: 2,4 mm
• Isolatsioonimaterjal: XLPO
• Ümbrismaterjal: XLPO (välisläbimõõt 5,5 mm ±0,2 mm)
• Isolatsiooni läbimõõt: 3,8 mm ±0,1 mm
• Pistikupesa materjal: PPE, PA66, halogeenivaba
• Temperatuurivahemik: -40 °C kuni +85 °C
• Kontakttakistus: ≤0,509 Ω
• Isolatsioonitakistus: ≥580 MΩ·km
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 min)
• Sädemetest: 7 kV
• Standardid ja sertifikaadid: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Värvid: 1x must, 1x punane
• Ühendused: MC4-pistik MC4-pesasse
• Kaitseaste: IP65/IP68

Kasutusjuhend

Asetage kaabel päikesemooduli ja inverteri või moodulite vahele nii, et kumbki juht ei oleks mehaanilise pinge all. Ühendage eelmonteeritud MC4-pistik mooduli või seadme vastava MC4-pesaga, kuni see lukustub; veenduge, et ühendus on kindel. Paigaldage kaabel järgides kohalikke paigaldusnõudeid, vältides teravaid servi ja kuuma pindu. Veenduge, et polaarsus on õige (punane = positiivne, must = negatiivne) ja kinnitage kaabel sobivate klambrite või sidemetega, et vältida liikumist. Enne kasutuselevõttu tehke isolatsiooni- ja pidevuskontrollid vastavalt kehtivatele standarditele.

Soovitused

Kasutage seda 4 mm² MC4 5 m kaablit lõikude puhul, mis nõuavad kuni 30 A ja kuni 1500 V alalispinget. Pikkade vahemaade või suurema vooluvajaduse korral hinnake suuremaid juhtmeristlõikeid. Hoidke ja paigaldage kaabel eemal pikaajalisest kokkupuutest äärmuslike lahustite või õlidega ning järgige PV-paigaldiste ja maanduse osas kohalikke elektrieeskirju.
