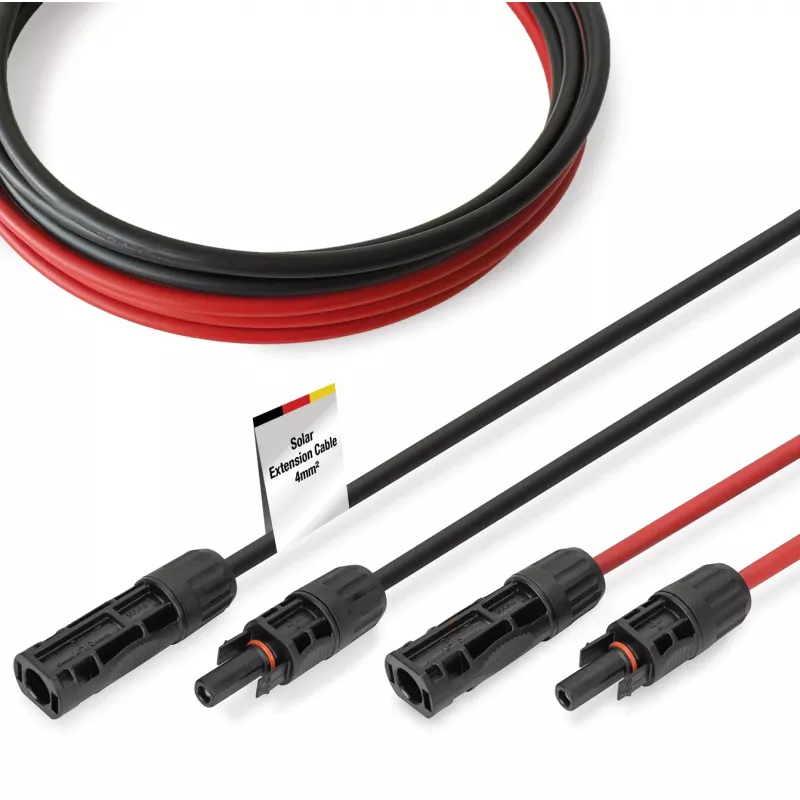

Kaabel Digitus DK-SCEC64-0030 4 mm² MC4 pistikuga 3 m must punane

Digitus DK-SCEC64-0030 on kasutusvalmis 3 m päikeseenergia pikenduskaabel koos eelmonteeritud MC4-pistikutega, mis on mõeldud fotogalvaaniliste moodulite, inverterite ja muude PV-komponentide ühendamiseks. Kaablil on 4 mm² tinatatud vaskjuht ja see on ette nähtud usaldusväärseks energiaülekandeks päikeseenergiasüsteemides, kusjuures isolatsiooni- ja mantlimaterjalid pakuvad vastupidavust UV-kiirgusele, niiskusele, osoonile ja mehaanilisele pingele.

Eelised

Kaabel pakub suurt juhtivust ja korrosioonikaitset tänu 4 mm² ristlõikega tinatatud vaskjuhtidele ning madalat kontakttakistust (≤ 0,509 Ω), et minimeerida võimsuskadusid. Eelmonteeritud MC4-pistikud võimaldavad tööriistavaba, kiiret ja ohutut plug-and-play paigaldust. See toetab kõrgeid alalispingeid (kuni 1500 V alalisvoolu dielektriline tugevus, 1000 V nimipinge), talub temperatuure vahemikus -40 °C kuni +85 °C ja sellel on leegiaeglustav mantel (UL94 V-0). Konstruktsioon on ilmastikukindel ja paindlik püsivaks välitingimustes kasutamiseks ja kitsaste raadiuste jaoks.

Sobib

• Päikesepaneelide ühenduste pikendamiseks katuse- ja maapinnale paigaldatud PV-massiividel
• Päikesemoodulite ühendamiseks inverterite ja kombineerimiskarpidega
• DIY päikeseenergiaprojektid ja professionaalsed fotogalvaanilised paigaldised

Peamised tehnilised andmed

• Pikkus: 3 m
• Juhi ristlõige: 4 mm²
• Nimivool: 30 A
• Pingetaluvus / dielektriline tugevus: kuni 1000 V alalisvoolu nimipinge; dielektriline tugevus vahelduvvool 6,5 kV / alalisvool 15 kV (5 min)
• Juhtmematerjal ja -struktuur: tinatatud vask, TS 56/0,285±0,01; juhi läbimõõt 2,4 mm
• Isolatsiooni / mantli materjal: XLPO (isolatsioon), PA66 mantel; pistiku materjal PPE, PA66, halogeenivaba
• Isolatsiooni läbimõõt: 3,8 mm ±0,1 mm; välisläbimõõt: 5,5 mm ±0,2 mm
• Temperatuurivahemik: -40 °C kuni +85 °C
• Kontakttakistus: ≤ 0,509 Ω
• Isolatsioonitakistus: ≥ 580 MΩ·km
• Sädemetest: 7 kV
• Standardid ja sertifikaadid: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Mantli värvid: 1x must, 1x punane

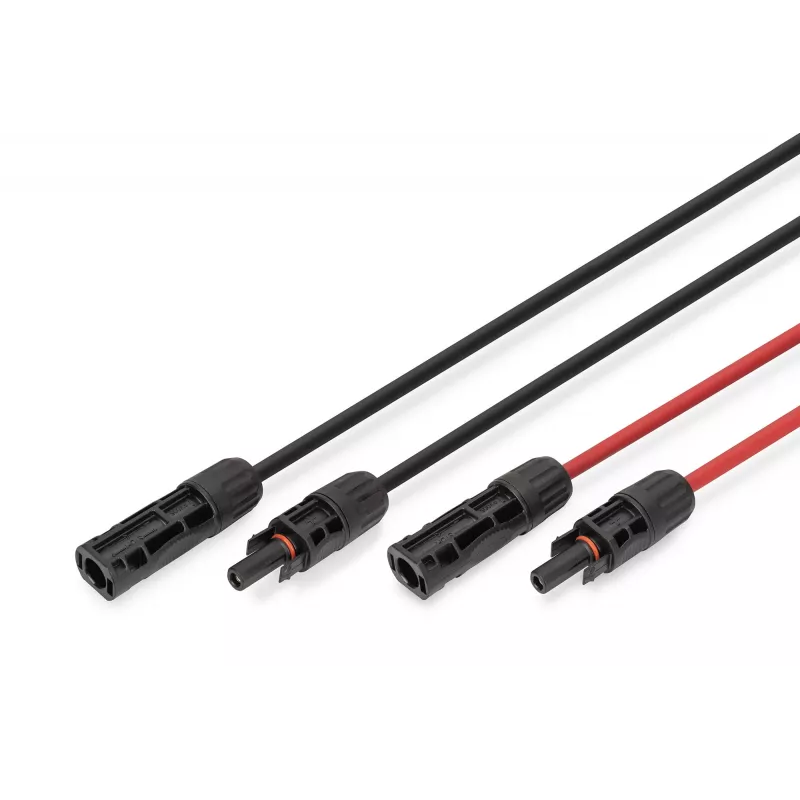

• Ühendused: MC4 isane pistik MC4 emase pesasse

Kasutamine

Enne paigaldamist kontrollige süsteemi pinget ja polaarsust. Juhtige kaabel moodulite, inverterite või ühenduspunktide vahel, järgides painderaadiusi ja kinnitades selle, et vältida mehaanilist pinget. Ühendage MC4-pistik vastava MC4-pesaga, tagades korraliku haardumise kuni klõpsatuseni; kasutage eelmonteeritud pistikuid, et vältida täiendavat tööriistade vajadust. Enne PV-süsteemi pingestamist kontrollige elektriühendusi ja isolatsiooni terviklikkust.

Soovitused

Ohutuks ja vastupidavaks tööks kasutage kaablit ettenähtud temperatuuri- ja pingepiirides, järgige kohalikke elektrieeskirju ja tootja juhiseid ning tehke perioodilisi kontrolle UV- või mehaaniliste kahjustuste suhtes. Ärge ületage nimivoolu ja veenduge õiges polaarsuses moodulite ja inverterite ühendamisel.
