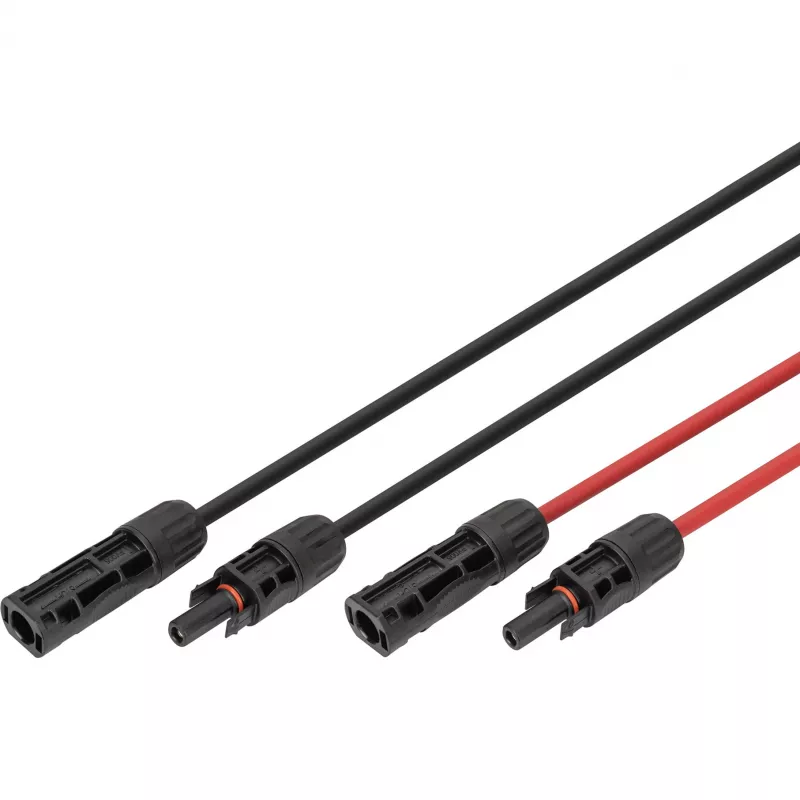

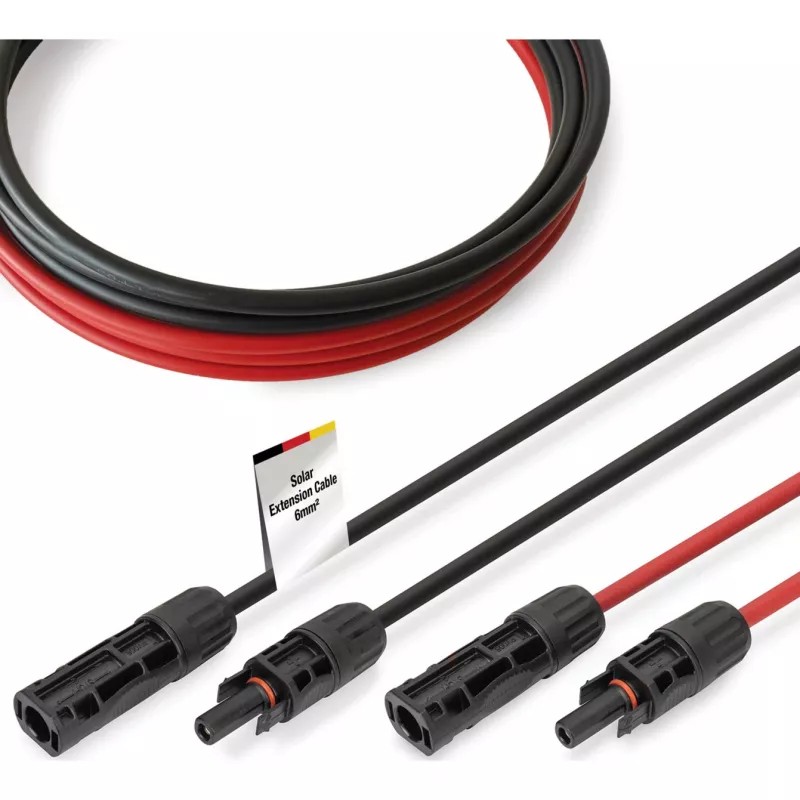

Kaabel Digitus DK-SCEC66-0030 6 mm² 3 m MC4 Must Punane

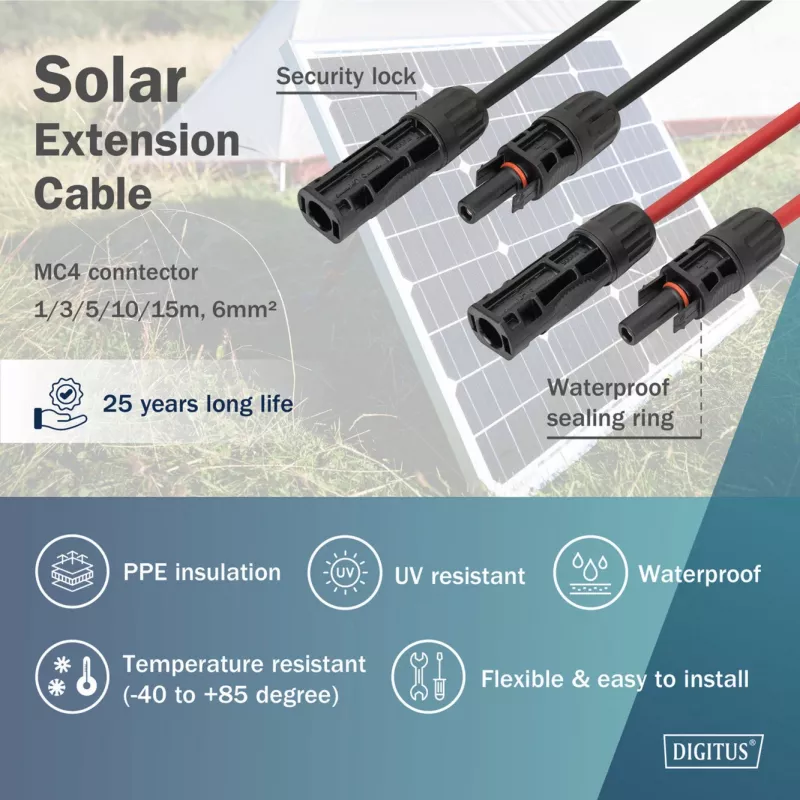

DIGITUSE kaabel DK-SCEC66-0030 on kasutusvalmis päikeseenergia pikenduskaabel eelmonteeritud MC4-pistiku ja -pesaga. Tinatud vasest 6 mm² juhtme, 3 m pikkuse ja kuni 1500 V alalispinge nimipingega kaabel on mõeldud usaldusväärseteks ühendusteks päikesepaneelide, inverterite ja muude PV-komponentide vahel. XLPO isolatsioon ja töökindel ümbris pakuvad kaitset UV-kiirguse, niiskuse, osooni ja mehaanilise pinge eest, samas kui kaabel sobib püsivaks välitingimustes kasutamiseks ning isetegemise või professionaalsete PV-paigaldiste jaoks.

Eelised

Kõrge juhtivuse ja korrosioonikaitse tagavad tinatud vasest juhtmed 6 mm² ristlõikega. Eelmonteeritud MC4-pistikud võimaldavad tööriistavaba, kiire ja ohutu paigalduse. Kaabel on ette nähtud kõrgepingelistele PV-süsteemidele kuni 1500 V alalispinget, talub temperatuure vahemikus -40 °C kuni +85 °C ning sellel on leegiaeglustav kest, mis vastab UL94 V-0 nõuetele. Madal kontaktakistus (≤ 0,5 Ω) minimeerib võimsuskaod ja vastavus CE, EN 50618, EN 60332-1-2 (Eca) ja EN 62852:2015 standarditele tagab rahvusvahelise heakskiidu ja ohutuse.

Sobib kasutamiseks

• Päikesepaneelide ühendamiseks stringide või kombineerimiskarpidega
• Moodulite ühendamiseks inverterite või optimeerijatega
• Ajutiseks või püsivaks välipaigaldise PV-juhtmestikuks

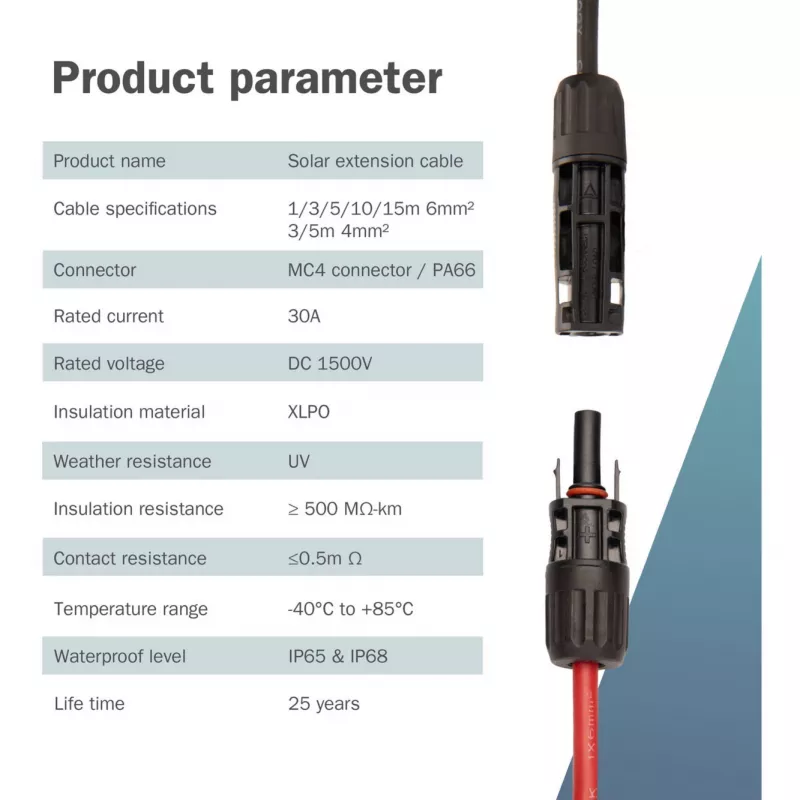

Peamised tehnilised andmed

• Pikkus: 3 m
• Juhtme ristlõige: 6 mm²
• Pingetaluvus: kuni 1500 V alalispinge / 1000 V vahelduvpinge
• Nimivool: 30 A
• Juhtmematerjal: tinatud vask
• Juhtme struktuur: TS 84/0,285 mm
• Juhtme läbimõõt: 3,0 mm
• Isolatsioonimaterjal: XLPO
• Kesta materjal: XLPO (PA66 pistikuosade jaoks)
• Pistikmaterjal: PPE, PA66, halogeenivaba
• Isolatsiooni läbimõõt: 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Temperatuurivahemik: -40 °C kuni +85 °C
• Kontaktakistus: ≤ 0,5 Ω
• Isolatsioonitakistus: ≥ 500 MΩ·km
• Dielektriline tugevus: vahelduvpinge 6,5 kV / alalispinge 15 kV (5 minutit)
• Sädemetest: 7 kV
• Standardid ja sertifikaadid: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Värv: 1 × must, 1 × punane
• Ühendused: MC4-pistik MC4-pesasse
• Sissepääsukaitse: IP65/IP68

Kasutamine

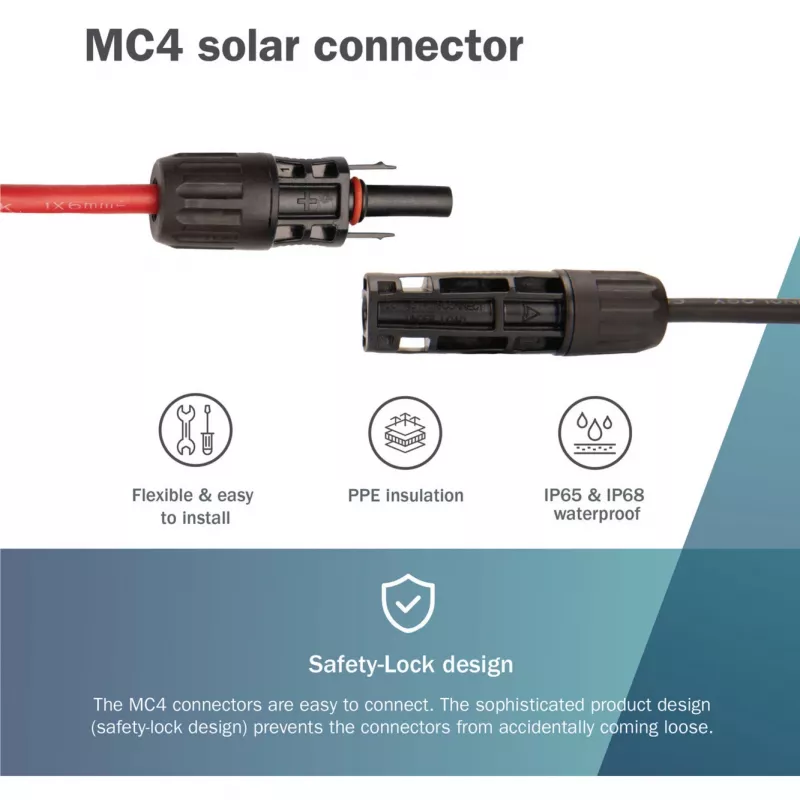

Paigaldage kaabel PV-moodulite, inverterite või ühenduskarpide vahel, tagades, et järgitakse painderaadiusi ja konnektorid ei oleks pingestatud. Ühendage MC4-pistik vastava MC4-pesaga vastaskomponendil, kuni lukustusmehhanism haakub. Enne lõpliku ühenduse tegemist kontrollige polaarsust (punane = positiivne, must = negatiivne). Enne süsteemi pingestamist viige läbi isolatsiooni- ja pidevuskontroll vastavalt kohalikele elektrieeskirjadele ja inverteri tootja juhistele.

Soovitused

Pikaajaliste välipaigaldiste korral kinnitage kaabel mehaanilise pinge ja UV-kiirguse eest sobivate klambrite või kaabelkanalitega, vältige teravaid servi ja järgige kohalikke paigaldusstandardeid. Kasutage kaablit määratud temperatuuri- ja pingepiirangute piires ning veenduge, et konnektorid on enne kasutamist puhtad ja täielikult lukustatud.
