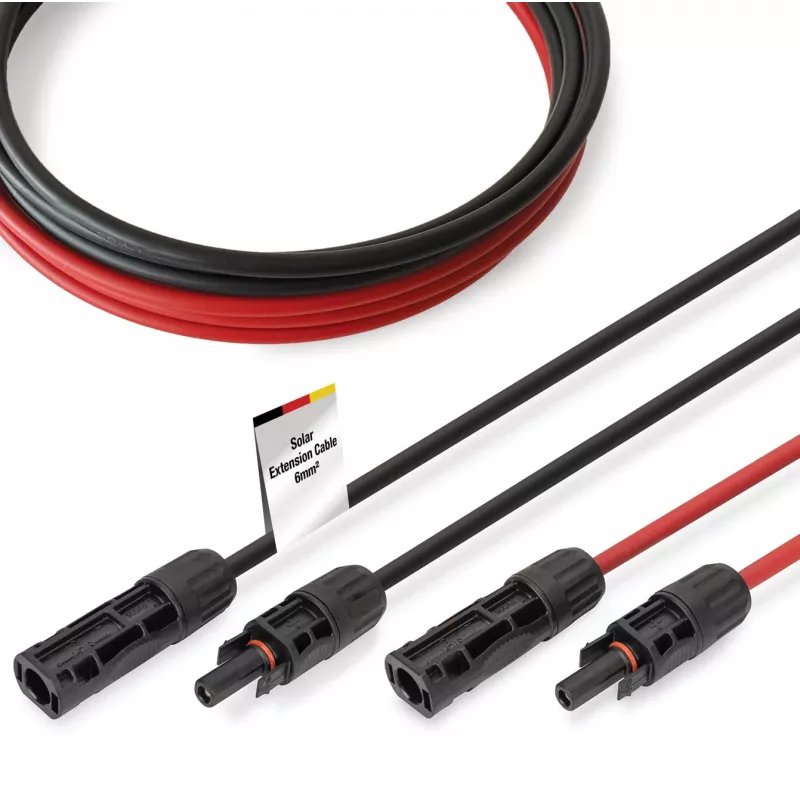

Kaabel Digitus DK-SCEC66-0050 6 mm² MC4 5 m Must Punane

Digitus DK-SCEC66-0050 on kasutusvalmis päikesekaabli pikendus eelmonteeritud MC4 pistiku ja pesaga, mis on mõeldud usaldusväärsete alalisvooluühenduste jaoks fotoelektrilistes süsteemides. 6 mm² tinatatud vaskjuhtme ja 5 m pikkusega kaabel toetab kaasaegseid kõrgepingelisi PV-paigaldisi kuni 1500 V alalisvoolu korral. XLPO isolatsioon ja tugev ümbris tagavad vastupidavuse UV-kiirgusele, niiskusele, osoonile ja mehaanilisele pingele, samas kui leegiaeglustavad omadused (UL94 V-0) ja madal kontakttakistus tagavad ohutu ja tõhusa jõuülekande.

Eelised

Kõrge juhtivuse ja korrosioonikaitse tagab tinatatud vaskjuht 6 mm² ristlõikega. Eelmonteeritud MC4 pistikud võimaldavad tööriistavaba, kiiret ja kindlat ühendamist. Kaabel on hinnatud pingetele kuni 1500 V alalisvoolu korral ja töötab temperatuuridel vahemikus -40 °C kuni +85 °C. See on leegiaeglustav vastavalt standardile UL94 V-0, madala kontakttakistusega (≤ 0,5 Ω) minimaalse võimsuskao jaoks ning vastab rahvusvahelistele standarditele nagu EN 50618, EN 60332-1-2 (Eca) ja EN 62852:2015. Painduv disain ja ilmastikukindel konstruktsioon muudavad selle sobivaks püsivaks välitingimustes kasutamiseks.

Sobib

• Päikesepaneelide ühendamiseks string- ja massiivikonfiguratsioonides
• Moodulite ühendamiseks inverterite ja harukarpidega
• Pikendusühendusteks elamu- ja äri-PV-süsteemides

Peamised tehnilised andmed

• Pikkus: 5 m
• Juhtme ristlõige: 6 mm²
• Pingetaluvus: kuni 1500 V DC / 1000 V AC
• Nimivool: 30 A
• Juhtmematerjal: tinatatud vask
• Juhtmestruktuur: TS 84/0,285 mm
• Juhtme läbimõõt: 3,0 mm
• Isolatsioonimaterjal: XLPO
• Ümbrismaterjal: XLPO
• Pistikukorpuse materjal: PPE, PA66, halogeenivaba
• Isolatsiooni läbimõõt: 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Temperatuurivahemik: -40 °C kuni +85 °C
• Kontakttakistus: ≤ 0,5 Ω
• Isolatsioonitakistus: ≥ 500 MΩ·km
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 minutit)
• Sädemetest: 7 kV
• Standardid ja sertifikaadid: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0

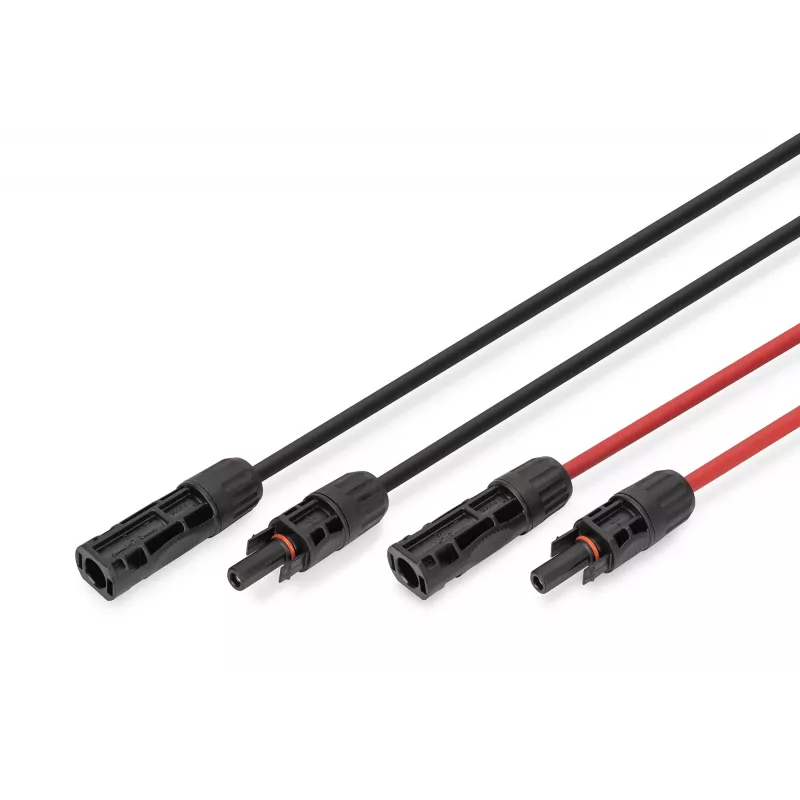

• Katte värv: 1x must, 1x punane
• Ühendus 1: MC4 pistik
• Ühendus 2: MC4 pesa
• Sissepääsukaitse: IP65 / IP68

Kuidas kasutada

Paigaldage kaabel, ühendades eelmonteeritud MC4 pistiku ja pesa vastavate MC4 pistikutega päikesemoodulitel, inverteritel või harukarpides. Veenduge, et pistikud on täielikult ühendatud ja lukustatud; kontrollige polaarsust (must = negatiivne, punane = positiivne) enne pingestamist. Juhtige kaabel, vältides teravaid servi ja kitsaid käänukohti, järgige määratud minimaalset painderaadiust ning kinnitage kaabel, et vältida mehaanilist pinget. Järgige kohalikke elektrikoode ning inverteri või mooduli tootja paigaldusjuhiseid kaabli integreerimisel PV-süsteemi.

Soovitused

Pikaajaliseks välitingimustes toimimiseks juhtige kaabel, kus see on kaitstud ülemäärase mehaanilise kulumise eest, ja minimeerige kokkupuudet kontsentreeritud keemiliste ainetega. Kontrollige perioodiliselt pistikute korrosiooni või kahjustusi ning vahetage kaabel välja, kui isolatsioon või pistikud on kahjustatud. Kasutage ainult ühilduvaid MC4 komponente ja järgige süsteemi pinge/voolu piiranguid (1500 V DC, 30 A).
