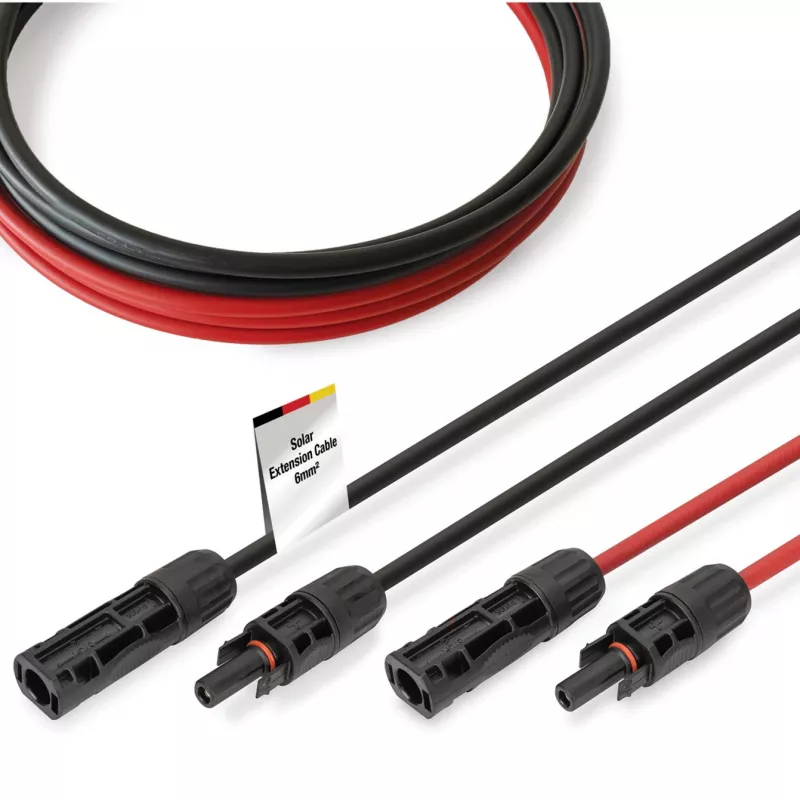

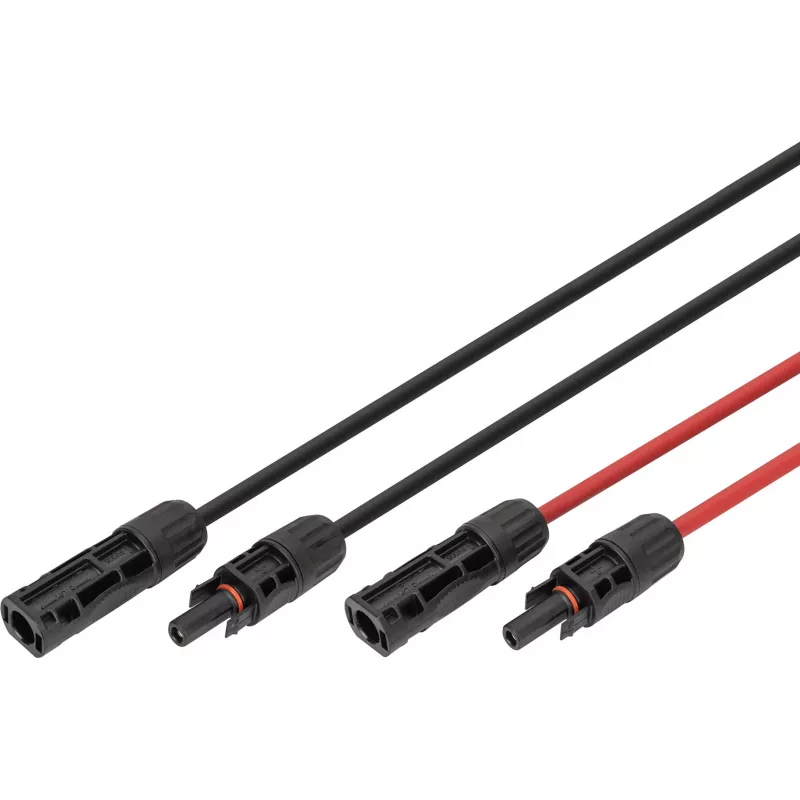

Kaabel Digitus DK-SCEC66-0010 6 mm² MC4-pistik 1m Must Punane

Ohutu, tõhus ja koheseks kasutamiseks valmis Digitus DK-SCEC66-0010 päikeseenergia pikenduskaabel koos eelnevalt kokkupandud MC4-pistikutega on plug-and-play lahendus sise- ja välispaigaldistele. 1 m pikkusel kaablil on 6 mm² tinatud vaskjuht, XLPO-isolatsioon ja vastupidav ümbris, mis tagab madalad elektrikaod ja pikaajalise vastupidavuse keskkonnamõjudele.

Eelised

Kaabel pakub kõrget juhtivust ja korrosioonikaitset tänu 6 mm² ristlõikega tinatud vaskjuhtmetele. Eelnevalt kokkupandud MC4-pistikud võimaldavad kiireid ja tööriistavabasid ühendusi. See toetab kõrgepinge-PV-süsteeme kuni 1500 V alalispinge nimiväärtusega ja säilitab jõudluse laias temperatuurivahemikus -40 °C kuni +85 °C. Ümbris ja isolatsioon on UV-, niiskus- ja osoonikindlad, kest on leegiaeglustav vastavalt UL94 V-0-le ja konstruktsioon tagab madala kontakttakistuse (≤ 0,5 Ω) minimaalse võimsuskao jaoks.

Sobib

• Päikesemoodulite ühendamiseks elamu- või äripäikesepaneelide massiivides
• PV-stringide pikendamiseks või paneelide ühendamiseks inverteritega
• DIY päikeseprojektide ja professionaalsete paigaldiste jaoks, mis nõuavad MC4-liideseid
• Välistingimustes ja katusel asuvate paigaldiste jaoks, mis on avatud UV-kiirgusele ja ilmastikule

Peamised spetsifikatsioonid

• Pikkus: 1 m
• Juhtme ristlõige: 6 mm²
• Pingetaluvus: kuni 1500 V DC / 1000 V AC
• Nimivool: 30 A
• Juhtmematerjal ja struktuur: tinatud vask, TS 84/0,285 mm
• Juhtme läbimõõt: 3,0 mm
• Isolatsiooni / ümbrise materjal: XLPO
• Pistiku materjal: PPE, PA66, halogeenivaba
• Isolatsiooni läbimõõt: 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Temperatuurivahemik: -40 °C kuni +85 °C
• Kontakttakistus: ≤ 0,5 Ω
• Isolatsioonitakistus: ≥ 500 MΩ·km
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 min)
• Sädemetest: 7 kV
• Standardid ja sertifikaadid: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Värvid: 1x must, 1x punane
• Ühendused: MC4-pistik ja MC4-pesa
• Sissepääsukaitse: IP65 / IP68

Kasutusjuhend

Paigaldage Digitus DK-SCEC66-0010, ühendades eelnevalt kokkupandud MC4-pistikud päikesepaneelide või süsteemikomponentide vastavatesse MC4-pesadesse. Veenduge, et pistikud klõpsavad paika, ja kontrollige polaarsust (must = negatiivne, punane = positiivne). Paigaldage kaabel, vältides teravaid servi ja kitsaid paindeid; vajadusel kinnitage sobivate klambritega. Enne massiivi pingestamist kontrollige süsteemi pinget ja nimivoolu ühilduvust.

Soovitused

Pikaajaliseks välitingimustes toimimiseks vältige pikaajalist mehaanilist hõõrdumist ja keemilist kokkupuudet; kontrollige pistikuid ja kaabliümbrist perioodiliselt kahjustuste suhtes ning vahetage välja, kui ilmnevad kulumise, korrosiooni või kahjustatud isolatsiooni märgid.
