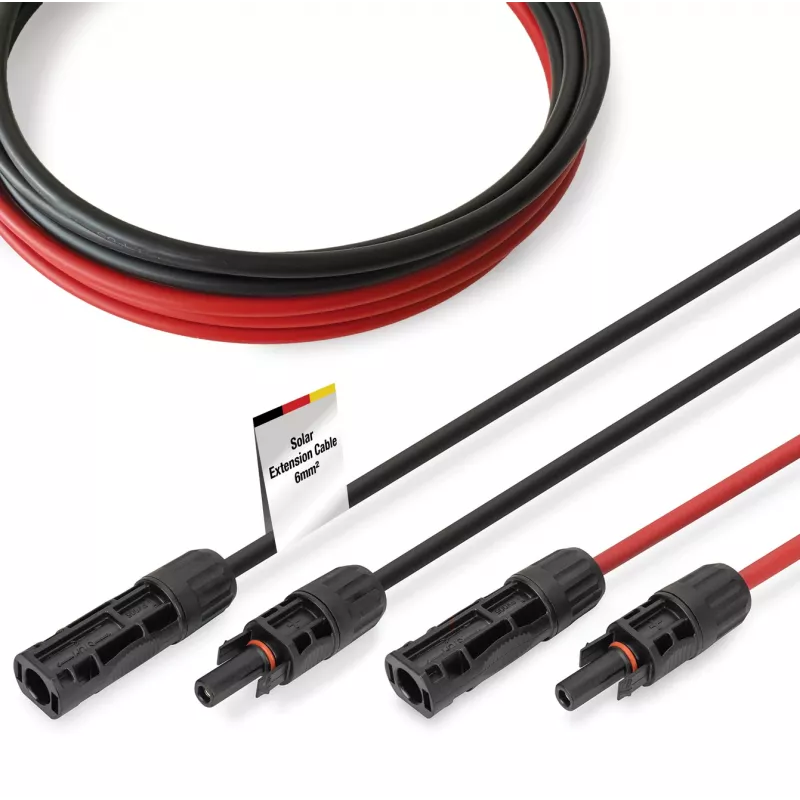

Kaabel Digitus DK-SCEC66-0150 6 mm² 15 m MC4 Must Punane

DIGITUSe kaabel DK-SCEC66-0150 on kasutusvalmis päikeseenergia pikenduskaabel eelmonteeritud MC4-pistiku ja -pesaga, mõeldud sise- ja välistingimustes fotogalvaanilisteks paigaldisteks. Juhtme ristlõikega 6 mm², pikkusega 15 m ja alalispinge taluvusega kuni 1500 V toetab kaabel kõrgepingelisi PV-süsteeme, pakkudes korrosioonikindlaid tinatatud vaskjuhte ja XLPO isolatsiooni töökindla PA66 väliskestaga.

Eelised

Kaabel tagab tinatatud vaskjuhtmete abil kõrge juhtivuse ja korrosioonikaitse ning väikese kontaktitakistuse (≤ 0,5 Ω), mis minimeerib võimsuskaod. See sobib pidevaks välistingimustes kasutamiseks, taludes UV-kiirgust, niiskust ja osooni, ning paindlik disain võimaldab lihtsat paigaldamist isegi väikese painderaadiusega. Eelmonteeritud MC4-pistikud võimaldavad tööriistavaba ja kiiret ühendamist. Kest ja isolatsioon on leegiaeglustavad (UL94 V-0) ning toode vastab CE ja asjakohastele EN-standarditele rahvusvaheliseks kasutamiseks.

Sobib

• Päikesemoodulite ühendamiseks inverterite või koondkarpidega
• PV-stringide pikendamiseks elamu- ja äripaigaldistes
• DIY-päikeseprojektideks ja professionaalseteks PV-süsteemide paigaldusteks
• Väli- ja katusel asuvate fotogalvaaniliste rakenduste jaoks

Peamised spetsifikatsioonid

• Pikkus: 15 m
• Juhtme ristlõige: 6 mm²
• Pingetaluvus: kuni 1500 V DC / 1000 V AC
• Nimivool: 30 A
• Juhtmematerjal: tinatatud vask
• Juhi struktuur: 84 kiudu × 0,285 mm
• Juhi läbimõõt: 3,0 mm
• Isolatsioonimaterjal: XLPO
• Kestamaterjal: PA66 / XLPO
• Pistikumaterjal: PPE, PA66, halogeenivaba
• Isolatsiooni läbimõõt: 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Temperatuurivahemik: -40 °C kuni +85 °C
• Kontaktitakistus: ≤ 0,5 Ω
• Isolatsioonitakistus: ≥ 500 MΩ·km
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 minutit)
• Sädemekatse: 7 kV
• Standardid ja sertifikaadid: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Värvus: 1× must, 1× punane

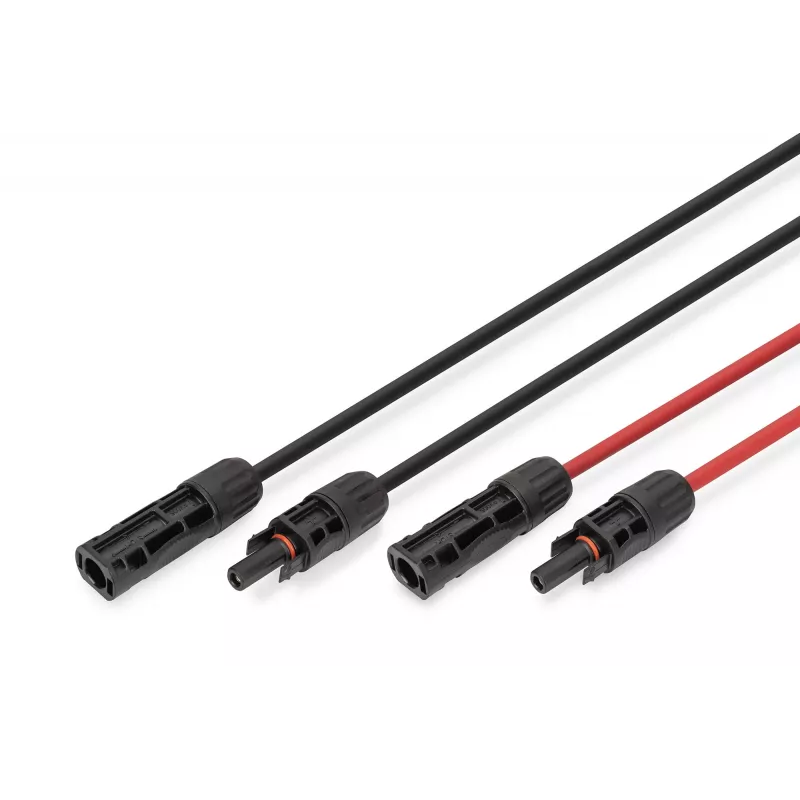

• Pistikud: MC4-pistik (isane) ja MC4-pesa (emane)
• Sisenemiskaitse: IP65 / IP68

Kasutamine

Paigaldage eelmonteeritud kaabel päikesemoodulite, koondkarpide või inverterite vahele, tagades õige polaarsuse (punane = positiivne, must = negatiivne). Kinnitage kaabel oma teekonnal, et vältida mehaanilist pinget, ja säilitage minimaalne painderaadius. Ühendage MC4-pistik ja -pesa joondades ja surudes, kuni need klõpsavad; veenduge, et ühendus on lukustatud. Järgige kohalikke elektrieeskirju ja lülitage PV-ahelad enne ühenduste loomist või katkestamist välja.

Soovitused

Pikaajalise jõudluse tagamiseks kontrollige ühendusi perioodiliselt korrosiooni või kahjustuste suhtes, vältige järske painutusi, mis ületavad kaabli minimaalset painderaadiust, ning kasutage mehaanilise pinge leevendamiseks sobivaid klambreid või kaablisidemeid. Veenduge, et paigaldus vastab kehtivatele standarditele ja inverteri tootja juhistele.
