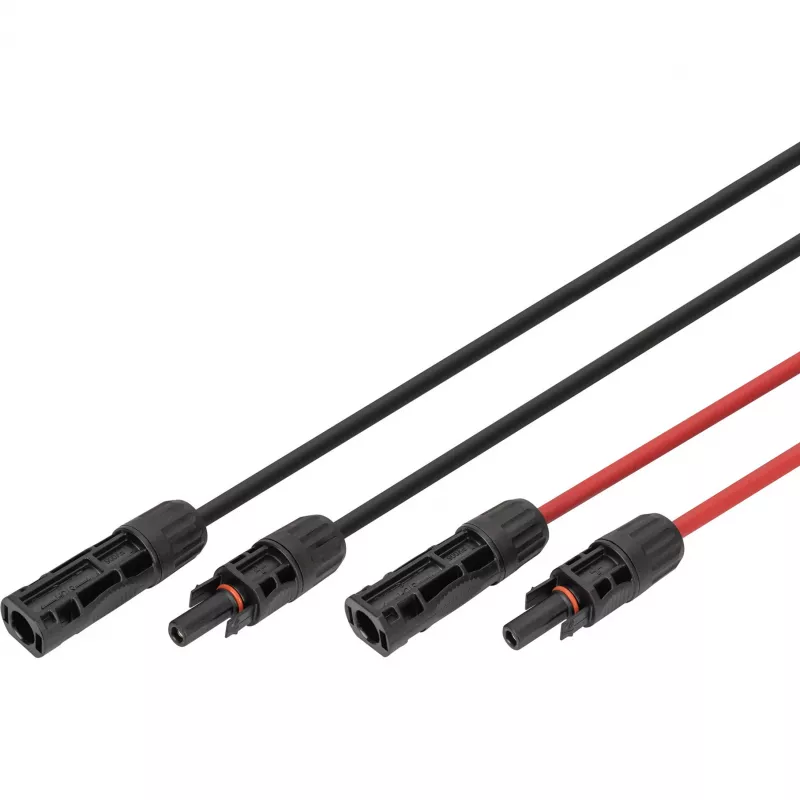

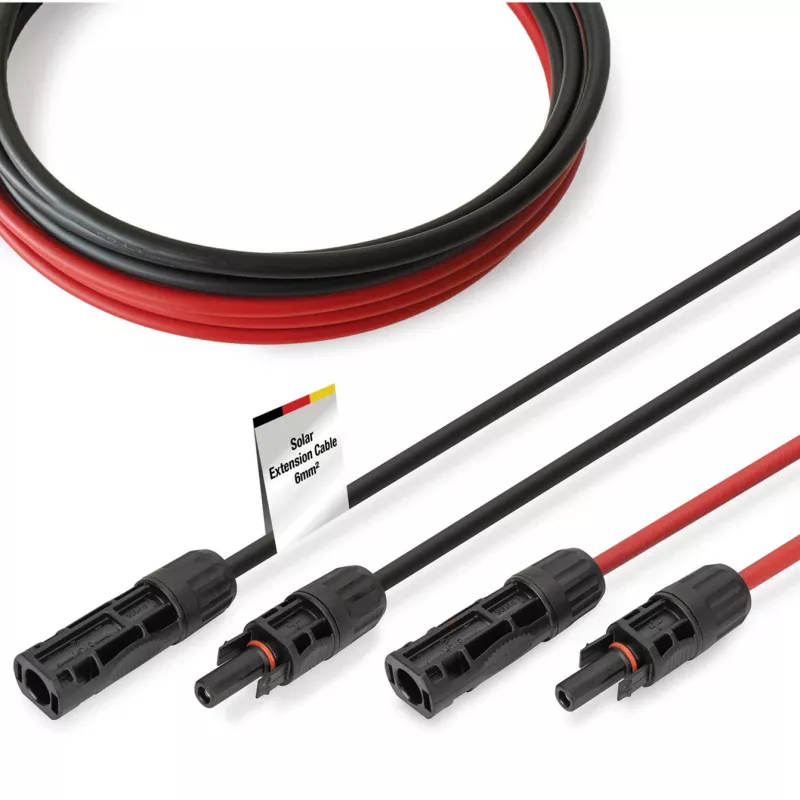

Kaabel Digitus DK-SCEC66-0100 6 mm² MC4 10 m Must Punane

DIGITUS kaabel DK-SCEC66-0100 on kasutusvalmis 10 m päikeseenergia pikenduskaabel eelmonteeritud MC4 pistiku ja pesaga. Mõeldud fotogalvaanilistele süsteemidele, sellel on 6 mm² tinatud vaskjuht usaldusväärseks vooluülekandeks ja korrosioonikaitseks, XLPO isolatsioon ning töökindel mantel, mis sobib alaliseks välitingimustes kasutamiseks. Kaabel toetab kõrgepingelisi PV-paigaldisi pingetaluvusega kuni 1500 V alalisvoolu ja töötab temperatuurivahemikus -40 °C kuni +85 °C.

Eelised

See päikeseenergia pikenduskaabel ühendab madala kontakttakistuse (≤ 0,5 Ω) ja tinatud vaskjuhtmed, et minimeerida võimsuskadusid ja tagada pikaajaline juhtivus. Eelmonteeritud MC4 pistikud võimaldavad tööriistavaba kiiret ühendamist kohapeal. XLPO isolatsioon ja PA66-ga tugevdatud halogeenivabad pistikumaterjalid pakuvad UV-, niiskus- ja osoonikindlust ning mehaanilist vastupidavust. Mantel on leegiaeglustav vastavalt UL94 V-0 ning toode vastab CE ja EN 50618 standarditele, EN 60332-1-2 (Eca) ja EN 62852:2015, muutes selle sobivaks rahvusvahelisteks PV rakendusteks.

Sobib

• Päikesemoodulite ühendamiseks stringmassiivides
• Moodulite ühendamiseks inverterite või kombineerimiskarpidega
• Isetehtud ja professionaalseteks katusele või maapinnale paigaldatavateks PV paigaldisteks
• Olemasolevate alalisvoolu juhtmestike pikendusteks ja parandusteks PV süsteemides

Peamised spetsifikatsioonid

• Pikkus: 10 m
• Juhtme ristlõige: 6 mm²
• Pingetaluvus: kuni 1500 V alalisvoolu / 1000 V vahelduvvoolu
• Nimivool: 30 A
• Juhtmematerjal: tinatud vask
• Juhtmestruktuur: TS 84/0,285 mm
• Juhtme läbimõõt: 3,0 mm
• Isolatsioonimaterjal: XLPO
• Mantli materjal: XLPO
• Pistiku materjalid: PPE, PA66, halogeenivaba
• Isolatsiooni läbimõõt: 4,4 mm ±0,1 mm
• Välisläbimõõt: 6,1 mm ±0,2 mm
• Temperatuurivahemik: -40 °C kuni +85 °C
• Kontakttakistus: ≤ 0,5 Ω
• Isolatsioonitakistus: ≥ 500 MΩ·km
• Dielektriline tugevus: AC 6,5 kV / DC 15 kV (5 minutit)
• Sädemetest: 7 kV
• Standardid ja sertifikaadid: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Värv: 1 × must, 1 × punane
• Ühendused: MC4 pistik (isane) ja MC4 pesa (emane)

Kasutamine

Paigaldage kaabel järgides lühimat praktilist teekonda komponentide vahel, vältides teravaid servi ja soojusallikaid. Ühendage MC4 pistik mooduli või kaabliga, millel on vastav MC4 pesa, tagades õige polaarsuse (punane = positiivne, must = negatiivne). Eelmonteeritud pistikud võimaldavad tööriistavaba ühendamist; kontrollige MC4 kontaktide kindlat lukustumist. Pärast paigaldamist kinnitage kaabel sobivate klambrite või sidemetega ning kontrollige ühendusi ja isolatsioonitakistust enne süsteemi pingestamist.

Soovitused

Ohutuks kasutamiseks kasutage seda kaablit ainult alalisvoolu fotogalvaanilistes ahelates kindlaksmääratud nimiväärtuste piires (30 A, ≤ 1500 V alalisvool). Säilitage õige polaarsus, vältige üle painutamist üle soovitatud raadiuste ning tehke regulaarselt visuaalseid kontrolle kahjustuste, UV-vanandamise või kulumise suhtes. Järgige kohalikke elektrieeskirju ning inverteri või mooduli tootja paigaldusjuhiseid.
