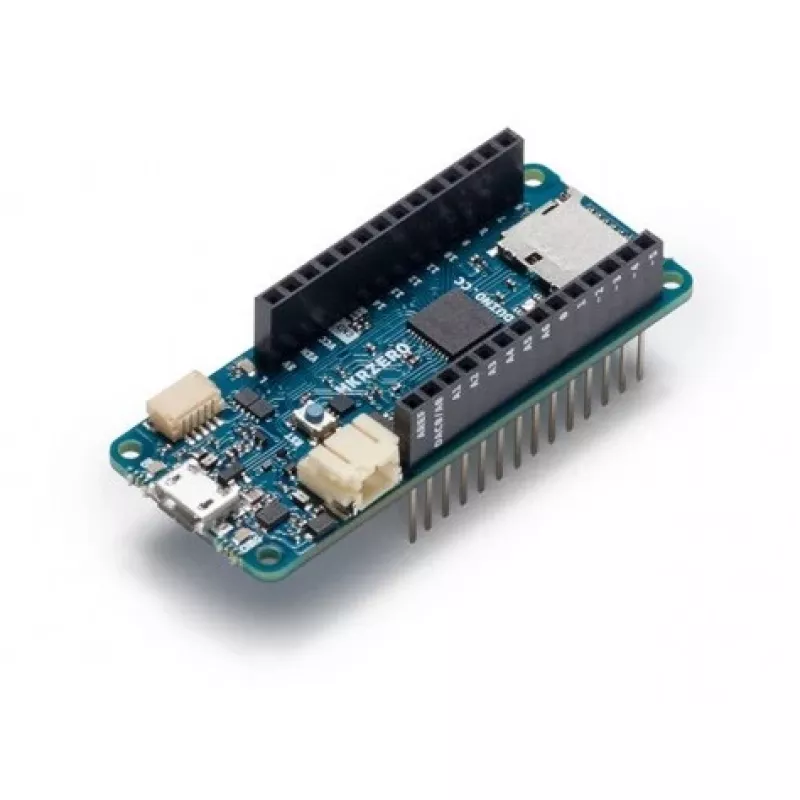

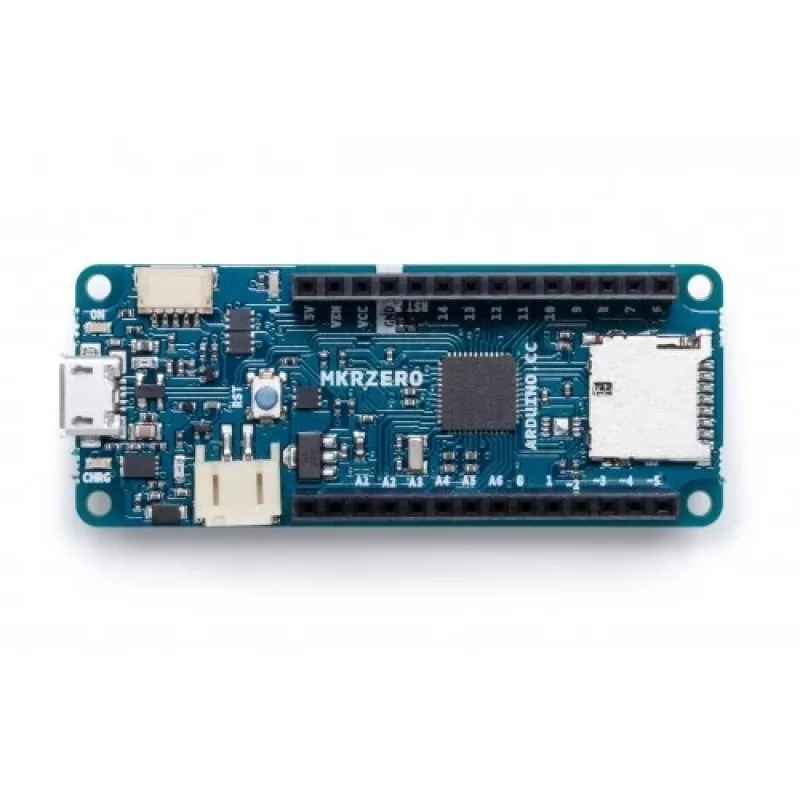

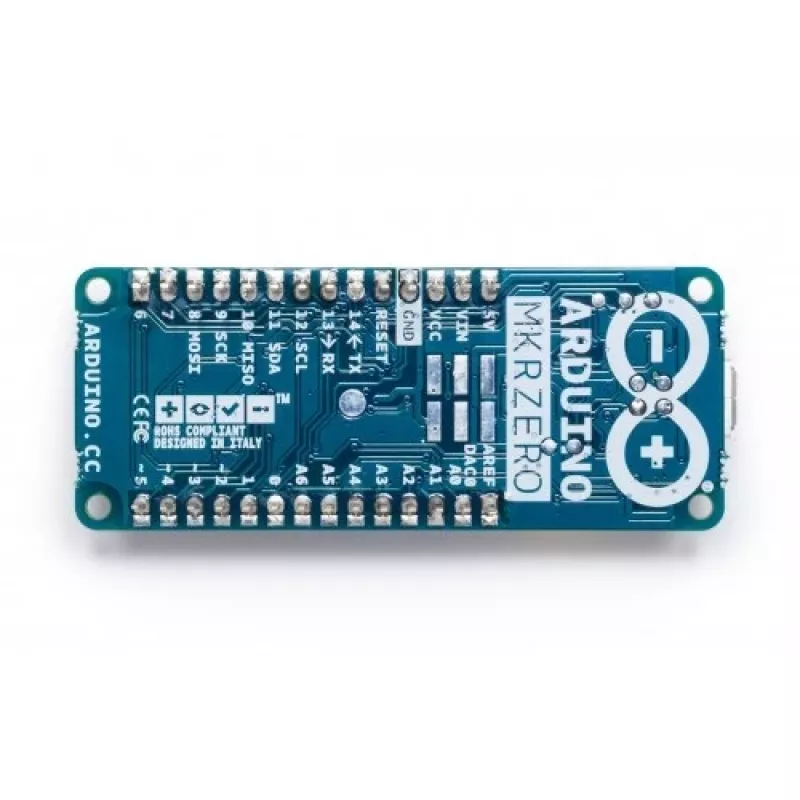

Arendusplaat Arduino MKR ZERO

Arduino MKR ZERO on kompaktne arendusplaat MKR-vormingus, mida toidab Atmeli SAMD21 mikrokontroller, millel on 32-bitine ARM Cortex-M0+ tuum, mis töötab sagedusel 48 MHz. See sisaldab 256 KB välkmälu ja 32 KB SRAM-i, pardal olevat SD-pistikut spetsiaalse SPI-liidesega (SPI1) heli- ja andmefailide jaoks ning seda saab toita micro-USB või LiPo aku kaudu. Pange tähele, et plaat töötab 3,3 V pingega ja selle I/O kontaktid ei tohi olla allutatud pingele üle 3,3 V.

Eelised

MKR ZERO pakub väikest, haridussõbralikku platvormi 32-bitise rakenduse arenduse õppimiseks sisseehitatud SD-toega, nii et saate muusikafaile esitada ilma lisariistvarata. Selle SAMD21 mikrokontroller pakub töötluskiiruse ja mälu (256 KB välkmälu, 32 KB SRAM) tasakaalu, mis sobib paljudele manussüsteemide projektidele, samal ajal kui MKR-vorming hoiab plaadi kompaktsena ja kergesti integreeritavana prototüüpidesse. Toitevalikud hõlmavad USB-d ja LiPo akut koos aku pinge jälgimise võimekusega.

Sobib

• 32-bitise manussüsteemide arenduse õppimine ja haridus
• Heliesituse projektid, mis kasutavad pardal olevat SD-kaarti
• Väikesed prototüübid ja asjade interneti seadmed, mis nõuavad kompaktset vormingut
• Aku toitel töötavad rakendused koos pinge jälgimisega

Peamised spetsifikatsioonid

• Mikrokontroller: Atmel SAMD21 (ARM Cortex-M0+)
• Takisagedus: 48 MHz
• Välkmälu: 256 KB
• SRAM: 32 KB
• Tööpinge: 3,3 V (maksimaalne I/O tolerants 3,3 V)
• Pardal olev SD-pistik spetsiaalse SPI1-liidesega
• Toide: micro-USB või LiPo aku; aku pinge jälgimine saadaval
• Alalisvool I/O kontakti kohta: kuni 7 mA

Kuidas kasutada

Ühendage MKR ZERO arvutiga micro-USB-kaabli abil, et programmeerida seda Arduino IDE kaudu, või toita seda ühilduvast LiPo akust. Sisestage SD-kaart pardal olevasse pesisse, et pääseda failidele juurde spetsiaalse SPI1-liidese kaudu. Kasutage Arduino arenduskeskkonda, et kirjutada ja üles laadida sketše, mis kasutavad SAMD21 funktsioone, SD-juurdepääsu ja analoogsisendeid aku pinge mõõtmiseks. Veenduge, et kõik välised moodulid ja andurid ühilduvad 3,3 V loogikatasemega.

Soovitused

Ärge rakendage ühelegi I/O kontaktile pinget üle 3,3 V. Ühendades andureid või mooduleid, mis kasutavad 5 V loogikat, kasutage sobivat nivoo muundamist, et vältida kahjustusi. Aku toitel töötavate projektide puhul kontrollige LiPo aku spetsifikatsioone ja jälgige aku pinget pakutava analoogsisendi kaudu, et vältida sügavtühjenemist.
