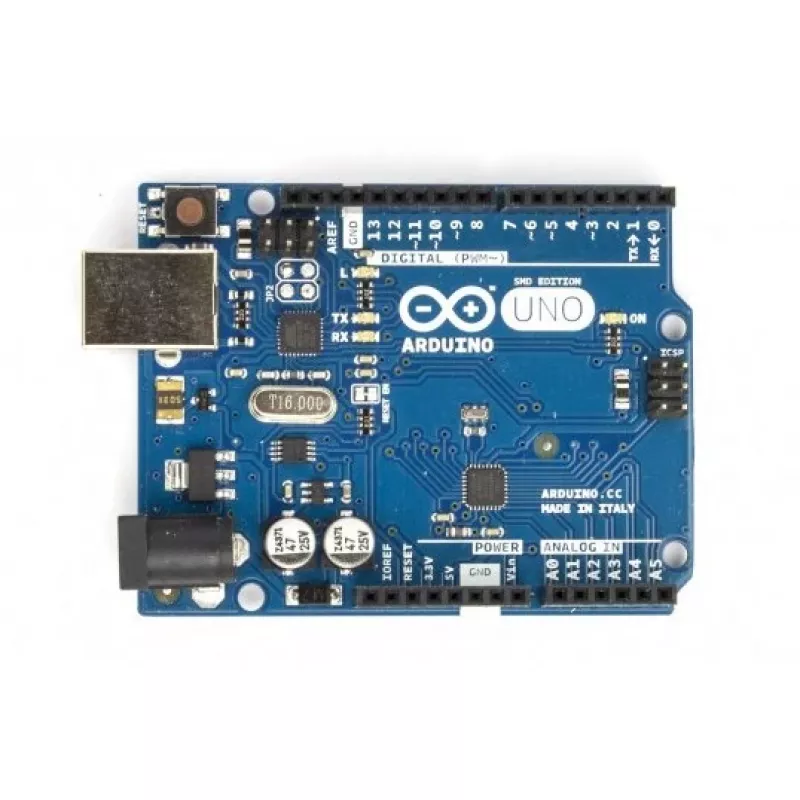

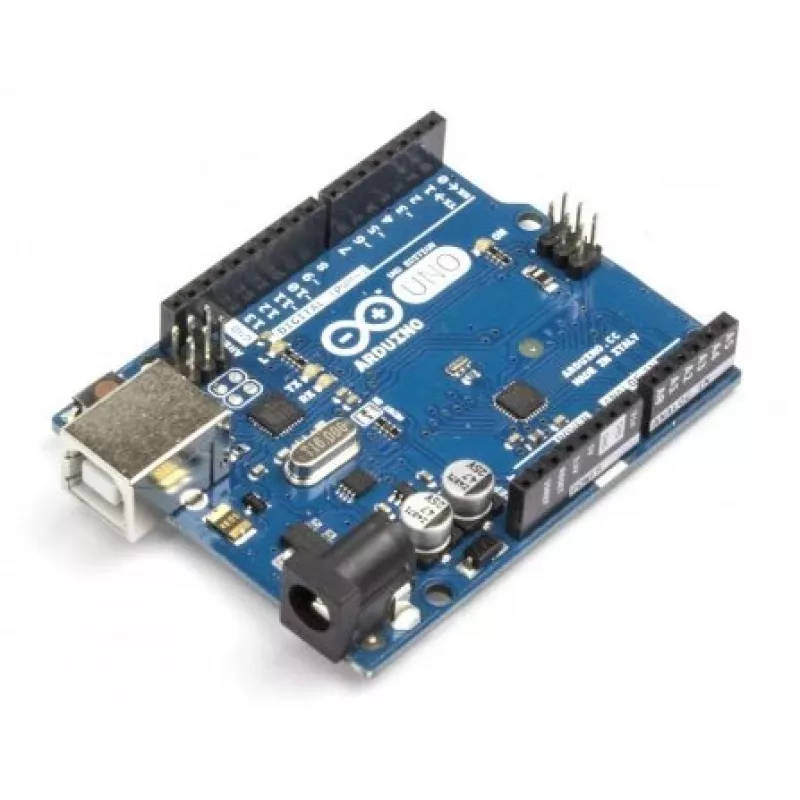

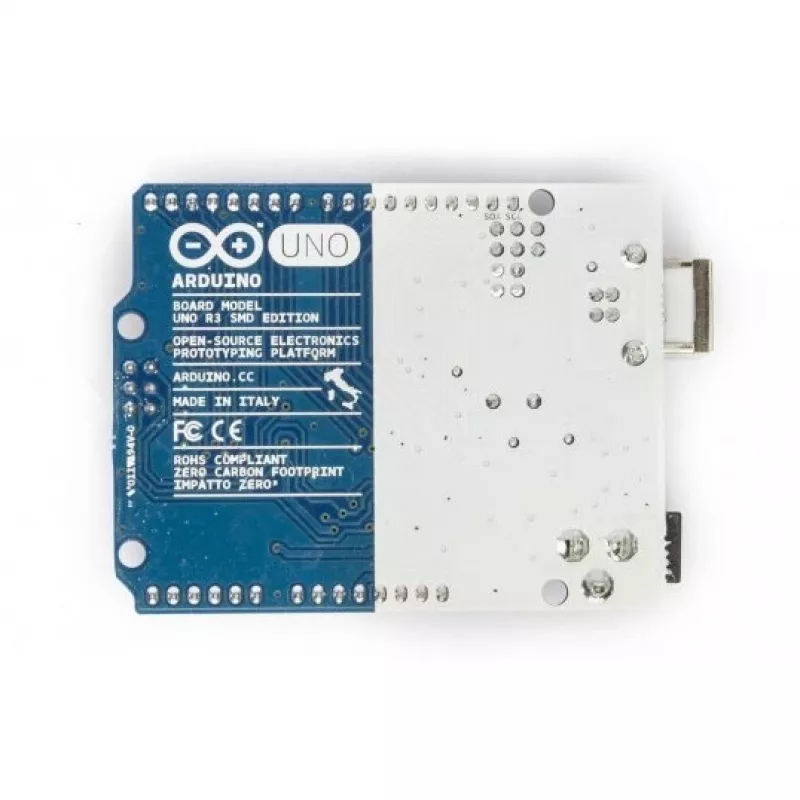

Arendusplaat Arduino UNO SMD Rev3

Arduino Uno SMD R3 on arendusplaat, mis põhineb ATmega328 mikrokontrolleril, töösagedusega 16 MHz. Sellel on 14 digitaalset sisend-/väljundviiku (millest 6 toetavad PWM-i), 6 analoogsisendit, 32 KB välkmälu, 2 KB SRAM-i, 1 KB EEPROM-i, USB-ühendus, toitepesa, ICSP-päis ja lähtestusnupp. Plaat saab toidet USB kaudu, vahelduvvoolu alalisvooluadapterist või akust ning vastab RoHS, FCC ja CE standarditele. R3 redaktsioon toob sisse ATmega16U2 USB-jadamuunduri ja uuendatud 1.0 viigujaotuse, säilitades Arduino Uno seeria põhifunktsioonid.

Eelised

Arduino UNO SMD Rev3 pakub kompaktset, hästi dokumenteeritud platvormi laia kogukonna toe ja ühilduvusega Arduino kilpidega. Selle uuendatud R3 funktsioonid – ATmega16U2 USB-jadakiip, täiendavad SDA/SCL ja IOREF viigud ning tugevam lähtestusahel – parandavad USB käsitlemist, I2C juurdepääsu ja kilpide ühilduvust. Plaadi 5 V tööpinge, soovitatav 7–12 V alalisvoolu sisendvahemik ja standardne kujutegur muudavad selle sobivaks prototüüpimis- ja manussüsteemide projektide jaoks.

Sobib

• Mikrokontrolleri programmeerimise ja elektroonika õppimiseks
• Andurite, täiturite ja interaktiivsete projektide prototüüpimiseks
• Väikeste automaatika- ja juhtsüsteemide arendamiseks
• Standardsete Arduino kilpide ja teekide kasutamiseks

Peamised tehnilised andmed

• Mikrokontroller: ATmega328
• Taktisagedus: 16 MHz
• Mälu: 32 KB välkmälu (ATmega328), 2 KB SRAM, 1 KB EEPROM
• Digitaalsed I/O viigud: 14 (6 PWM väljundit)
• Analoogsisendid: 6
• Tööpinge: 5 V
• Soovitatav alalisvoolu sisend: 7–12 V
• Mõõtmed: 53,4 x 68,6 mm
• Sertifikaadid: RoHS, FCC, CE
• Tootja osanumber (MPN): A000073
• EAN: 8058333490137

Kuidas kasutada

Ühendage Arduino UNO SMD R3 arvutiga USB-kaabli abil, et programmeerida seda Arduino IDE kaudu, või andke välist toidet alalisvoolupesa või sobiva aku kaudu soovitatud pingevahemikus. Installige või valige Arduino IDE-s ATmega328 plaadi profiil, kirjutage või laadige sketš, kompileerige ja laadige üles. Kasutage digitaalseid ja analoogviike andurite, täiturite ja side liideste jaoks; vajadusel kasutage madalataseme programmeerimiseks ICSP-päist.

Soovitused

Arendusfaasis ja sketšide üleslaadimisel kasutage USB-toidet; iseseisvates rakendustes kasutage reguleeritud 7–12 V alalisvooluadapterit. Jälgige ühendatud moodulite ja kilpide puhul 5 V loogikataset ning tutvuge IOREF-ühilduvuse osas kilbi dokumentatsiooniga. Vältige mikrokontrolleri viikude absoluutsete maksimaalsete piirväärtuste ületamist.
