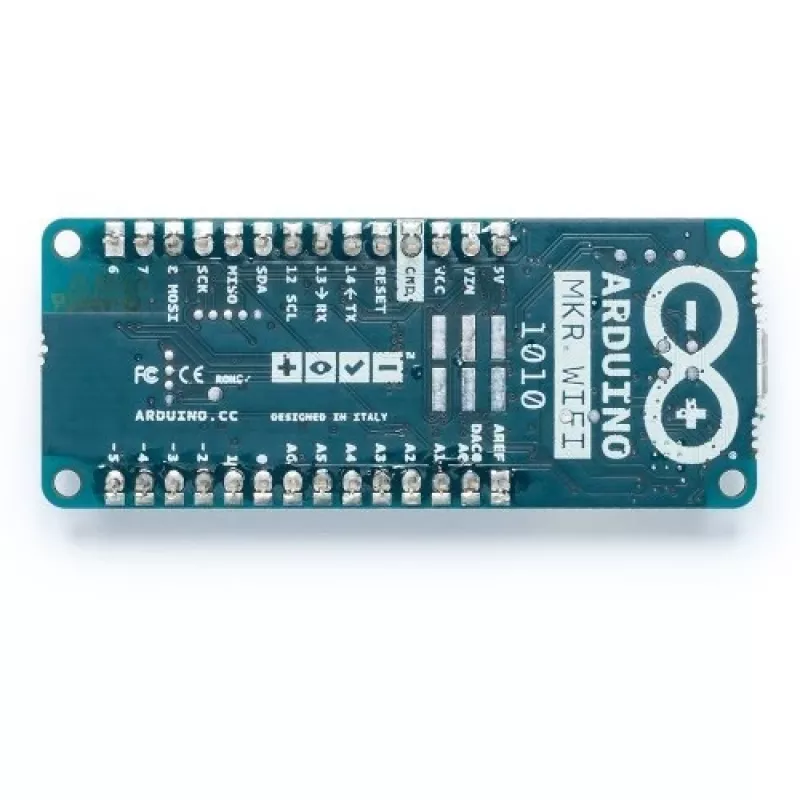

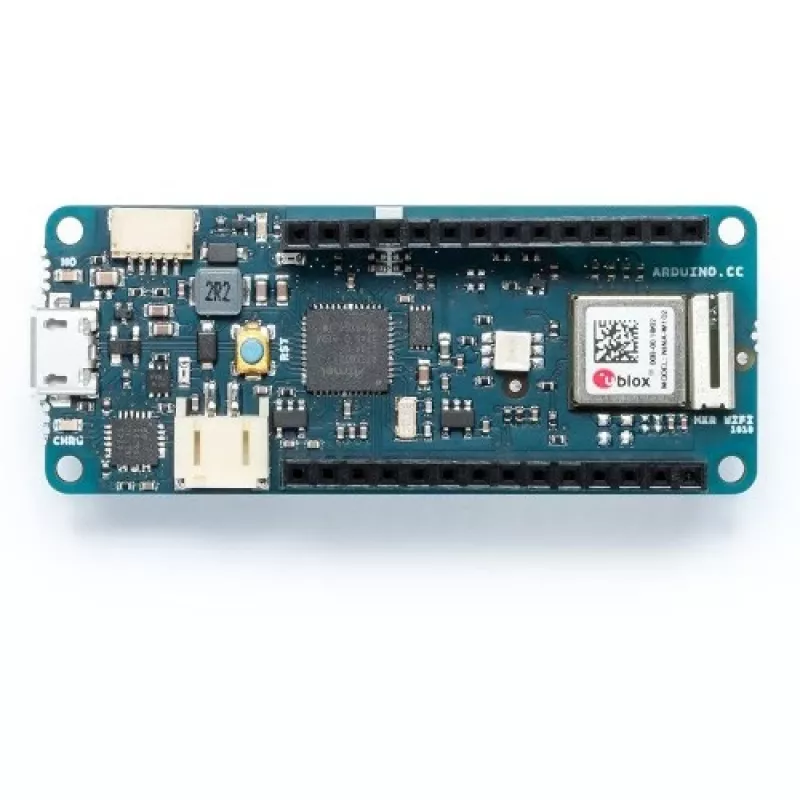

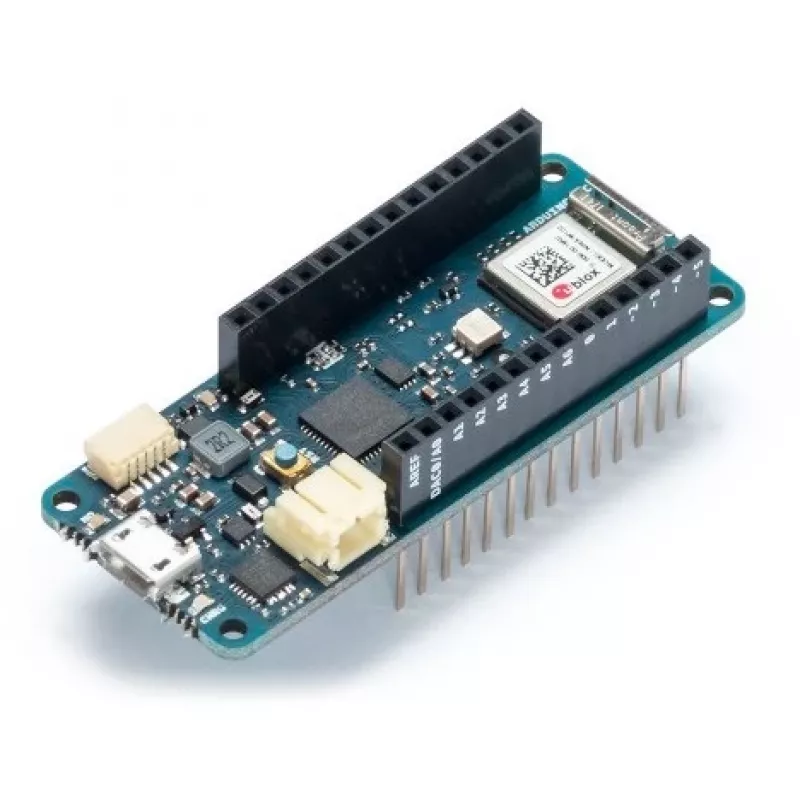

Arendusplaat Arduino MKR WiFi 1010

Arduino MKR WiFi 1010 on kompaktne arendusplaat, mis lisab Arduino projektidele WiFi ja Bluetooth ühenduvuse. See ühendab SAMD21 Cortex-M0+ 32-bitise väikese energiatarbega mikrokontrolleri U‑BLOX NINA‑W10 (ESP32-põhine) mooduliga ja ECC508 krüptoautentimise kiibiga, pakkudes 32-bitist töötlusvõimsust, väikese võimsusega traadita sidet ja turvalist SHA-256 põhist autentimist. Plaat on programmeeritav Arduino IDE-ga, toetab Li-Po aku kasutamist automaatse toiteallika ümberlülitusega ja seda saab toita USB-pordi kaudu (5V). Märkus: plaat töötab 3,3 V pingel ja I/O viigud ei tohi kokku puutuda pingetega üle 3,3 V.

Eelised

MKR WiFi 1010 integreerib WiFi ja Bluetooth madala energiatarbega väikeses vormiteguris, säilitades samal ajal väikese energiatarbe akutoitel töötavate asjade interneti rakenduste jaoks. See pakub riistvaralist turvalisust ECC508 krüptokiibi abil, hõlpsat seadistamist ja programmeerimist Arduino tarkvara (IDE) kaudu ning ühilduvust teiste Arduino toodetega. Sisseehitatud Li-Po laadimine võimaldab töötada aku või välise 5 V allikaga automaatse ümberlülitusega.

Sobib

• WiFi- ja Bluetooth-toega asjade interneti seadmete prototüüpimiseks
• Akutoitel andurisõlmed ja kaugseire
• Turvalised ühendatud rakendused, mis nõuavad SHA-256 autentimist
• Haridusprojektid ja Arduino-põhised prototüübid

Peamised tehnilised andmed

• Protsessor: SAMD21 Cortex-M0+ 32-bitine väikese energiatarbega mikrokontroller
• Traadita moodul: U‑BLOX NINA‑W10 (ESP32-põhine) 2,4 GHz IEEE 802.11 b/g/n ja Bluetooth
• Turvalisus: ECC508 krüptoautentimine (SHA-256)
• Mälu: 256 KB välkmälu, 32 KB SRAM
• Takisagedus: 48 MHz
• Toide: USB 5 V sisend, Li-Po aku tugi koos sisseehitatud laadimise ja automaatse allika ümberlülitusega
• Tööpinge: 3,3 V (I/O max 3,3 V)
• Suurus: 25 x 61,5 mm

Kasutamine

Installige Arduino IDE, valige Arduino MKR WiFi 1010 plaat ja sobiv tuum ning ühendage plaat USB kaudu arvutiga, et üles laadida sketše. Kasutage kaasasolevaid WiFi ja Bluetooth teeke võrguühenduste ja BLE teenuste seadistamiseks. Kui kasutate Li‑Po akut, ühendage see plaadi akupistikusse; sisseehitatud laadija haldab laadimist, kui väline 5 V on olemas. Järgige 3,3 V I/O piirangut väliste andurite või moodulitega liidestamisel – kasutage tasememuundureid kahesuunaliseks sideks 5 V seadmetega.

Soovitused

Ärge rakendage ühelegi I/O viigule pinget üle 3,3 V. Ohutuks liidestamiseks 5 V seadmetega kasutage korralikku tasememuundust. Turvaliste ühenduste jaoks lubage krüptoautentimise funktsioonid ja hoidke püsivara ning teegid ajakohasena.
