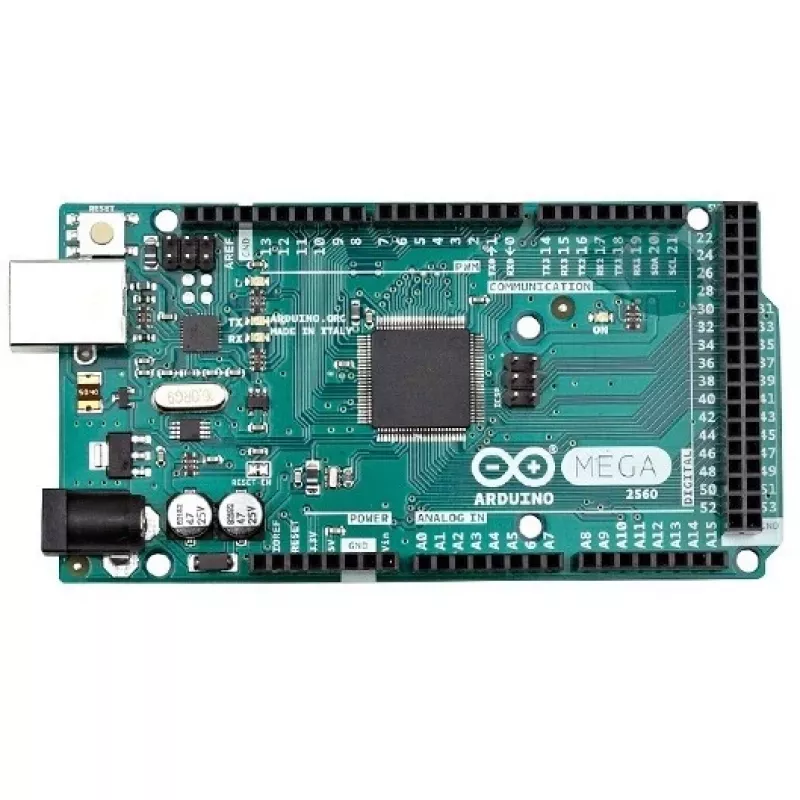

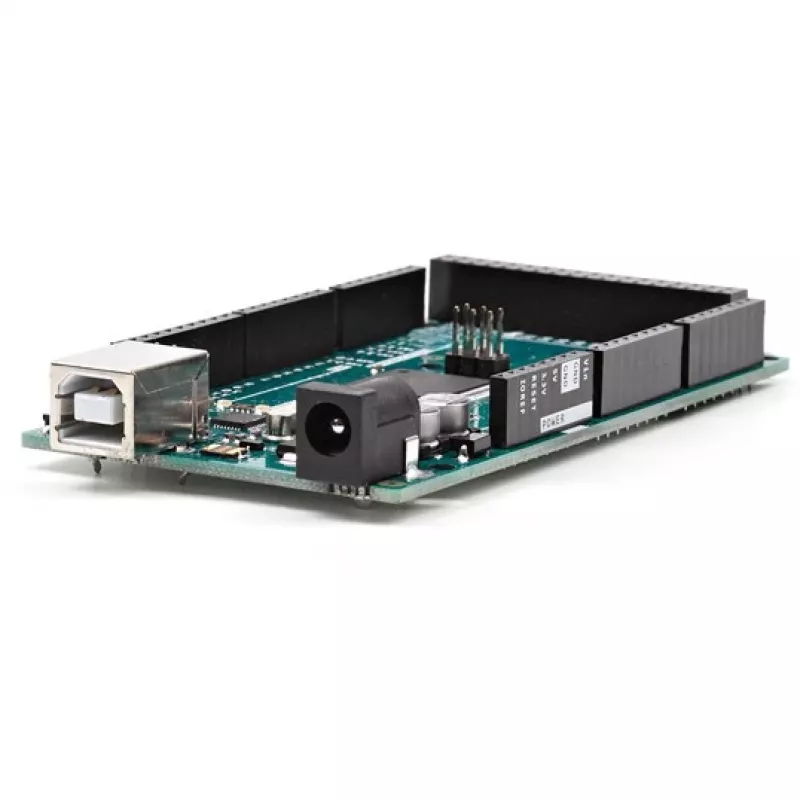

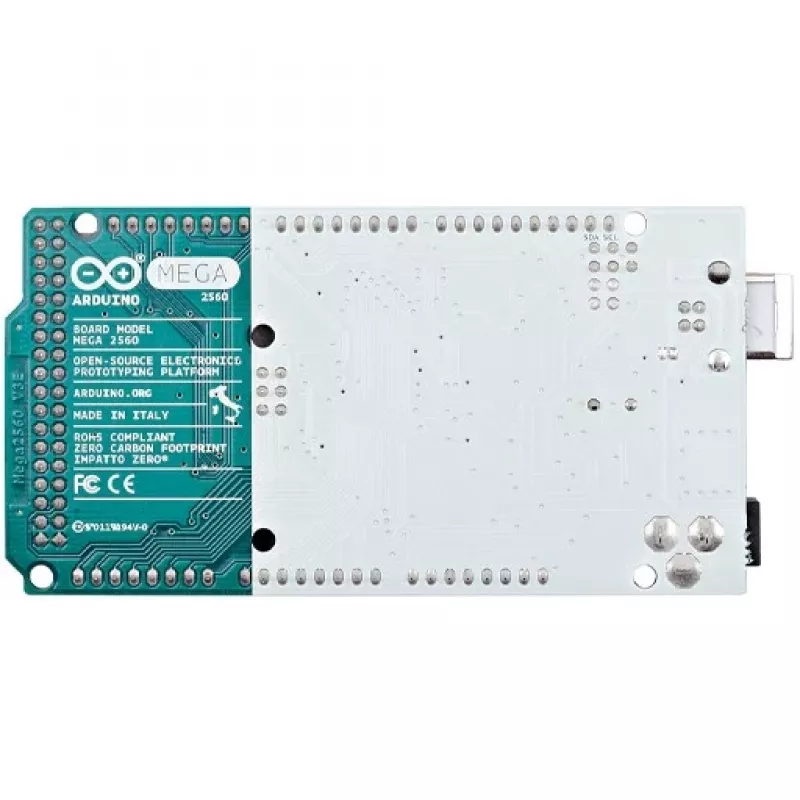

Arendusplaat Arduino ATmega2560 16 MHz

Arduino Mega 2560 on mikrokontrolleri plaat, mis põhineb ATmega2560-l. See pakub 54 digitaalset sisend-/väljundviiku (millest 15 on kasutatavad PWM-väljunditena), 16 analoogsisendit, 4 riistvaralist jadaporti (UART), 16 MHz kristallostsillaatorit, USB-ühendust, toitepistikut, ICSP-päist ja lähtestusnuppu. Plaat sisaldab mikrokontrolleri toetamiseks vajalikku vooluringi ning seda saab toita USB, vahelduvvoolu-alalisvoolu adapteri või aku kaudu. Mega 2560 ühildub enamiku kilpidega, mis on mõeldud varasematele Arduino plaatidele nagu Duemilanove või Diecimila.

Eelised

Mega 2560 pakub suurt hulka digitaalseid ja analoog I/O viike, mis sobivad keerukate projektide jaoks, mitut riistvaralist jadaporti samaaegseks jadasideks ning laia kilbiühilduvust. See kasutab ATmega16U2 USB-jadamuuundurit (varasemad versioonid kasutasid ATmega8U2), parandades USB-liidest ja võimaldades lihtsamaid püsivara uuendusi. Versioon 3 lisab SDA ja SCL viigud AREF lähedale, IOREF viigu ja reserveeritud viigu RESET lähedale parema kilbi pingeühilduvuse tagamiseks ning tugevama lähtestusvooluringi.

Peamised spetsifikatsioonid

• Mikrokontroller: ATmega2560
• Digitaalsed I/O viigud: 54 (15 PWM väljundit)
• Analoogsisendid: 16
• Riistvaralised jadapordid: 4 (UART)
• Takisagedus: 16 MHz
• USB-liides: ATmega16U2 (varasemad versioonid: ATmega8U2)
• Toitevalikud: USB, vahelduvvoolu-alalisvoolu adapter, aku
• Päised ja pistikud: toitepistik, ICSP-päis, lähtestusnupp
• Ühilduvus: Arduino Duemilanove/Diecimila kilbid; täiustatud pinout (SDA, SCL, IOREF) R3 versioonil

Kasutamine

Ühendage Mega 2560 arvutiga USB-kaabli abil programmeerimiseks ja toiteks või andke toide sobiva vahelduvvoolu-alalisvoolu adapteri või aku abil. Installige oma arvutisse Arduino IDE või ühilduv tarkvara, valige Arduino Mega 2560 plaadi tüüp ja õige jadaport, seejärel laadige sketše üles USB-ühenduse kaudu. Kasutage digitaalseid ja analoogviike vastavalt oma vooluringi vajadustele, võttes arvesse PWM-võimelisi viike ja saadaolevaid UART porte jadaseadmete jaoks. Kilpide kasutamisel kontrollige pingeühilduvust ja SDA/SCL või IOREF viikude olemasolu, kui kilp seda nõuab.

Soovitused

Usaldusväärseks tööks kasutage stabiilset 5 V toiteallikat ja veenduge, et kilbid ühilduvad Mega 2560 kontaktjaotusega (R3-l on SDA, SCL ja IOREF). Hoidke USB-draiverid ja Arduino IDE ajakohasena ning järgige mikrokontrolleri andmelehel toodud pinge- ja voolupiiranguid I/O viikudel.
