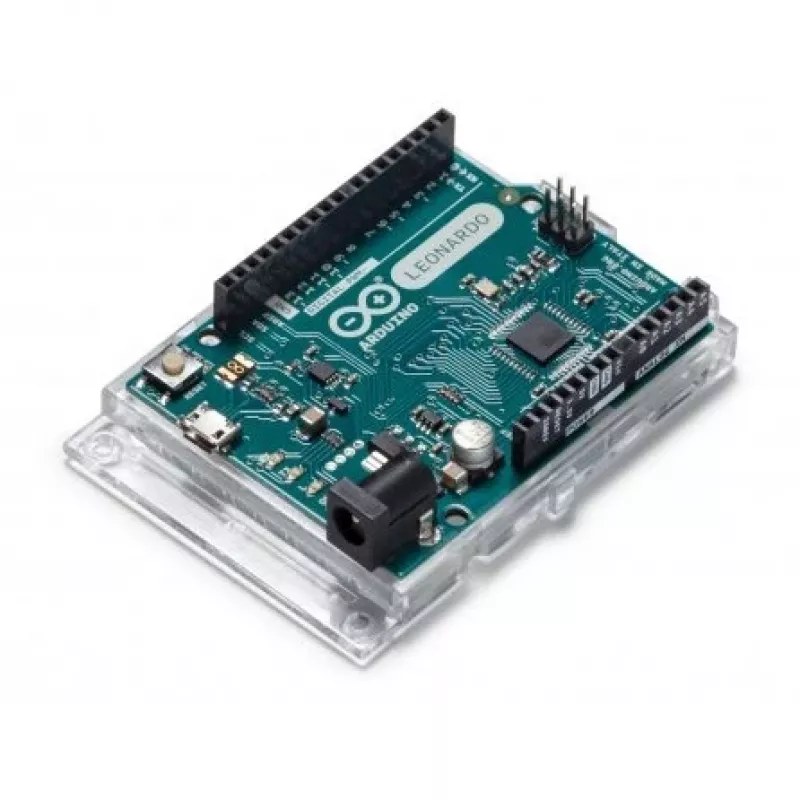

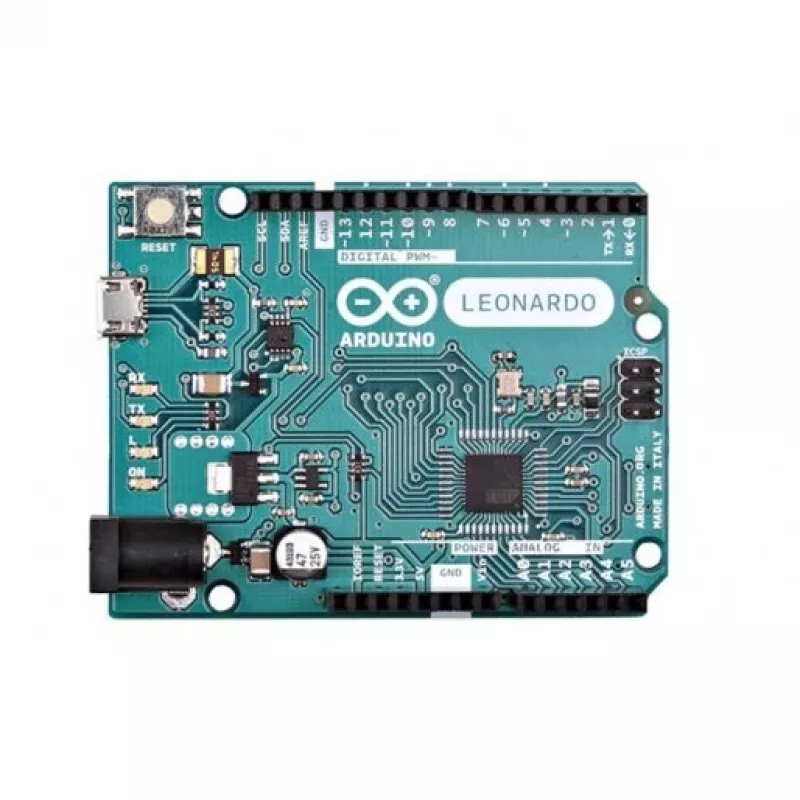

Arendusplaat Arduino Leonardo

Arduino Leonardo on arendusplaat, mis põhineb ATmega32u4 mikrokontrolleril, töötades sagedusel 16 MHz. See sisaldab 20 digitaalset sisend-/väljundviiku (millest 7 on PWM-võimekusega), 12 analoogsisendit, 32 KB välkmälu, 2,5 KB SRAM-i ja 1 KB EEPROM-i. Plaadil on mikro-USB-pistik, toitepistik, ICSP-päis ja lähtestusnupp ning seda saab toita USB, vahelduvvoolu-alalisvooluadapteri või aku kaudu. Sisseehitatud USB-side võimaldab Leonardol esineda ühendatud arvutile virtuaalse COM-pordina ning ka USB HID-seadmetena, nagu klaviatuur või hiir.

Eelised

Leonardo ATmega32u4 koos natiivse USB-ga väldib vajadust teise USB-jadaprotsessori järele, lihtsustades disaini ja võimaldades otsest USB-seadme emuleerimist. Kompaktsed mõõtmed (53,3 x 68,6 mm) ja kerge kaal (umbes 20 g) muudavad plaadi mugavaks manustatud ja kaasaskantavate projektide jaoks. Standardsed toitespetsifikatsioonid (tööpinge 5 V, soovituslik sisend 7–12 V) ja levinud liidesed (digitaalne, analoog, ICSP) tagavad ühilduvuse olemasolevate Arduino kilpide ja paljude välisseadmetega.

Sobib

• USB HID-projektidele (klaviatuuri, hiire emuleerimine)
• Mikrokontrolleripõhiste seadmete prototüüpimiseks
• Hariduselektroonika ja töötubade jaoks
• Manustatud projektidele, mis nõuavad kompaktseid ja kergeid plaate

Peamised spetsifikatsioonid

• Mikrokontroller: ATmega32u4
• Takisagedus: 16 MHz
• Välkmälu: 32 KB; SRAM: 2,5 KB; EEPROM: 1 KB
• Digitaalsed I/O: 20 viiku (7 PWM-väljundit)
• Analoogsisendid: 12
• Tööpinge: 5 V
• Sisendpinge (soovituslik): 7–12 V; maksimaalne sisend kuni 20 V
• Liidesed: mikro-USB, toitepistik, ICSP-päis, lähtestusnupp
• Mõõtmed: 53,3 x 68,6 mm; Kaal: ~20 g
• Tootja: Arduino; MPN: A000057; EAN: 8058333491141

Kasutamine

Ühendage Leonardo arvutiga mikro-USB-kaabli abil, et programmeerida seda Arduino IDE abil ja varustada toitega. Alternatiivina andke toidet läbi tünnpistiku või sobiva aku kaudu soovituslikus pingepiirkonnas. Valige IDE-s õige plaat ja port, laadige eskiisid tavapäraselt ja kasutage saadaolevaid digitaal- ja analoogviike andurite, täiturite ja side jaoks. USB HID-funktsioone kasutades seadistage eskiis emuleerima klaviatuuri või hiire käitumist; plaat loetleb end ühendamisel valitud seadmena.

Soovitused

Kasutage stabiilset 7–12 V toiteallikat, kui toite läbi tünnpistiku, ja vältige pingete andmist, mis ületavad plaadi maksimaalset nimiväärtust. Usaldusväärse USB HID-toimimise tagamiseks testige seadme loetlemist sihtarvutis ja veenduge, et eskiisid käsitlevad õigesti USB-taasühendust ja sisendsündmuste põrkevaba töötlust.
